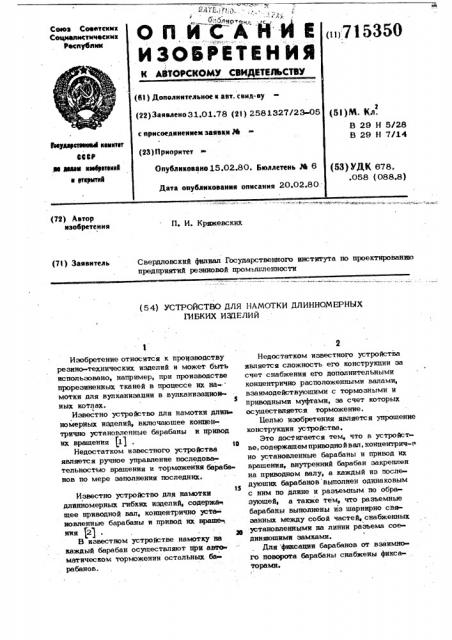

Устройство для намотки длинномерных гибких изделий
Иллюстрации
Реферат
(72) Автор изобретения
П, И. Кряжевских
Свердловский филиал Государственного института по проектирован по предприятий резиновой промышленности (7I ) Заявитель (54) УСТРОЙСТВО ДЛЯ НАМОТКИ ДЛИННОМЕРНЫХ
ГИБКИХ ИЗПЕЛИЙ
Изобретение относится к производству резино-технических изделий и может быть использовано, например> при производстве прорезиненных тканей в процессе их на». мотки для вулканиэации в вулканизационHblx котлах, Известно устройство для намотки длин» номерных изделий, включаюшее концентрично установленные барабаны и привод их врашения )1)
Недостатком известного устройства является ручное управление последовательностью врашения и торможения барабанов по мере заполнения последних. IS
Известно устройство для намотки длинномерных гибких изделий, содержа- шее приводной вал, концентрично установленные барабаны и привод их враше ния (2j .
В известном устройстве намотку на каждый барабан осушествляют при автоматическом торможении остальных ба рабанов.
Недостатком известного устройства является сложность его конструкции за счет снабжения его дополнительными концентрично расположенными валами, взаимодействуюшими с тормозными и приводными муфтами, за счет которых осушествляется торможение.
Белью изобретения является упрошение конструкции устройства.
Это достигается тем, что в устройся ве, содержашем прнводно и вал, конпентрнч-r но установленные барабаны и привод их врашения, внутренний барабан закреплен на приводном валу, а каждый из последуюших барабанов выполнен одинаковым с ним по длине и разъемным по образуюшей, а также тем, что разъемные барабаны выполнены из шарнирно связанных между собой частей, снабженных установленными на линии разъема сое» диняюшими замками.
Для фиксации барабанов от взаимного поворота барабаны снабжены фикса- .
TopBMg„
715350
На фиг. 1 изображено устройство, обший вид; на фиг. 2 — вид A на фиг. 1.
Устройство содержит приводной вал
1 с приводом его врашения (aa фигурах не показан) и концентрично установлен ные один в другом барабаны 2, 3, 4.
Внутренний барабан 2 закреплен на валу 1. Каждый из барабанов 3, 4 выполнен одинаковым по длине с барабаном
1 и разъемным по образуклцей.
Каждый из барабанов 2, 3 состоит из двух частей 5 и 6, которые с одной стороны шарнирно связаны между собой при помощи пальцев 7, а с другой стороны снабжены замкамй 8.
Каждый замок включает поворотный болт 9, который шарнирно связан с частью 5 барабана и при помоши гайки
10 фиксируется в прорези проушин 11 части 6 барабана.
Для фиксации барабанов от взаимного проворота на барабанах установленй фиксаторы. Каждый из фиксаторов-состоит из установленных на каждом из бараба- " нов 2, 3 двух пластин 12, образуюших карманы Б и из штырей 1.3, установлен-. ных на барабанах 3, 4 и взаимодействующих с карманами Б.
Устройство работает следуюшим об разом.
Устанавливают внутренний барабан 2
s патроны приводного устро йств& р после чего производят последовательную
E намотку прокладки, прорезиненной ткани, прокладки и наложение бинта.
При помощи грузоподъемного устройства, например тельфера (на фигурах не показан), последующий барабан 3 поднимают так, что части 5,6, поворачиваясь
40 относительно пальцев 7, расходятся. В таком положении барабан 3 устанавливается на внутренний барабан 2. Части 5, 6 барабана соединяют между собой при помоши замка 8, предварительно уста 45 новив штыри 13 в карманы Б. барабана 2.
Затем аналогично производят намотку прокладки, ткани и т.д. после чего устанавливают следуюший барабан. Количество барабанов ограничено размерами вулканизационного котла.
Для вулканизации барабаны устанавливают на тележки и закатывают в вулка низационный котел. Размотка барабанов производится в обратной последователь-. ности. Использование изобретения при упрошении конструкции позволит более эффективно испольэовать объем вулканизационного котла за счет уменьшения осевых габаритов устройства и сни зить трудоемкость обслуживания при намотке.
ФоРмула изобретения
1. Устройство для намотки длинномерных гибких изделий, содержашее при водной вал, концентрично установленные барабаны и привод их врашения, о т ir и ч а ю ш е е с я тем, что, с целью упрощения конструкции устройства, внутренний барабан закреплен на приводном валу, а каждый из последуюших барабанов выполнен одинаковым с ним по длине и разъемным по образующей.
2. Устройство по п. 1, о т л и ч а ю ш е е с я тем, что разъемные барабаны выполнены из шарнирно связанных между собой частей, снабженных установленными по линии разъема соединяюшими замками.
3. Устройство по: п, 1, о т л ич а ю ш е е с я тем, что, с целью фик сации барабанов от взаимного проворота барабаны .снабжены фиксаторами.
Источники информации, принятые во внимание при экспертизе
1. Патент ЧССР,№ 105386 кл. 39 à 5/28, 1962.
2. Авторское свидетельство СССР
¹ 385752, кл. В 29 Н 5/28, 1970 (прототип) .
