Способ переработки углеродсодержащих минералов

Способ переработки углеродсодержащих минералов

Иллюстрации

Показать все

Реферат

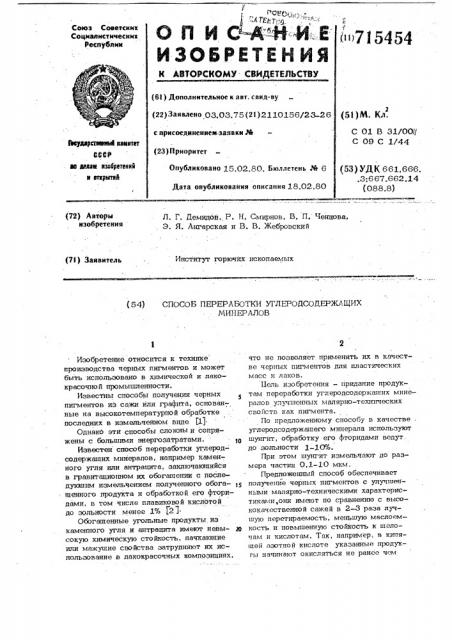

Союз Советскнх

Соцналнстнческнх

Республик (11)715454 (6l ) Дополнительное к авт. саид-ву (22) Заявлено 03,03.75(2I )2110156/23-26 (51) M. Кл. с присоединением заявки .гй

С 01 В 31/00//

С 09 С 1/44 (23) Приоритет (53) УДК 661,666. .3:667.662.14 (088.8) Опубликовано 15.02.80. Бюллетень Ж 6

Дата опубликования описания 18.02.80 (72) Авторы изобретения

Л. Г. Демидов, P. H. Смирнов, В. П. Ченцова, Э. Я. Ангарская и B. В. Жебровский

Институт горючих ископаемых (7I ) Заявитель (54} СПОСОБ ПЕРЕРАБОТКИ УГЛЕРОДСОДЕРЖАЩИХ

N RFI ЕРАЛОВ

Изобретение относится к технике производства черных пигментов и может быть использовано в хтжической и лакокрасочной промышленности.

Известны способы получения черных пигментов из сажи или графита, основанные на высокотемпературной обработке последних в измельченном виде Pl)

Однако эти способы сложны и сопряжены с большими энергозатратами.

Известен способ переработки углеродсодержащих минералов, например каменного угля или антрацита, заключающийся в гравитационном их обогащении с последукзцим измельчением полученного обога- 1 щенного продукта и обработкой его фторидами, в том числе плавиковой кислотой до зольности менее 1% 2 l

Обогащенные угольные продукты из каменного угля и антрацита имеют невы- M сокую химическую стойкость, пачкающие или мажущие свойства затрудняют их использование в лакокрасочных композициях, что не позволяет применять их в качестве черных пигментов для пластических масс и лаков.

Цель изобретения — придание продуктам переработки углеродсодержаших минералов улучшенных малярно-технических свойств как пигмента.

По предложенному способу в качестве, углеродсодержащего м п ерала используют шунгит, обработку его фторидами ведут. до зольности 1-10%, При этом шунгит измельчают до размера частиц 0,1-10 мкм.

Предложенный способ обеспечивает получение черных пигментов с улучшенными малярно-техническими характеристиками,они имеют по сравнению с высококачественной сажей в 2-3 раза лучшую перетираемость, меньшую маслоемкость и повыше п ую стойкость к щелочам и кислотам. Так, например, в кипящей азотной кислоте указанные продукгы начинают окисляться не ранее чем

3 = = " 71545 через 20 часов,по отношению к кипящей хлорной кислоте они.по стойкости приближаются к алмазу.

Кроме того, полученные пигменты

1 могут успешно применяться RAN йфиготов лення токопроводящих покрытий.

Предложенные пигменты при&одны для изготовления нитроэмалей для окраски автомашин, эпоксндных покрытнй днищ последних и маркировочных красок, а так- О же в радиоэлектронике.

Пример 1. Шунгит "разновидности (.с исходной зольностью 37,1% дробят до частиц не более 1 мм: и подвергают далее гравитапионному обогащению в жид- кости с удельным весом 1,98 г/см .

3 ,Всплывшую при обогащении фракцию с вы. ходом 58,0% и зольнос таю 20,75% доизмельчают до размера, не превышающего

10 мкм, и обрабатывают 25%-ным раствором фторнстого водорода при 75 С в ь присутствии 4% серной кислоты до зольности получаемого продукта порядка 1%.

Полученный пигмент имеет свойства, аналогичные описанным.

Пример 2. Шунгит Я вольностью

26,6% обогащают гравитационно в жидкости плотностью 2,15 г/см . Всплывшую фракцию с выходом оптимально исходного веса концентрата 69,8% и золь4 4 ностью 20,7% доизмельчают до размера частиц не более 10 мкм, а затем обрабатывают раствором бифторида аммония в течение часа, обеспечивая зольность получаемого пигмента 9,2% с свойствами аналогичными описанному.

Формула изобретения

1. Способ переработки углеродсодержаших минералов, включакхций их гравитационное обогащение, измельчение и обработку фторидами, о т л и ч а ю щ и йс я тем, что, с целью придания целевому продукту улучшенных малярно-технических свойств как пигмента в качестве углеродсодержащ его минерала используют шунгит и обработку его фторидами ведут до зольности 1 -10%.

2. Способ по п. 1, о т л и ч а юш и и с я,тем, что шунгит измельчают до .размера частиц 0,1-10 мкм.

Источники информации, принятые во внимание при экспертизе

1. Веселовский В. С. Угольные и графитовые конструкционные материалы М., Наука, 1966.

2. Юровский В. 3. Минеральные ком;поненты твердых горючих ископаемых,М, "Недра", 1968, с, 53-61.

Заказ 9609/2 Тираж 565 Подписное

0НИИПИ Государственного комитета СССР ао делам изобретений-и открытий

113035, Москва, Ж-35, Раушская иаб., д. 4/5

Филиал ППП Патент, г. Ужгород. ул. Проектная, Составитель .Л. Романцева

Р акто C Патрушева Техред Л. Алферова . Корректор, М; немчик едакто а
