Композиция для изготовления огнезащитного материала
Иллюстрации
Показать всеРеферат

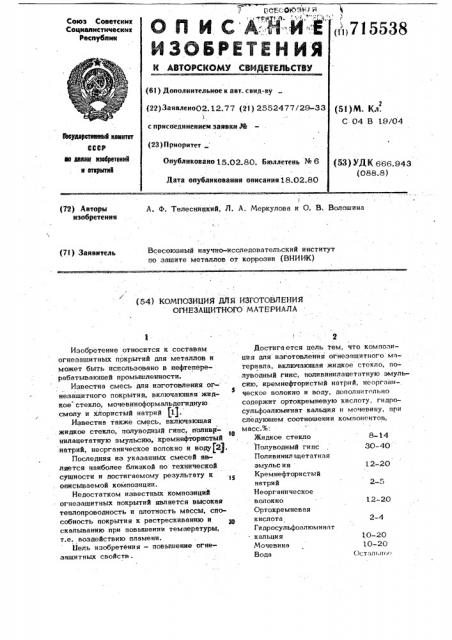

О Il И. C А:Й Й Й
ИЗОБРЕТЕН ИЯ
Союз Советскик
Социалистическик
Республик ",715538 (6I ) Дополнительное к авт. свид-ну (22) Заналено02. 12.77 (21) 2552477/29-33
3 с присоединением заявки,% (51}М. Кл.
С 04 В 19/04 ймудараиеай кекитет есср ао левам извбретений и аткрнтна (23) Приоритет
Опубликовано 15,02.80, Бюллетень % 6 (53) УДК 666.943 (088.8) Дата опубликования описания 18.02.80
А. Ф. Телесницкий, Л. А. Меркулова и О. В. Волошина (72) Авторы изобретения
Всесоюзный научно-исследовательский институт по защите металлов от коррозии (ВНИИК) (7l ) Заявитель (54) композиция дйя изготовления
ОГНЕЗАЩИТНОГО МАТЕРИАЛА
2-5
2-4
Изобретение относится к составам огнезащитных покрытий для металлов и может быть использовано в нефтеперерабатывающей промышленности.
Известна смесь для изготовления ог5 незащитного покрытия, включающая жидкое стекло, мочевиноформальдегидную смолу и гористый натрий (1). .Известна также смесь, включающая . жидкое стекло, полуводный гипс, поливннилацетвтную эмульсию, кремнефтористый .натрий, неорганическое волокно и воду(2).
Последняя из указанных смесей является наиболее близкой по технической сущности и достигаемому результату к описываемой композиции.
Недостатком известных композиций огнезащитных покрытий является высокая теплопроводность и плотность массы, способность покрытия к pBctpBcKHBBHHlo u скалыванию при повышении температуры, т.е. воздействию пламени, Бель изобретения — повышение огнезащитных свойств.
I Я
Достигается цель тем, что композиция для изготовления огнезащитного материала, включающая жидкое стекло, полуводный гипс, поливинилацетатную эмульсию, иремнефтористый натрий, неорганическое волокно и воду, дополнительно содержит ортокремневую кислоту, гидросульфоалюминат «альция и мочеянну, при следующем соотношении компонентов, масс.%:
Жидкое стекло 8-14
Полуводный гипс . 30-40
Полив инил ацетатная эмульс ия 1 2-20
Кремнефтористый натрий
Неорганическое волокно 12-20
Ортокремневая кислота
Гидросульфоалюминат . кальция 10-20
Мочевина 10-20
Вода Осталвао .
10,6
А01 Ааомииий Bee заПо изобретению 4900 10 !
Без защити
М-00
178,о о,ов
ЭЬО 78
АОЭ Сталь По изобретению 4900 . tO . 178,0
0,84 880, . 88,0 38
АЭ-00
ИНИИПИ Заказ 9447/21 Тираж 671 Подписное
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 (r "Ф .Ю ,, t l r °
47 " 7 155
Пример 1. На вибромешалке перемешивают 22,4% полуводного гипса (фосфогипса), 3,0% кремнефтористого натрия, 9,0% жиДкого стекла и 9,0% поливинилацетатной эмульсии. В процессе
5 перемешивания добавляют смесь из
15,0% гидросульфоалюмината кальция, 15,0% мочевины, 9,0% неорганического волокна, 3,0% ортокремневой кислоты и 14,5% воды. После получения одно- )0 родной массы смесь в два слоя наносят с помощью пистолета-распылителя или кистью.;
Каждый слой после нанесения покрытия сушат и одновременно подвергают воздействию ультразвука в течение 5 мин 15 с интервалом в 15 мин, с найравлением волн под углом 45 к поверхности покрытия.
Пример 2. Аналогично указанному в примере 1 способом готовят ком- 2О
Формула изобретения
Композиция для изготовления огнезащитного материала, включающая жидкое стекло, полуводйый гипс, поливинилацетатную эмульсию, кремнефтористый нат-. рий, неорганическое волокно и вода, о тл и ч а ю m а я с я тем, что, с целью повышения огнезащитных свойств она дополнительно содержит ортокремневую кислоту, гидросульфоалюминат кальция и "мочевину, при следующем соотношении компонентов, масс.%:
Жидкое стекло 8-14
Полуводный гипс 30-40
Поливинилацетатная эмульсия 12-20
3S позицию из следующих компонентов, масс.%:
Жидкое стекло 10;6
Полуводный гипс (фосфогипс) 29,7
Поливинилацетатная эмульсия
Кремнефтористый натрий 3,3
Неорганическое волокно ., 12,2
Ортокремневая кислота 2,0
Гидросульфоалюминат кальция 9,9 ,Мочевина 9,9
Вода 1 1,8.
Смесь наносят на поверхность покрытия способом, указанным в примере 1.
Физию-механические свойства приведены в таблице.
Кремнефтористый натрий 2-5
Неорганическое волокно 12-20
Ортокремневая кислота 2-4
Гидросульфоалюминат кальция 10-20
Мочевина 10-20
Вода Остальное
Источники информации, принятые во" внимание при экспертизе
1. Авторское свидетельство СССР
% 222659, кл. В 27 К 3/16, 1966.
2. Авторское свидетельство СССР
М 511307; кл, С 04 В 19/04, 1974.
