Шихта для изготовления строительных материалов

Шихта для изготовления строительных материалов

Иллюстрации

Показать все

Реферат

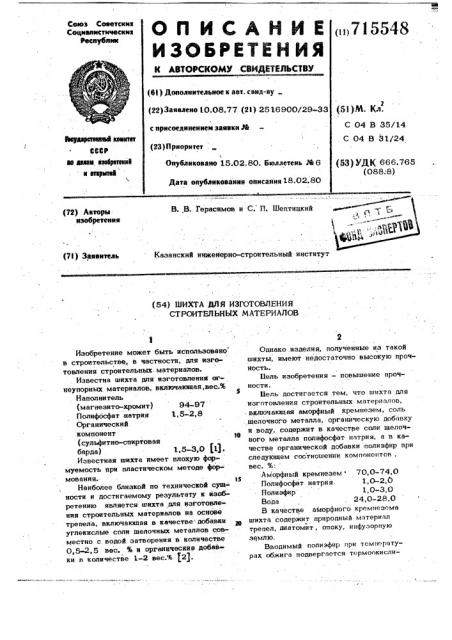

Казанский инженерно-строительный институт (7I) Заявитель (S4) ВИХтА ДЛЯ ИЗГОТОВЛЕНИЯ

СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ

Изобретение может быть использовано в строительстве, в частности, для изготовления строительных, материалов.

Известна шихта для изготовления огнеупорных материалов, включающая,вес.%

Н апол ни тель (магнезито-хромит) S4-97

Полифосфат натрия 1,5-2,8

Органический компонент (сульфитно-спиртовая барда) 1,5-З,О (а).

Известная шихта имеет плохую формуемость при пластическом методе фор- мования.

Наиболее близкой по технической сущ- ности и достигаемому результату к изобретению является шихта для изготовления строительных материалов на основе трепела, включающая в качестве добавки углекислые соли щелочных металлов совместно с водой затворения в количестве

0,5-2, 5 вес. % и органические добав ки в количестве 1-2 вес.% $2), Однако изделия, полученные из такой шихты, имеют недостаточно высокую прочность, Бель изобретения — повышение прочности.

Бель достигается тем, что шихта для изготовления строительных материалов, . включающая аморфный кремнезем, соль щелочного металла, органйческую добавку и воду, содержит в качестве соли щелоч19 ного металла полифосфат натрия, а в качестве органической добавки полиэфир при следующем rоотношении компонентов, вес. %:

Аморфный кремнезем 70,0-74,0

t$

Полифосфат натрия. 1,0-2,0

Полиэфир 1,0-3,0

Во да 24,0-28,0

B качестве аморфного кремае шихта содержит природный материал

29 трепел, диатомит, опоку, инфузорную землю.

Вводимый полиэфир при темпг ротурах обжига подвергается термоокисли5548 4 полиэфира, равным в каждой смеси последовательно, % . . 1,0; 1,5; 3,0. Получен» ные составы формуются в кубики 2х2х2см и обжигаются при 600-800 С.

Полученные нри формовании шихты массы имеют хорошие формовочные и пластические свойства, сохраняют без деформации приданную форму, а при раскатывании практически не имеют адгезии

10 к рукам и металлу.

Свойства полученных изделий в зависимости от количества полиафира представлены ниже.

Добав ки полиэфи

p8,%

Прочност на сжати

МПа

10 кгс/с

1, О 1,76 29,4

1 5 18 405

3 О 182 350

10,8

11,4

13,2 с

Формула изобретения 5, 70,0-74;0

1, 0-3,0

24,0-28, О

Аморфный кремнезем

Полифосфат натрия

Полиафир

Вода.Составитель В. Соколова

Редактор H. Аристова Техред р. фанта Корректор Т. Скварцова

Заказ 9447/21 Тираж 67 1 Подписное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, R-35, Раушская наб.,"д. 4/5

Филиал, ППП Патент, г. Ужгород, ул. Проектная, 4

3, 71 тельной деструкции. Органические компоненты окисляются и удаляются из системы. Остающийся в системе неорганический фосфат натрия образует в продукте дополнительные количества высокотемпературного клея- полифосфата натрия, что способствует упрочнению изделия.

Для получения состава шихты берут три смеси ингредиентов, содержащие каждая, %; кремнезем — 72, полифосфат ; натрия - 1,5; вода — остальное и отличающиеся друг от друга содержанием

Шихта для изготовления стройтельных материалов, включающая аморфный кремнезем соль щелочного металла, optаническую добавку и воду ..о т л и ч а юг а яс я тем, что, с целью повышения проч1 ности, она содержит в качестве соли щелочного металла полифосфат.натрия, а в качестве органической добавки полиэфир при следующем соотношении компонентов, вес.%.

Источники информации, принятые во внимание пои экспертизе

1. Авторское свидетельство СССР

¹ 509554, кл. С 04 В 35/04, 1973.

2. Авторское свидетельство СССР № 210012, кл. С 04 В 31/24, 1968.
