Реферат

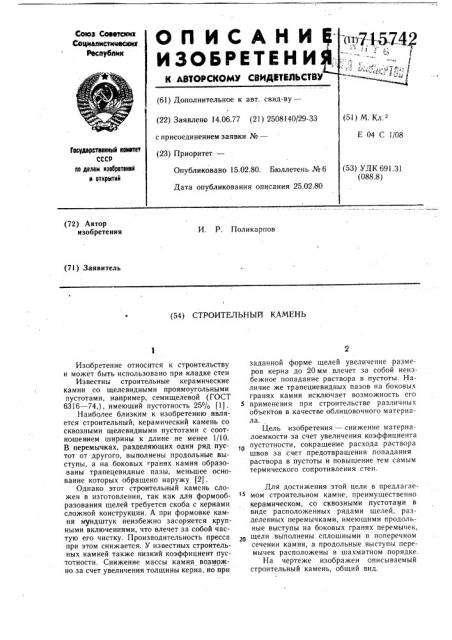

ОП ИСАНИ

ИЗО6РЕТЕН И

К АВТОРСКОМУ СВИДИТИЛЬСТВ

Союз Советских

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву— (22) Заявлено 14.06.77 (21) 2508140/29-33 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.02.80. Бюллетень №

Дата опубликования описания 25.02.80

Гооудоротввнный ноинтот

СССР по делам изооретеннй н открытий (72) Автор изобретения

И. P. Поликарпов (71) Заявитель (54) СТРОИТЕЛЬНЫЙ КАМЕНЬ

Изобретение относится к строительству и может быть использовано при кладке стен

Известны строительные керамические камни со щелевидными проямоугольными пустотами, например, семищелевой (ГОСТ

6316 — 74,), имеющий пустотность 25% (1) .

Наиболее близким к изобретению является строительный, керамический камень со сквозными щелевидными пустотами с соотношением ширины к длине не менее 1/10.

В перемычках, разделяющих один ряд пустот от другого, выполнены продольные выступы, а на боковых ранях камня образованы трапецевидные пазы, меньшее основание которых обращено наружу (2).

Однако этот строительный камень сложен в изготовлении, так как для формообразования щелей требуется скоба с кернами сложной конструкции. А при формовке камня мундштук неизбежно засоряется крупными включениями, что влечет за собой частую его чистку. Производительность пресса при этом снижается. У известных строительных камней также низкий коэффициент пустотности. Снижение массы камня возможно за счет увеличения толщины керна, но при заданной форме щелей увеличение размеров керна до 20 мм влечет за собой неизбежное попадание раствора в пустоты. Наличие же трапециевидных пазов на боковых гранях камня исключает возможность его

5 применения при строительстве различных объектов в качестве облицовочного материала.

Цель изобретения — снижение материалоемкости за счет увеличения коэффициента пустотности, сокращение расхода раствора швов за счет предотвращения попадания раствора в пустоты и повышение тем самым термического сопротивления стен.

Для достижения этой цели в предлагаемом строительном камне, преимущественно керамическом, со сквозными пустотами в виде расположенных рядами щелей, разделенных перемычками, имеющими продольные выступы на боковых гранях перемычек, щели выполнены сплошными в поперечном сечении камня, а продольные выступы перемычек расположены в шахматном порядке.

На чертеже изображен описываемый строительный камень, общий вид.

715742

Формула изобретения

Составитель Е. Чернявская

Редактор И.Ма1вголнс Техред К. Шуфрнч Корректор Ю. Макаренко

Заказ 9481 28 Тираж 772 Подннсное

ЦНИЙПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушскав наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Строительный камень 1 выполнен со щелями 2, разделенными перемычками 3 с выступами 4, расйолоЖенйьГмй в шахматном порядке. Наружные боковые грани 5 камня "вьтйолненЪ гладкими.

Предлагаемый строительный камень имеет пустотность 33 — 38%, причем, благодаря наличйю расположенных в шахматном порядке продольных выступов на боковь:х гранях перемычек, расстояние между образующими щелей составляет 12 мм, что отвечает требованиям ГОСТ 6316 — 74, согласно которому

"максимальная ширина щелевидных вертикальных пустот ограничена 12 мм. Это объясняется тем, что при большей ширине Ф

" тельйое количество раствора,"что увеличивает расход цемента и уменьшает термичес " Кое сбпрбтйвление стен.

Наличие выступов, расположенных в шах"матном порядке, позволяет увелйчить теплоизоляционные свойства камня, так как эти выступы затрудняют циркуляцию воздуха внутри щелей.

Технология изготовления предлагаемого камня существенно ничем не отличае1ся от технологии изготовления известных семищелевых камней, так как при этом лишь незначительно изменяется конфигурация кер5 нов.

Строительный камень для кладки стен со сквозными щелевидными пустотами, расположенными рядами и разделенными пе10 ремычками, имеющими продольные выступы, отличающийся тем, что, с целью снижения материалоемкости, сокращения расхода раствора швов и повышения термического сопротивления стен, щели выполнены сплош15 ными в поперечном сечении камня, а продольные выступы на боковых гранях перемычек расположены в шахматном порядке.

Источники информации. принятые во внимание при экспертизе

1. ГОСТ 6316 — 74.

2. Авторское свидетельство СССР № 198605, кл. E 04 С 1/08, 1967.
