Устройство для фиксации многогранной гайки на стержне болта

Устройство для фиксации многогранной гайки на стержне болта

Иллюстрации

Показать все

Реферат

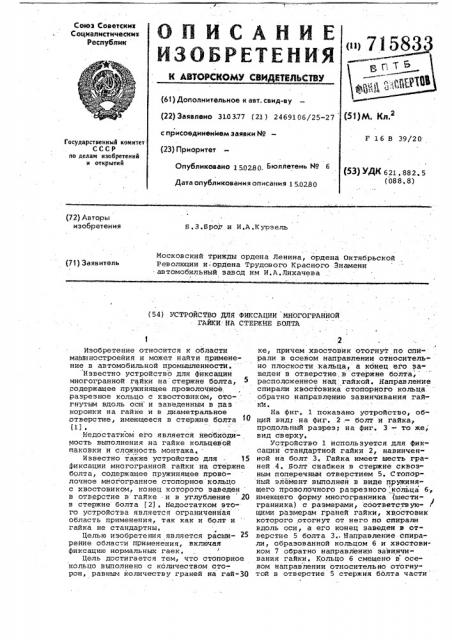

Союз Советских

Социалистических

Респ)ублии а>715833 (61) Дополнительное к авт. свид-ву (22) Заявлено 310377 (21) 2469106/25-27 с присоединением заявки ¹â€” (23) Приоритет

Опубликовано 150280 Бюллетень йо 6

Дата опубликования описания 1 5.0280

F 16 В 39/20

Государственный комитет

СССР по делам изобретений и открытий

{5З) УДК 621. 882. 5 (088. 8) (72) Авторы изобретения

Б.З,Брод и И.A.Êóðçåëü

Московский трижды ордена Ленина, ордена Октябрьской

Революции и ордена Трудового Красного Знамени автомобильный завод им И.А.Лихачева (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ МНОГОГРАННОИ

ГАЙКИ. HA CTEPKBH SOJITA

Изобретение относится к области машиностроения и может найти применение в автомобильной промышленности.

Известно устройство для фиксации многогранной гайки на стержне болта, содержащее пружинящее проволочное .разрезное кольцо с хвостовиком, ото-. гнутьм вдоль оси и заведенным s паз коронки на гайке и в диаметральное отверстие, имеющееся в стержне болта (1), Йедостатком его является необходим ость выполнения на гайке кольцевой паковки и сложность монтажа.

Известно также устройство для . 15 фиксации многогранной гайки на стержне болта, содержащее пружинящее проволочное многогранное стопорное кольцо с хвостовиком, конец которого заведен в отверстие a гайке и в углубление 2G в стержне болта (2) . Недостатком этого устройства является ограниченная область применения, так как и болт и гайка не стандартны.

Целью изобретения является расши- 25 рение области применения, включан фиксацию нормальных гаек.

Цель достигается тем, что стопорное кольцо выполнено с количеством сторон, равным количеству граней на гай-30

2 ке, причем хвостовик отогнут по спирали в осевом направлении относительно плоскости кальца, а конец его заведен в отверстие в стержне болта, расположенное над гайкой, Направление спирали хвостовика стопорного кольца. обратно направлению завинчивания гайкЪу.

На фиг. 1 показано устройство, общий виду на фиг. 2 . — болт и гайка, продольный разрезу на фиг. 3 - то же, вид сверху.

Устройство 1 используется для фиксации стандартной гайкй 2, навинченHQA на болт 3. Гайка имеет шесть гра" ней 4. Болт снабжен в стержне сквоз" ным поперечным отверстием 5. Стопорный элемент выполнен в виде пружинящего проволочного разрезного,кольца 6, имеющего форму многогранника (шестигранника) с размерами, соответствующими размерам граней гайки, хвостовик которого, отогнут от него по спирали вдоль оси, а его конец заведен в отверстие 5 болта 3„ Направление спирали, образованной кольцом 6 и хвостовиком 7 обратно направлению завинчивания гайки. Кольцо 6 смещено в осевом направлении относительно отогнутой в отверстие 5 стержня болта части

715833

Формула изобретвйия

Фиг.2

Фиг.5

Составитель И.Малюга

Техред Н.Ковалева Корректор В. Синицкая

Редактор О. Topr шева

Заказ 9490/31 . Тираж 1095 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Филиал ППП Патент, r.Óæroðoä, ул. Проектная, 4 хвостовика на расстояние В, равное

0,3-0,7 высоты гайки Н.

Устройство монтируют в следующем порядке.

Сначала навинчивают гайку на болт цо положения, при котором отверстие

5 оказывается над верхней плоскостью гайки. Для этого кольцо 6 сжимают так, чтобы его хвостовик 7 оказался в плоскости кольца, вводят хвостовик s отверстие 5 стержня болта и отпускают кольцо. Если грани кольца не совпадают с гранями гайки, то необходимо немного довернуть гайку. Кольцо надевается на гайку, как только ее грани совпадут с гранями кольца. При повороте гайки в направлении отвин" чивания кольцо плотно охватывает гайку и препятствует ее самоотвинчиванию. Для демонтажа устройства следует сжать Кольцо б так, чтобы оно оказалось в одной плоскости с хвостовиком 7, а затем вынуть хвостовик из отверстия 5 стержня болта.

Предлагаемое устройство позволяет фиксировать стандартную гайку на стержне стандартного болта, имекцем сквоз-25 ное отверстие.

1. Устройство для фиксации многогранной гайки на стержне болта, содержащее пружинящее проволочное многогранное стопорное кольцо с хвостовиком, конец которого заведен в отверстие, имеющееся в стержне болта, о тл и ч а ю щ е е с ятем, что, с целью расширения области применения, стопорное кольцо выполнено с количеством сторон, равным количеству граней на гайке, причем хвостовик отогнут по спирали в осевом направлении относительно плоскости кольца, а конец его заведен в отверстие в стержне болта, расположенное над гайкой.

2. Устройство по N.l, о т л ич а ю щ е е с я тем, что направление спирали хвостовика стопорного кольца обратно направлению завинчивания гайки.

Источники информации, принятые во внимание при экспертизе

1. Патент США Р 2995167, кл. 152-5, 1961.

2. Патент Франции Р 389072, кл. 47 а.10, 1908 (прототип).
