Червячно-реечная передача с гидростатической смазкой

Червячно-реечная передача с гидростатической смазкой

Иллюстрации

Показать все

Реферат

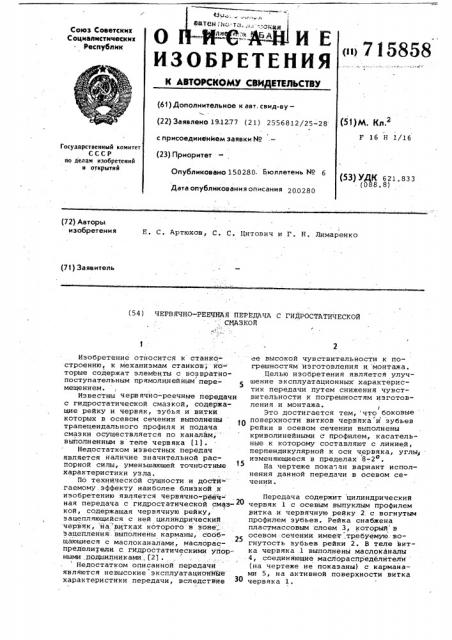

Союз Советских

Соцнапнстнческих

Республик

О А-П.И Е

ИЗОБРЕТЕНИЯ (щ 715858

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву— (22) Заявлено 19.12.77 (21) 2556812/25-28 (51)М. Кд.

F 16 Н 1/16 с присоединением заявки ¹

Государственный комитет

СССР но делам изобретений и открытий (23). Приоритет (53) УДК 621.833 (088. 8) Опубликовано 150230. Бюллетень ¹

Дата опубликования описания 20.0280 (72) Авторы. изобретения

Е. С, Артюхов, С. С. Цитович и Г. Н. Лимаренко (71) Заявитель (54) ЧЕРВЯЧНО-РЕЕЧНАЯ ПЕРЕДАЧА С ГИДРОСТАТИЧЕСКОЙ

СКАЗКОЙ

Изобретение относится к станкостроению, к механизмам станков, ко-" торые содержат элементы с возвратнопоступательным прямолинейным перемещением.

Известны червячно-реечные передачи с гидростатической смазкой, содержащие рейку и червяк, -зубья и витки которых в осевом сечении выполнены трапецеидального профиля и подача смазки осуществляется по каналйм; выполненным в теле червяка (1) °

Недостатком известных передач является наличие значительной распорной силы, уменьшающей точностные характеристики узла.

По технйческой сущности и достИгаемому.эффекту наиболее близкой к изобретению является червячно-pdez- ная передача с гидростатической смаз-20 кой, содержащая червячную рейку, зацепляющийся с ней.цилиндрический червяк,. на. витках которого в зоне». эаиеплениа.выполнены карманы, сообщающиеся с маслоканалами, маслораспределитеди с гидростатическими упор" ными подшипниками,(21 .

Недостатком описанной передачи являются невысокие эксплуатационнйе характеристики передачи, вследствие ее высокой чувствительности к погрешностям изготовления и монтажа.

Целью изобретения является улучшение эксплуатационных характеристик передачи путем снижения чувствительности к погрешностям изготовления и монтажа.

Это достигается тем, что боковые поверхности виткОв червяка и зубьев рейки в осевом сечении выполнены криволинейными с профилем, касательные к которому составляют с линией, перпендикулярной к оси червяка, углы изменяющиеся в пределах 8-2 о

На чертеже пока".ан вариант исполнения данной передачи в осевом сечений.

Передача содержит цилиндрический червяк 1 с осевым выпуклым профилем ,витка и червячную рейку 2 с вогнутым профилем зубьев. Рейка снабжена пластмассовым слоем 3, который н осевом сечении имеет требуемую.вогнутость зубьев рейки 2. В теле витка червяка 1 выполнены маслоканалы

4, соединяющие маслораспределители (на чертеже не показаны) с карманами 5, на активной поверхности витка червяка 1.

715858"

Составитель K.Ьерхавски1:

Техред H.Áàáóðêà Корректор O,Koâèíñêàÿ

Редактор A. Семенова

Заказ 9495/33 1 ираж 1095 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, _#_-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная.,4

При работе передачи червяк 1 вращается, маслораспределители подают смазку по маслоканалам 4 и между элементами передачи возникает гарантированный смазочный слой.

Формула изобретения

Червячно-реечная передача с гидростатической смазкой, содержащая червячную рейку, эацепляющийся с ней цилиндрический червяк, на витках которого в зоне зацепления выполнены карманы, сообщающиеся с маслоканалами, маслораспределители с гидростатическими упорными подшипниками, i отличающаяся тем, что, с целью улучшения эксплуатационных характеристик передачи, боковые поверх ности витков червяка и зубьев рейки в осевом сечении выполнены криволинейными с профилем, касательные к которому составляют с линией, перпендикулярной к оси червяка, углы, изме-, няющиеся в пределах 8-2".

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ Р 1775174, кл. 47 Н 3, 1949.

2 ° Патент Великобритании 91377849, кл. F 2 Q, 1950 (прототип) .
