Союз Советскик

Социалистических

Республик

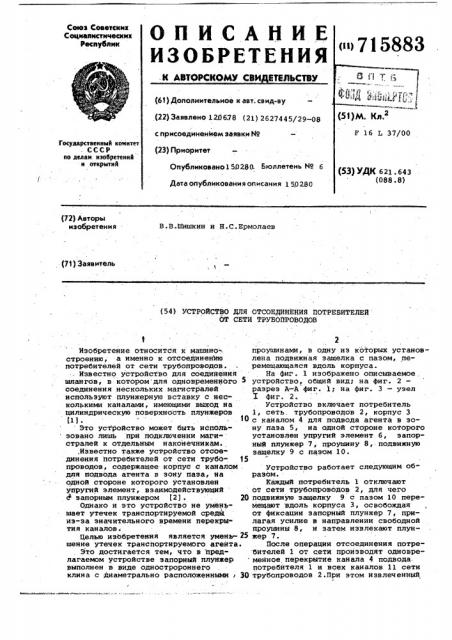

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

-К АЮТОРСКОМУ СВИ ЕТЕЛЬСТВУ

883 (63) Дополнительное к авт. свид-ву (22) Заявлено 120678 (21) 2627445/29-08 с присоединением заявки N9 (23) Приоритет

37/00

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано150280. Бюллетень ¹ 6

21,643

88. 8) Дата опубликования описания 1 50280 (72) Авторы изобретения

В.В.Шишкин и Н.С.Ермолаев (73) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТСОЕДИНЕНИЯ ПОТРЕБИТЕЛЕЙ

ОТ СЕТИ ТРУБОПРОВОДОВ

Изобретение относится к машино строению, а именно к атсоединенМо потребителей от сети трубопроводов. . Известно устройство для соедийения шлангов, s котором для одновременного соединения нескольких магистралей используют плунжерную вставку с несколькими каналами, имеющими выход на цилиндрическую поверхность плунжеров

Ю ° Это устройство может быть исподьзовано лишь при подключении магистралей к отдельным наконечникам. ,Известно также устройство отсоединения потребителей от сети трубопроводов, содержащее корпус с каналом для подвода агента в зону паза, на одной стороне которого установлен упругий элемент, взаимодействующий

d запорным лунжером (2).

Однако и это устройство не уменьшает утечек транспортируемой средй. иэ-за значительного времени перекры" тия каналов.

Целью изобретения является уменьшение утечек транспортируемого агента

Это достигается тем, что в предлагаемом устройстве эапорный плунжер выполнен в виде одностророннего клина с диаметрально расположенными i

2 проушинами, в одну из которых установлена подвижная защелка с пазом, перемещающаяся вдоль корпуса.

На фиг. 1 изображено описываемое

Устройстэо, общий вид1 на фиг. 2— разрез A-А фиг. 1;. на фиг. 3 — узел

T. фиг. 2.

Устройство включает потребитель сеть трубопроводов 2, корпус 3

10 с каналом 4 для подвода агента в зону паза 5, на одной стороне которого установлен упругий элемент 6, запорный плунжер 7, проушину 8, подвижную защелку 9 с пазом 10.

Устройство работает следующим образом.

1 аждый потребитель 1 отключают от сети трубопроводов 2, для чего

2О подвижную защелку 9 с пазом 10 перемещают вдоль корпуса 3, освобождая от фиксации запорный плунжер 7, прилагая усилие в направлении свободной проушины 8, и затем извлекают плун25 жер 7.

После операции отсоединения потребителей 1 от сети производят одновре мейное перекрытие канала 4 подвода потребителя 1 и всех каналов 11 сети

3Q трубопроводов 2,При этом извлеченный

715883 запорный плунжер 7 подсоединяют к .стационарной заглушке 12.

Таким образом, блок занимает определенное положение с одновременным запором каналов для предотвращения течи жидкостей.

Глухой клин 13 при этом устанавливают в положение запорного плунжера

7 и,тем самым, закрывают одновременно: выход жидкостей из всех каналов потребителя 1, После проведенных действий клеть готова к перевалке. Перевалку клети осуществляют на специальном стенде.

После перевалки необходимо подсоединить клеть (потребитель 1) к магистралям. Для осуществления Подсоединения все операции производят в обратном порядке.

Формула изобретения

Устройство для отсоединения потребителей от сети трубопроводов, содержащее корпус с каналом для подвода агента в зону паза, на одной сто5роне которого установлен упругий элемент, взаимодействующий с запорныМ. плунжером, о т л и ч а ю щ е е с я тем, что с целью уменьшения утечек транспортируемого агента, запорный о плунжер выполнен в виде одностороннего клина с диаметрально расположенными проушинами, в одну из которых установлена подвижная защелка с пазом, перемещающаяся вдоль корпуса.

Источники информации, принятые во внимание при экспертизе

1. Авторское свндетельство СССР

В 229129, кл. F 16 L 37/00, 1968 °

2. Авторское свидетельство СССР

Р 331220, кл. F 16 L 37/04, 1961.
