Реферат

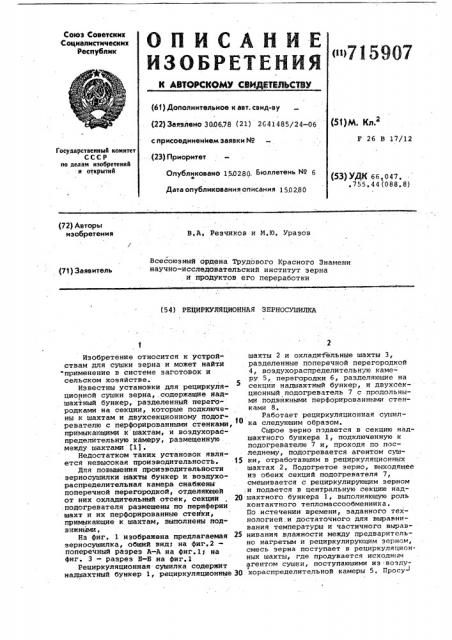

Союз Советсних

Социалистических

Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 300678 (21) 2641485/24-06 с присоединением заявки ¹ (23) Приоритет

Опубликовано 150280, Бюллетень № 6

F 26 В 17/12

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 66,047. .755.44(088.8) Дата опубликования описания 150280 (72) Авторы изобретения

В.А. Резчиков и М.Ю. Ураэов

Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт зерна и продуктов его переработки (71) Заявитель (54) РЕЦИРКУЛЯЦИОННАЯ ЗЕРНОСУШИЛКА

Иэобрвтение относится к устройствам для сушки зерна и может найти применение в системе заготовок и сельском хозяйстве.

Известны установки для рециркуляционной сушки зерна,.содержащие надшахтный бункер, разделенный перегородками на секции, которые подключены к шахтам и двухсекционному подогревателю с перфорированными стенками, примыкающими к шахтам, и воздухораспределительную камеру, размещенную между шахтами (1).

Недостатком таких установок является невысокая производительность.

Для повышения производительности эерносушилки шахты бункер и воздухораспределительная камера снабжены поперечной перегородкой, отделяющей от них охладительный отсек, секции подогревателя размещены по периферии шахт и их перфорированные стенки, примыкающие к шахтам, выполнены подвижными.

На фиг. 1 изображена предлагаемая зерносушилка, общий вид; на фиг,2— поперечный разрез A-А на фиг.1 на фиг. 3 — разрез Б-Б на фиг.l

Рециркуляционная сушилка содержит надшахтный бункер l, рециркуляционные шахты 2 и охладительные шахты 3, разделенные поперечной перегородкой

4, воздухораспределительную каме- ру 5, перегородки 6, разделяющие на секцйи надшахтный бункер, и двухсекционный подогреватель 7 с продольными подвижными перфорированными стенками 8.

Работает рециркуляционная сушил1О ка следующим образом.

Сырое зерно подается в секцию надшахтного бункера 1, подключенную к подогревателю 7 и, проходя по последнему, подогревается агентом суш15 ки, отработавшим в рециркуляционных шахтах 2. Подогретое зерно, выходящее из обеих секций подогревателя 7, смешивается с рециркулирующим зерном ,и подается в центральную секцию над2Q шахтного бункера 1, выполняющую роль контактного тепломассообменника.

По истечении времени, заданного технологией.и достаточного для выравнивания температуры и частичного вырав25 нивания влажности между предварительно нагретым и рециркулирующим зерном, смесь зерна поступает в рециркуляциояных шахты, где продувается исходным агентом сушки, поступающими иэ возлу30 хораспределительной камеры 5, Просу-

715907 шенное зерно, выходящее из рециркуляционных шахт, разделяется на два потока, один из которых направляется на смешнвание с предварительно нагретым сырым зерном и возвращается в контактный тепломассообменййк на рециркуляцию, а второй — поступает в охладительную секцию надшахтного бункера, после которой по охладительным шахтам 3, отделенным от рециркуляционных 2 перегородкой 4, в которых продувается атмосферным воздухом, поступающим в шахты из охладительйогo- отсека воздухораспределительной камеры 5. Кратность смешивания и продолжительность предварительного

== нагрева," зависящие от вида и начальной влажности, а также принятого режима сушки, может иэменяться путем перемещения. продольной перфорированной стенки 8, выполненной подвижной и изменяющей величину зон предварительного нагрева и рециркуляционной сушки.

Формула изобретения

Рециркуляционная эерносушилка, содержащая надшахтный бункер, разделенный перегородками на секции, которые подключены к шахтам и двухсекционному подогревателю c ïåð@oðèðîванными стенками, примыкающими к шахтам, и воэдухораспределительную камеру, размещенную между шахтами, отличающаяся тем, что, с целью повышения производительности, шахты, бункер и воэдухораспределительная камера снабжены поперечной перегородкой, отделяющей от них

35 охладительный .отсек, секции подогревателя размещены по периферии шахт и их перфорированные стенки, примыкающие к шахтам, выполнены подвижными.

Источники информации, о принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 567053, кл. Р 2б В 17/12, 1975.

R-A

715907

Фиг.у

Редактор Т. Шагова

Филиал ППП Патент, г, Ужгород, ул, Проектная,4.Составитель Е. Никулин

Техред М.Келемеш . Корректор В.Бутяга

Заказ 9502/36 Тираж 747 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35 Раушская наб. д, 4(5
