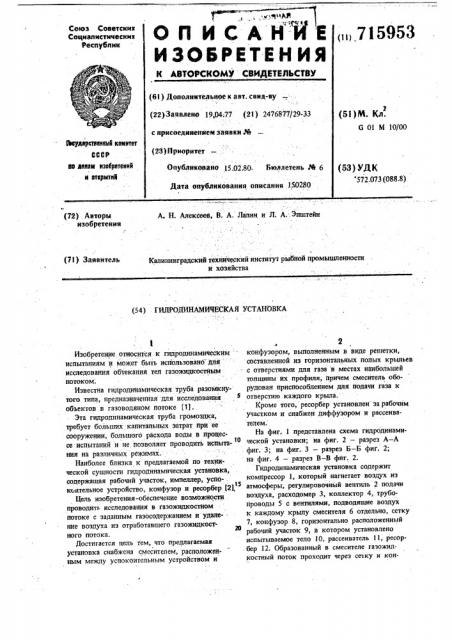

Реферат



А. Н. Алексеев, В. А. Лапин и Л; А.. Эпштейн (72) Авторы изобретения

/ (71) Заявитель

Калининградский технический институт рыбной промышленности и хозяйства (54) ГИДРОДИНАМИЧЕСКАЯ УСТАНОВКА

Изобретение относится к гидродинамическим испытаниям и может быль использовано" для исследования обгекания тел гаэожидкостным нотоком .

Известна гидродинамическая труба разомкнутого типа, предназначенная ддя исследования объектов в газоводяном потоке (11..

Эта гидродинамическая труба громоздка, требует больших капитальных затрат при ее сооружении, большого расхода воды в процессе испытаний и не позволяет проводить испыта.

10 ния на различных режимах.

Наиболее близка к предлагаемой по технической сущности гидродинамическая установка, содержащая рабочий участок, импеллер, успо- .

-коительное устройство, конфузор и ресорбер 12), Цель изобретения-обеспечение возможности проводить исследования в газожидкостном потоке с заданным газосодержанием и удале- . ние воздуха из отработавшего газожидкостного потока, Достигается цель тем, что предлагаемая установка снабжена смесителем, расположенным между успокоительным устройством и

2 конфузором, выполненным в виде решетки, составленной из горизонтальных полых крыльев с отверстиями для газа в местах наибольшей толщины их профиля, причем смеситель оборудован приспособлением для подачи газа к отверстию каждого крыла, Кроме того, ресорбер установлен за рабочим участком и снабжен диффузором и рассеивателем.

На фиг. 1 представлена схема гидродинамической установки; на фиг. 2 — разрез А-A фиг. 3; на фиг. 3 — разрез Б — Б фиг. 2; на фиг. 4 — разрез  — В фйг. 2.

Гидродинамическая установка содержит компрессор 1, который нагнетает воздух из атмосферы, регулировочный вентиль 2 подачи воздуха, расходомер 3, коллектор 4, трубопроводы 5 с вентилями, подводящие воздух к каждому крылу смесителя 6 отдельно, сетку

7, конфузор. 8, горизонтально расположенный рабочий участок 9, в котором установлено испытываемое тело 10, рассеиватель 11, ресорбер 12. Образованный в смесителе газожидкостный поток проходит через сетку и кон7l5953

3 фузор, снижающие стецень турбулизации потока, рабочий участок и далее через рассеиватель попадает в ресорбер, где происходит выделение- воздуха из" воды.

Установка содержит направляющий аппарат

13, направляющие лопатки 14, импеллер 15, ; приводимый в действие электродвигателем 16, обратный канал 17 и успокоительное устройство 18.

Установка работает следующим обраэом.

Компрессор 1 нагнетает из атмосферы воздух, который с помощью регулировочного вентиля

2 подачй воздуха, расходомера 3, коллектора

4 и трубопроводов 5 с вентилями подводится к каждому крылу смесителя 6 отдельно.

Образованный в смесителе газожидкостный поток-через сетку 7 и конфузор 8, снижающие степень турбулизации потока, поступает в горизонтально расположенный рабочий участок 9 с прозрачными стенками, где устанавливается испытываемое тело 10. Гидродинамичес. кие характеристики и картина обтекания тела регистрируются с помощью известной iriifa àòóры. (на чертеже не показана).

Из рабочего участка отработавший газожидкостный поток поступает в ресорбер 12, где равномерно распрецеляется, Благодаря равномерному распределению потока и достаточнои площади свободной поверхности, в ресорбере происходит полное выделение свободного воздуха из воды. Затем вода, лишенная воздуха, через направляющий аппарат 13, направляющие лопатки 14 поступает к импеллеру 15, приводимому в действие электродвигателем 16. От импеллера вода поступает по обратному каналу 1 7 в успокоительное устройство 18.

Возможность регулировки подачи воздуха к каждому крылу отдельно позволяет менять степень содержания воздуха в потоке по вертикали, в частном случае, компенсировать всплывание пузырьков.

Применение .гидродинамической установки для исследования обтекания тел и моделей газожидкостным потоком позволяет значительно расширить объем работ, проводимых на обычных гидродинамических установках.

Экспериментальные данные, полученные на установке, могут быть использованы как для теоретических разработок в области гидродинамики, так и при практической деятельности, связанной, в частности, с проектированием элементов винто-рулевых комплексом быстроходных судов и гидравлических машин. формула изобретения

1. Гидродинамическая установка, содержащая рабочий участок, импеллер, успокоительное устройство, конфузор и ресорбер, о т л ич а ю щ а я с я тем, что, с целью обеспечения возможности проводить исследования в газожидкостном потоке с заданным газосодержанием, она снабжена смесителем, расположенным между успокоительным устройством и конфуэором, выполненным в виде решетки, составленной из горизонтальных полых крыльев с отверстиями для газа в местах наибольшей толщины их профиля, причем смеситель оборудован приспособлением для подачи газа к отверстию каждого крыла.

2. Установка по п. 1, о т л .и ч а ю щ а яс я тем, что, с целью удаления воздуха из отработавшего газожидкостного. потока ресорбер установлен за рабочим участком и снабжен диффузором и рассеивателем.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР Р 521489, 40 кл. G 01 М 10/00, 1974, 2. Авторское свидетельство СССР N 444960, кл. G 01 М 10/00, 1971 (прототип).
