Устройство для озоления биологического материала

Иллюстрации

Показать все

Реферат

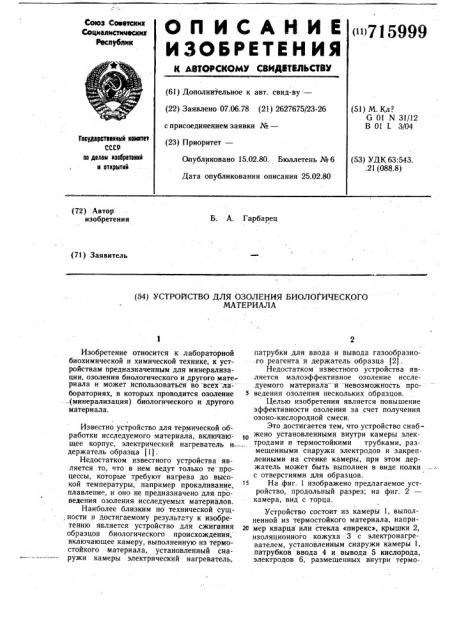

О П И С А Н И Е < 715999

ИЗО6РЕТЕНИЯ

К АВТОРСКРМУ СВИДИВЛЬСТВУ

Союз Советских

Сациалистицеских

Рвспублик (61) Дополнительное к авт. свид-ву — (22) Заявлено 07.06.78 (21) 2627675/23-26 с присоединением заявки №вЂ” (51) M. Кл .

G 01 N 31/12

В 01 L 3/04

Гесудиретееиньй каатет

СССР ее делим еэебретеией а еткрытей (23) Приоритет— (53) УДК 63:543..21 (088.8) Опубликовано 15.02.80. Бюллетень № 6

Дата опубликования описания 25.02.80

Б. А. Гарбарец (72) Автор изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОЗОЛЕНИЯ БИОЛО1 ИЧЕСКОГО

МАТЕРИАЛА

Изобретение относится к лабораторной биохимической и химической технике, к устройствам предназначенным для минерализации, озолення биологического и другого материала и может использоваться во всех"лабораториях, в которых проводится озоление .(минерализация) биологического и другого материала.

Известно устройство для термической обработки исследуемого материала, включаю - п щее корпус, электрический нагреватель и,.-. держатель образца (1) .

Недостатком известного устройства является то, что в нем ведут только те процессы, которые требуют нагрева до высокой температуры, например прокаливание, плавление, и оно не предназначено для проведения озоления исследуемых материалов.

Наиболее близким по технической сущ,ности и достигаемому результату к изобретению является устройство для сжигания образцов биологического происхождения, включающее камеру, выполненную из термостойкого материала, установленный снаружи камеры электрический нагреватель, патрубки для ввода и вывода газообразного реагента и держатель образца (2).

Недостатком известного устройства является малоэффективное озоление исследуемого материала -и невозможность проведения озоления нескольких образцов.

Целью изобретения является повышение эффективности озоления за счет получения озоно-кислородной смеси.

Это достигается тем, что устройство снабжено установленными внутри камеры электродами и термостойкими трубками, размещенными снаружи электродов и закрепленными на стенке камеры, при этом держатель может быть выполнен в виде полки с отверстиями для образцов.

На фиг. 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2— камера, вид с торца.

Устройство состоит из камеры 1, выполненной из термостойкого материала, например кварца или стекла «пирекс>, крышки 2, изоляционного кожуха 3 с электронагревателем, установленным снаружи камеры 1, патрубков ввода 4 и вывода 5 кислорода, электродов 6, размещенных внутри термо- .

3 стойких трубок 7, выполненных, например, из кварца или стекла «пирекс», полки 8 с отверстиями для тиглей 9 с образцами.

Камера 1 выполнена цилиндрической формы-; с закрытого конца которой внутрь нее введены четыре электрода, размещенных в термостойких трубках. Электроды располагаются в камере в виде креста, каждый по возможности ближе к внутренней поверхности. По длине электроды равны 2/3 длины камеры. Над нижним электродом в камере располагается полка 8 с тиглями 9, установленными в отверстиях полки, Устройство работает следующим образом.

Тигли 9 с исследуемым материалом, предварительно обугленным, помещаются в отверстия на полке 8, после чего полку 8 помещают в камеру 1. Камеру 1 закрывают крышкой 2, включают электронагреватель и доводят температуру до 350 — -450,С. Через патрубок ввода 4 подают кислород со скоростью, регистрируемой по контрольной склянке (на чертежах не показана), с помощью трансформатора (H3 чертежах не показан) на электродах 6 создают напряжение в 5 — 15 тыс. вольт, в результате разрядов из кислорода образуется озон, который в смеси с кислородом приводит к быстрому озолению материала в тиглях, выделяющиеся газообразные продукты, избыток озона и кислорода выводят через патрубок 5 в поглотительную систему (на чертежах не показана) .

15999

Предложенное устройство" позволяет проводить прбцесС озоления в смеси озона с кислородом, которые являются наиболее эффективными окисляющими реагентами, кроме того, смесь озона с кислородом наименее

» токсичеСкй"опасйая- Йо сравнени10 с другими окислителями и наиболее экономичная.

Формула изобретения

1и 1.Устройство для озоления биологического материала, включающее камеру, выполненную из термостойкого материала, установленный снаружи камеры электрический нагреватель, патрубки для ввода и вывода газообразного реагента и держатель образ ца, отличающееся тем, что, с целью повышения эффективности озолення за счет получения озоно-кислородной смеси, оно снабжено установленными внутри камеры электродами и термостойкими трубками, раз39 мещенными снаружи электродов и закрепленными на стенке камеры.

2. Устройство по п. 1, отличающееся тем, что держатель выполнен в виде полки с отверстиями для образцов.

2%

Источники информации принятые"во внимание при экспертизе

1. Воскресенский П. Т. Техника лабораторных работ. М-Л., «Химия», 1964, с. 158.

2. Патент Франции № 2250438, кл. G 01 N 31/12, 1975.

Составитель О. Чернуха

Редактор В. Фельдман Техред К. Шуфрнч Корректор.М. Шароши

Заказ 9520 4 I Тираж I O I 9 Подписное

ЦНИИ ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал Fl П П «Патент», г. Ужгород, ул, Проектная, 4
