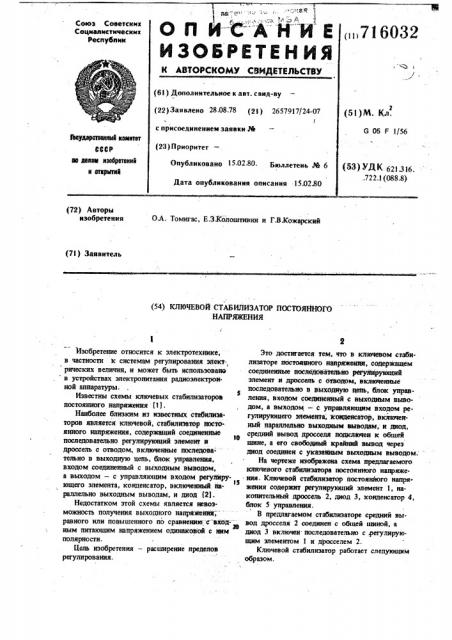

О П И-СА Н И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Рес убинн

<11,71 6032

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. свид-ву (51)M. Кл. (22) Заявлено 28.08.78 (23) 2657917/24-07 с присоединением заявки РЙ

G 05 F !/56

Веударатавнньн3 квинтет

CCCP во аеяаа нзвбрвтвннй и втарьттвй (23) Приоритет

Опубликовано !5 02.80. Бюллетень М 6

Дата опубликования описания 15.0280 (53) УД1 621316, ..722 1 (088.8) (72) Авторы изобретения

ОА. Томигас, E.З Колоштивин и Г,ВКожарский (73) Заявитель (54) КЛЮЧЕВОЙ СТАБИЛИЗАТОР ПОСТОЯННОГО

НАПРЯЖЕНИЯ

Изобретение относится к электротехнике, в частности к системам регулирования зпект. рических величин, и может быть использовано . в устройствах электропитания радиоэлектронной аппаратуры.

Известны схемы ключевых стабилизаторов постоянного напряжения (1) .

Наиболее близким из известных стабилизаторов является ключевой, стабилизатор посто-.

Ряжения содержащий «ewe,â последовательно регулирующий элемент и дроссель с отводом, включенные последовательно в выходную цепь, блок управления, входом соединенный с выходным выводом, а выходом — с управляницим входом регул3трующего элемента, конденсатор, включенный. йа35 раллелько выходным выводам, и диод Щ.

Недостатком этой схемы является невозможность получения выходного иапряженйя," равного нли повышенного по сравнекию с входным питающим напряжением одинаковой с ним полярности.

Цель изобретения — расширение пределов регулирования.

Это достигается тем, что в ключевом стабилизаторе иостоатпюго напряжении, содержащем соединенные последовательно регут3ирующий элемент и дросселя с отводом, включенные последовательно в выходную цепь, блок управления, входом соединенный с выходным выводом, а выходом — с управляющим входом регулирующего элемента, конденсатор, включенный параллельно выходкым выводам, и диод, средний вывод дросселя подключен к обшей шине, а его свободный крайний вывод через диод соединен с указанным выходным выводом;

На чертеже изображена схема предлагаемого ключевого стабилизатора постоянного напряжения. Ключевой стабилизатор постоянйого напряженкя содержит регулирующий элемент 1, накопительный дроссель 2, диод 3, конденсатор 4, блок 5 управления.

В предлагаемом стабилизаторе средний вывод дросселя 2 соединен с общей шиной, а диод 3 включен последовательно с .регулирующим элементом 1 и дросселем 2.

Ключевой стабилизатор работает следующим образом.

Составитель В. Круглова

Техред З.фанта Корректор М. Шароши

Редактор В. Фельдман

Заказ 9526/42 - Тираж 956 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул, Проектная, 4

3 71603

В ot KpblтоDм "ссстойй%" регулйфййегд" эле - "" мента 1 происходит накопление энергии в об-, . 1: мотке дросселя Nf, по цепи: плюс источника первичного питания, регулирующий элемейт 1, обмотка дросселя W,, минус источника первичного питания. В момент времени, соответствующий закрытому состоянию регулирующего элемента 1, происходит передача ранее накопленной энергии в нагрузку по цепи: обмотка дросселя Фэ, диод 3, конденсатор 4, нагрузка. 10

Лаже при коэффициенте трансформации n==l

М возможны выходные напряжения как выше, так и ниже (и равны) входному напряжению в зависимости от скважности импульсов, выдаваемых схемой 5 управления. Возможность повышения выходного напряжения объясняется большой скоростью изменения тока в период коммутаций в обмотке и, для чего в качестве регулирующего элемента используется высокочастотный транзистор. Величина напряжения определяется соотношением: ц =„ О, а

Bbl_#_ Q$ где 1 — эквивалентная индуктивность дросселя 2;

25 — ток через обмотку Вт в момент коммутации;

t Т вЂ” время открытого состояния и период работы регулирующего элемента соответственно. зв

Таким образом, предлагаемый ключевой стабилизатор постоянного напряжения имеет бо-"лее широкие пределы регулирования, чем сущест

2 4 вующие, т.е. совмещают в себе качества как понижающего, так и повышающего ключевых стабилизаторов напряжения.

Обладая отмеченной универсальностью, предлагаемый ключевой стабилизатор постоянного налря>кения может найти широкое применение как унифицированная схема, что повышает техников-экономическую эффективность вторичного источника питания.

Формула изобретения

Ключевой стабилизатор постоянного напряжения, содержащий соединенные последовательно регулирующий элемент и дроссель с отводом, включенные последовательно в выходную цепь, блок управления, входом соединенный с выходным выводом, а выходом — с управляющим входом регулирующего элемента, конденсатор, включенный параллельно выходным выводом, и диод, отличающийся тем, что, с целью расширения пределов регулирования, средний вывод дросселя подключен к общей шине, а его свободный крайний вывод через диод соединен с указанным выходным выводом.

Источники информации, принятые во внимание при экспертизе

1. Моин В,С. и Лаптев И. Н. Стабилизированные транзисторные преобразователи. М., "Энергия", 1972, с. 183, рис. 6-66.

2. Виленкин А.Г, Импульсные транзисторные стабилизаторы напряжения, М,, Энергия, 1970, с,8.
