Реферат



Класс 59с, 16 № 71655

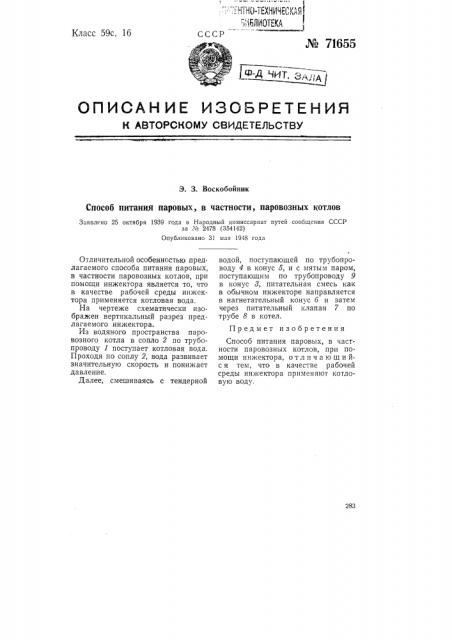

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСМОМУ СВИДЕТЕЛЬСТВУ

Э. 3. Воскобойник

Способ питания паровых, в частности, паровозных котлов

Заявлено 25 октября 1939 года в Народный комиссариат путей сообщения СССР

3a ¹" 2478 (354142) Опубликовано 31 мая 1948 года

Предмет изобретения

Отличительной особенностью предлагаемого способа питания паровых, в частности паровозных котлов, при помощи инжектора является то, что в качестве рабочей среды инжектора применяется котловая вода.

На чертеже схематически изобра кен вертикальный разрез предлагаемого инжектора.

Из водяного пространства паровозного котла в сопло 2 по трубопроводу 1 поступает котловая вода.

Проходя по соплу 2, вода развивает значительную скорость и понижает давление.

Далее, смешиваясь с тендерной водой, поступающей по трубопроводу 4 в конус 5, и с мятым паром, поступающим по трубопроводу 9 в конус 8, питательная смесь как в обычном инжекторе направляется в нагнетательный конус 6 и затем через питательный клапан 7 по трубе 8 в котел.

Способ питания паровых, в частности паровозных котлов, при помощи инжектора, о тл и ч а ю щ и йс я тем, что в качестве рабочей среды инжектора применяют котловую воду.
