Реферат



!

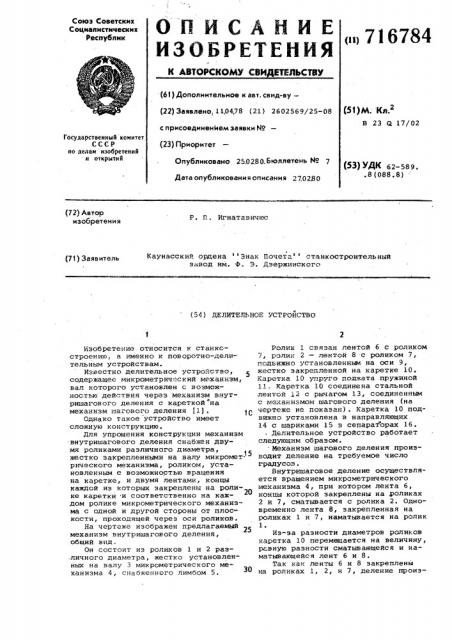

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ к лвтовском еви ютильствх

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 110478 (21) 2602569/25-08 с присоединением заявки HP (23) Приоритет

Опубликовано 25.0280. Бюллете ь )4 7

Дата опубликования описания 27.0230 (51)М. Кл 2

В 23 Я 17/02

Государственный комитет

СССР по делам изобретений и открытий (5З) НЖ 62-589..8 (088.8) (72) Автор изобретения

Р. П. Игнатавичюс

Каунасский ордена Знак Почета станкостроительный завод им. Ф. Э. Дзержинского (71) Заявитель (54) Лелительное УстРОЙство

Изобретение относится к станксcTpoQHHIo, а именно к поворотно-делительным устройствам.

Известно делительное устройство, содержащее микрометрический механизм, вал которого установлен с возможностью действия через механизм внутришагового деления с кареткой на механизм шагового деления (1), 1С

Однако такое устройство имеет сложную конструкцию.

Для упрощения конструкции механизм внутришагового деления снабжен двумя роликами различного диаметра, жестко закрепленными на валу микромет. рического механизма, роликом, установленным с возможностью вращения на каретке, и двумя лентами, концы каждой иэ которых закреплены на ролике каретки и соответственно на каждом ролике микрометрического механизма с одной и другой стороны от плоскости, проходящей через оси роликов.

На чертеже изображен предлагаемый механизм внутришагового деления, общий вид.

Он состоит из роликов 1 и 2 различного диаметра, жестко установленных на валу 3 микрометрического механизма 4, снабженного лимбом 5.

Ролик l связан лентой 6 с роликом

7, роли;< 2 — лентой 8 -с роликом 7, псдьижно установленным на оси 9, жестко закрепленной на каретке 10.

Каретка 10 упруго поджата пружиной

11: Каретка 10 соединена стальной лентой 12 с рычагом 13, соединенным с механизмом шагового деления (на чертеже не показан). Каретка 10 подвижно установлена в направляющих

14 с шариками 15 з сепараторах 16., Лелительное устройство работает следующим образом.

Механизм шагового деления производит деление на требуемое число градусов.

Внутришаговое деление осуществляется вращением микрометрического механизма 4, при котором лента 6, концы которой закреплены на роликах

? и 7, сматывается с ролика 2. Одновременно лента 8, закрепленная на роликах 1 и 7, наматывается на ролик

1.

Из-за разности диаметров роликов каретка 10 перемещается на величину, равную разности сматывающейся и наматывающейся лент б и 8. так как ленты б и 8 закреплены на роликах 1, 2, и 7, деление произ716784 рукции, механизм внутришагового деления снабжен двумя роликами различного диаметра, жестко-закрепленными на валу микрометрического механизма, роликом, установленным с возможностью вращения на каретке, и двумя лентами, концы каждой из которых закреплены на ролике каретки и соот)g ветственно на каждом ролике микрометрического механизма с одной и другой стороны от плоскости, проходящей через оси роликов.

Формула изобретения

Делительиоа устройство, содержащее ,микрометрический механизм, вал которо- го установлен с возможностью воздействия через механизм. внутришагового деления с кареткой на механизм шагоСостави .ель И. Покрасова

Редактор Т. Шагова Техред И.Бабурка Корректор Ю. Мак аренко

Заказ 9717/14 Тираж 1160 Подписное

ЦНИИПИ Государственного комитета ÑÑÐ по делам изобретений и открытий

113035, Москва,:K-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 водится при неполном обороте роликов>

so избежание накладывания лент 6 и

8, т.е. при повороте ленты любого ролика на угол не более 330

Перемещаясь, каретка 10 через стальную ленту 12 воздействует на рычаг 13, который поворачивается иа необходимый угол, производя деленив шага датчика на нужную величину. Натяжение лент обеспечивается пружиной 1 1, вого деления, о т л и ч а ю щ е е с я тем, что, с целью упрощения констИсточники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР р 134960 кл. В 23 Q 17/02, 1960.
