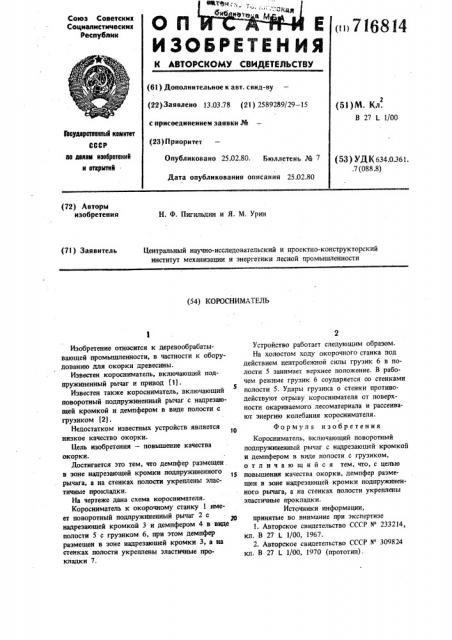

Союз Советских
Соцмалистическнх республик (в 716814
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 13.03.78 (21) 2589289/29 — 15 с присоединением заявки И (23) Приоритет (51) М. Кл.
В 27 1. 1/00
Веударспеетий камхтет
СССР иа делан изееретеиий и етхрытия
Опубликовано 25.02.80, Бюллетень Рй 7 (53) Уд I(634.0361. .7 (088.8) Дата опубликования описания 25.02.80 (72) Авторы изобретения
Н. Ф. Пигильдин и Я. М. Урин (71) Заявитель
Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности (54) КОРОСНИМАТЕЛЬ
Изобретение относится к деревообрабатывающей промышленности, в частности к оборудованию для окорки древесины.
Известен коросниматель, включающий подпружиненный рычаг и привод (1).
Известен также коросннматель, включающий поворотный подпружиненный рычаг с надрезающей кромкой и демпфером в виде полости с грузиком (2) .
Недостатком известных устройств является низкое качество окорки.
Цель изобретения — повышение качества окорки.
Достигается это тем, что демпфер размещен . в зоне надреэаюшей кромки подпружиненного рычага, а на стенках полости укреплены эластичные прокладки.
На чертеже дана схема короснимателя.
Коросниматель к окорочиому станку 1 имеет поворотный подпружиненный рычаг 2 с надрезающей кромкой 3 и демпфером 4 в виде полости 5 с грузиком 6, при этом демпфер размещен в зоне надрезаюшей кромки 3, а на стенках полости укреплены эластичные прокладки 7.
Устройство работает следующим образом.
На холостом ходу окорочного станка под действием центробежной силы грузик 6 в полости 5 занимает верхнее положение. В рабочем режиме грузик 6 соударяется со стенками полости 5. Удары грузика о стенки противодействуют отрыву короснимателя от поверхности окариваемого лесоматериала и рассеивают энергию колебания короснимателя.
Формула изобретения
Коросниматель, включающий поворотный подпружиненный рычаг с надрезающей кромкой и демпфером в виде полости с грузиком, отличающийся тем, что, с целью повышения качества окорки, демпфер размещен в зоне надрезающей кромки подпружиненного рычага, а на стенках полости укреплены эластичные прокладки.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР Х 233214, кл, В 27 1 1/00, 1967.
2. Авторское свидетельство СССР Х 309824 кл. В 27 1. 1/00, 1970 (прототип).
