Пресс-форма для изготовления полимерных изделий

Пресс-форма для изготовления полимерных изделий

Иллюстрации

Показать все

Реферат



и и ческ;.я о блнотеиа Ч Б 4

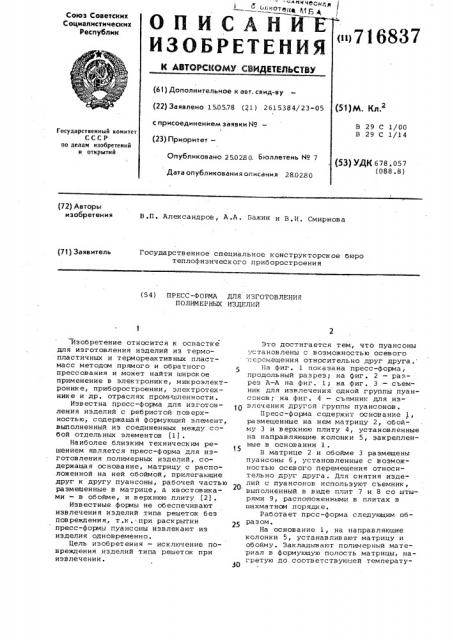

ОПИСАЙЙ

Союз Советских

Социалистических

Республик

>716837 (61) Дополнительное н авт. свид-ву (22) Заявлено 150578 (21) 2615384/23 с присоединением заявки М (23) Приоритет—

Опубликовано 250280. Бюллетень Й9

Дата опубликования описания 28.02В0 цм, кл.

В 29 С 1/00

В 29 С 1/14

Государственный комитет

СССР по делам изобретений н открытий

3) УДК 678.057 (088.8) (72) Авторы изобретения

В.П. Александров, A.A. Важин и В.И. Смирнова (71) Заявитель

Государственное специальное конструкторское бюро теплофизического приборостроения (54) ПРЕСС-ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ

ПОЛИМЕРНЫХ ИЗДЕЛИЙ

Изобретение относится к оснастке для изготовления иэделий из термопластичных и термореактивных пластмасс методом прямого и обратного прессования и может найти широкое применение в электронике, микроэлектронике, приборостроении, Электротехнике и др. отраслях промт шленности.

Изв естна пресс -форма для из готовления иэделий с ребристой поверхностью, содержащая формующий элемент, выполненный из соединенных между собой отдельных элементов (1) .

Наиболее близким техническим решением является пресс-форма для изготовления полимерных изделий, содержащая основание, матрицу с расположенной на ней обоймой, прилегающие друг к другу пуансоны, рабочей частью размещенные-в матрице, а хвостовиками — в обойме, и верхнюю плиту (2) .

Известные формы не обеспечивают извлечения изделий типа решеток без повреждения, т.к. ° при раскрытии пресс-формы пуансоны извлекают из иэделия одновременно.

Цель изобретения — исключение повреждения изделий типа решеток при извлечении.

Это достигается тем, что пуансоны установлены с воэможностью осевого

"..еромещения относительно друг друга.

На фиг. 1 показана пресс-форма, продольный разрез; на фиг. 2 — разрез А-А на фиг ° 1; на фиг. 3 — съемник для извлечения одной группы пуансонов; на фиг. 4 — съемник для из1О влечения другой группы пуансонов.

Пресс-форма содержит основание 1, размещенные на нем матрицу 2, обойму 3 и верхнюю плиту 4, установленные

íа направляющие колонки 5, закрепленные в основании 1.

В матрице 2 и обойме 3 размещены пуа нс оны 6, уста нов ленные с в озм ожностью осевого перемещения относительно друг друга. Для снятия иэделий с пуансонов используют съемник, выполненный в виде плит 7 и 8 со штырями 9, расположенными в плитах в шахматHQM порядке.

Работает прсс-форма следующим образом.

На основание 1, на направляющие колонки 5, устанавливают матрицу и обойму. Закладывают полимерный материал в формующую полость матрицы, нагретую до соответствующей температу30

716837

Формула изобретения

)

iiЯ 7Щ : Р!!

С -Io .."ав и(1 е-;:.:.:.3 .3 0 -1 яблбв а

Редактор Р. Антонова Техред . 4,. .=;.тко Корректор E . .E,"T 111. а Ри о11ж ПОдпис нее цяИя ::я. Рo;. ó=.р т1 ен ноу 0 к омитета по ц; лам i;: лоб Ое те"11ий . Отк витий

113035, Хсск Ва, Е=.3 5, Раушск а я наб ., д. 4/ 5

Заказ 9724/17 филиал PGH Патен-,. . г, уж."Ород, ул, Пр<1ектIIäil „. (ры. Затем устанавливают пуансоны и верхнюю плиту, после чего Осуществляют давление с усилием Р на пуансоны, Для извлечения изделия 10 пуансоHkj вместе с изделием устанавливают на разъемное приспособление, предварит ель н о удалив ма трицу ., Благодаря шахматному расположению штырей на плитах 7 и 8, сначала извлекают одну группу пуансонов, а затем другую группу. Это дает возмож-ность взбежать поломки изделий при рас прес сов к е .

Применение данной конструкции пресс-Формы дало воэможность изготов линия тонкостенных пластмассовьв1 решеток методом прямого прессования с выходом годных изделий до 100%. толь ко в. условиях опытного производства применение этих пресс-форм дает ==a счет изменения конструкции сепарато"pal термобатарей в озможность 110»blсить качество решеток, сократить рас ход пластмассы и получить зконОмию 6 ОС руб,. = год, = РО...ОВНЯ = массоэоГО ПРОИЗВОДства Зта.; -(rlP,": МОЖЕТ Зна.Гит ель но ув:=личитьс я,, Пресс-о>орма для нз1: Отоэления поли1: ер11ых изделий, содержащая Ос нов ание,. ,.-1àTpI1!!;! с рас положе ной на ней обой:..Ой,. В1рилегающие друг к друг у пуансоны раб оче1 частью раз Iещенны В мат рице,. ":. хво=-,овинами — В Обо, .-:-.:=- и

bl ЕРХ 11ЮЮ ПЛИТУ, 0 T s! 1!:1 c:. Ю Щ с и цель у1 ис;," i юч ения п(Вреждення 1-:.зделий тR га решеток при извлечении . IvB. Hc OHb установлены с (з = Возможностью 0=-евогс перемеще:-ия oT- . н.10,1т е11ь„, друг друга ((сто" ник и н ; Орма".Ни, принятые В: Вн111ание при э <спертизе с .Це1и11 н 1 Я Ко )уирoaaн е : пресс-110р1"i,для пласт1з".:еских матерю.— лОВ,. ЛенB :- ö6T, = 960, o,. ° 92:

2, Патент Франции (1 21 96887, кл,. 8 29 С 1 / ) 6 1 7-" (110с.1" атил)
