Реферат

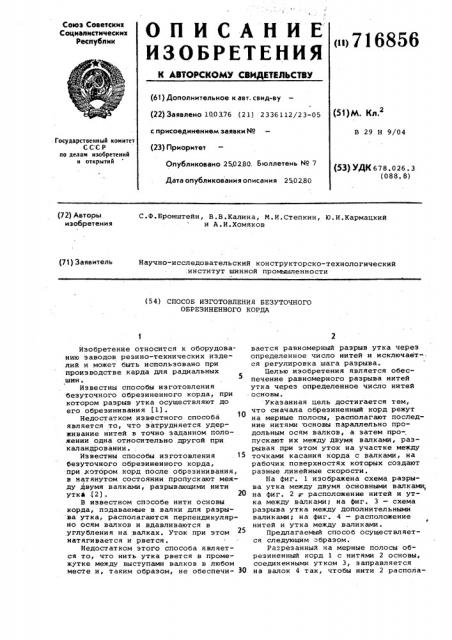

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 100376 (21) 2336112/23-05 (51)M г с присоединением заявки ¹ (23) Приоритет

В 29 Н 9/04

Государственный комитет

СС С P по делам изобретений и открытий

Опубликовано 250280 Бюллетень № 7 (53) УДК 678.026. 3 (088. 8) Дата опубликования описания 2502.80 (72) Авторы изобретения

С.Ф.Бронштейн, В.В.Калина, N.È.Ñòåïêèí, Ю.И.Кармацкий и A.È.Õîìÿêoâ (71) Заявитель

Научно-исследовательский конструкторско-технологический .институт шинной промышленности (54) СПОСОБ ИЗГОТОВЛЕНИЯ БЕЗУТОЧНОГО

ОБРЕЗИНЕННОГО КОРДА

Изобретение относится к оборудованию заводов резино-технических иэделий и может быть использовано при производстве карда для радиальных шин.

Известны способы изготовления безуточного обрезиненного корда, при котором разрыв утка осуществляют до его обреэинивания (1).

Недостатком известного способа является то, что затрудняется удерживание нитей в точно заданном положении одна относительно другой при. каландровании.

Известны способы изготовления . 15 безуточного обрезиненного корда, при котором корд после обреэинивания, в натянутом состоянии пропускают меж-! ду двумя валками, разрывающими нити утка .(2) . 20

В известном способе нити основы корда, подаваемые в. валки для разры ва утка, располагаются перпендикулярно осям валков и вдавливаются в углубления на валках. Уток при этом натягизается и рвется.

Недостатком этого способа является то, что нить утка рвется в промежутке между выступами валков в любом месте и, таким образом, не обеспечи- ЗО вается равномерный разрыв утка через определенное число нитей и исключается регулировка шага разрыва.

Белью изобретения является обеспечение равномерного разрыва нитей утка через определенное число нитей основы

Указанная цель достигается тем, что сначала обрезиненный корд режут на мерные полосы, располагают последние нитями основы параллельно продольным осям валков, а затем про-. пускают их между двумя валками, разрывая при этом уток на участке между точками касания корда с валками, на рабочих поверхностях которых создают разные линейные скорости.

На фиг. 1 изображена схема разрыва утка между двумя основными валками; на фиг. 2 расположение нитей и утка между валками; на фиг. 3 — схема разрыва утка между дополнительными валиками; на фиг. 4 — расположение нитей и утка между валиками.

Предлагаемый способ осуществляется следующим образом.

Разрезанный на мерные полосы обрезиненный корд 1 с нитями 2 основы, соединенными утком 3, заправляется на валок 4 так, чтобы нити 2 pacnosia7 16856 галйсь параллельно осям валка. При этом валок 4 имеет определенную окружную скорость V.

Для избежания проскальзывания корда по валку 4, он прижимается к последнему подпружиненным роликом 5.

При вращении валка 4 корд поступает на валок 6, к которому также прижимается подпружиненным роликом 7.

В зазоре б между валками 4, 6 разрывают нити утка 3.

Валок 6 имеет окружную скорость

° V« a cKo o TH V валка 4 на такую величину, которая достаточна, чтобы раздвинуть нити корда на вели,чину, необходимую для разрыва утка

3 между точками а касания нитей

2 корда на валках 4 и.6 (см.фиг.2), но не дающую остаточной деформации резины между нитями.

Регулировку шага разрыва утка проиэврдят изменением зазора б между валками 4 и 6 и изменением диаметров этих валков.

Количество ниток 2, расположенных между точками а касания зависит от зазора б между валками и диаметров валков 4 и 6.

Зазор б выбирают равным толцике нитей корда.

При малом диаметре нитей 2 корда, количество нитей между точками касания даже при минимальном зазоре б получается велико, что может привести к неравномерному шагу разрыва утка 3.

В т аком случае уменьшают ди аметры валков, что достигается введением дополнительных валиков 8 и 9 (см. фиг. 3) .

Использование данного способа поз— волит получать безуточный обрезиненный корд с равномерным шагом разрыва утка между нитями, что позволит повысить качество изготавливаемых из него радиальных шин, Формула и эобретения

Способ изготовления безуточного обрезиненного корда, при котором корд после обреэинивания, в натянутом состоянии пропускают между двумя валками, разрывающими нити утка, отли чающий с ятем,что,с целью обеспечения равномерного разрыва нитей утка через определенное число нитей основы, сначала обрезиненный корд режут на мерные полосы, располагают последние нитями основы параллельно продольным осям валком, а затем пропускают их между двумя валками, разрывая при этом уток на участке между точками касания корда с валками, на рабочих поверхностях которых создают разные линейные скорости.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9341680, кл. В 29 Н 9/04, 1968.

2. Патент Франции 9147839, кл В 29 Н, опублик. 1967 (прототип), 716856
