Реферат



Жетфгт

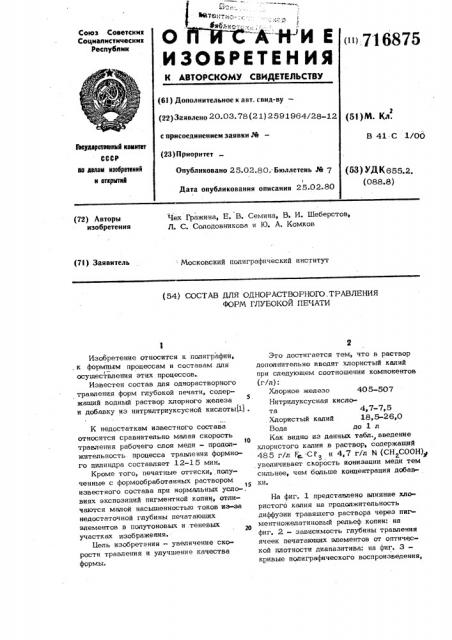

О 1ГЙ С А Н И E

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советск их

Социалистических

Республик 716875 (61) Дополнительное к авт. свид-ву— (22)Заявлено 20.03.78(21) 2591964/28-12 с присоединением заявки М (23) Приоритет

Опубликовано 25.02.80. Бюллетень М 7 (51) М. Кл.

В 41 С 1/00

1Ъаударственнвй квинтет

СССР аа лелем изобретений н открытий (53) УДК655.2. (088.8) Дата опубликования описания 25.02.80

Чех Гражина, E. В. Семина, В. И. Шеберстов, Л. С. Солодовникова и Ю. А. Комков (72) Авторы изобретения (7l) Заявитель Московский полиграфический институт (54) COCTAB ДЛЯ ОДНОРАСТВОРНОГО.ТРАВЛЕНИЯ

ФОРМ ГЛУБОКОЙ ПЕЧАТИ

Изобретение относится к полиграфии, к формным процессам и составам для

t осуществления этих процессов

Известен состав для однорастворного травления форм глубокой печати, содержащий водный раствор хлорного железа и добавку из нитрилтриуксусной кислоты(1) .

К недостаткам известного состава относится сравнительно малая скорость

1о травления рабочего слоя меди — продолжительность процесса травления формного цилиндра составляет 12-1 5 мин.

Кроме того, печатные оттиски, полученные с формообработанных раствором

15 известного состава при нормальных усло-. виях экспозиций пигментной копии, отличаются малой насышенностью токов иэ-за недостаточной глубины печатаюших элементов в полутоновых и,теневых участках изображения.

Цель изобретения — увеличение скорости травления и улучшение качества формы.

Это достигается тем, что в раствор дополнительно вводят хлористый калий при следуюшем соотношении компонентов (г/л):

Хлорное железо 405-507

Нитрилуксусная кислота 4,7-7,5

Хлористый калий 18,5-26,0

Вода до 1 л

Как видно из данных табл., введение хлористого калия в раствор, содержаший

485 г/л F CP и 4,7 г/л N (СН СООН) т увеличивает скорость ионизации меди тем сильнее, чем больше концентрация добавки

На фиг. 1 представлено влияние хлористого калия на продолжительность диффузии травяшего раствора через пигментножелатиновый рельеф копии: на фиг. 2 — зависимость глубины травления ячеек печатающих элементов от оптичЕской плотности диапазитива: на фиг. 3— кривые полиграфического воспроизведения, 3 716 полученного с форм, обработанных раствором, содержащим KC3..

Как видно из сравнения кривых (фиг. 1: KD 1 — без xrlopHcTor o калия, кр. 2 — 1 г/л КСЧ, кр. 3 — 22 г/д

KCP., кр. 4-30r/л КСР, кр. 5-37г/д

KCF), Млористый калий несколько замедляет диффузионные процессы„ особенно

В подутОнОВых и теневых участках изо браженйя 3 < 0,9). Следствием этого является улучшенная проработка деталей на оттиске, характеризуемая зависимостью глубины травления ячеек печатающих эдеМЕНТОВ (ф ) ОТ ОПТИЧЕСКОЙ, ПЛОТ НОСТИ диапозитива (фиг. 2). Присутствие В растворе хлористого калия позволяет заметно увеличить интервал глубин печатающих элементов на форме.

Пример 1. Пигментно-желатиноВую копию изготовливают IIG общбприня той технологии. Интервал оптических плотностей диапозитива составляет 1,40 при 0„,1= 0 3- Форму обрабатываютпогружением цилиндра в раствор следуютего состава (г/д)."

Хлористое жедезо 485

Нитрилтриуксус ная кислота 4 7

Хлористый калий 26

Вода до 1д

Кислотность - прибд. 0 025 0 03% свсфодной НС9 при температуре 1921, скорости вращения цилиндра L520 см/с. Времч вращения 8-10 мин.

Пример 2. Травящий раствор содержит (г/л):

Концентрация

КСГ, г/л

Скорость ионизации меди, „ . 4 г/см мин. 10

Хлорное железо

Нитрилтриуксусная Д KHCIIOTII

Хлористый калий

Вода

485-507

4, .7-7, 5

18,5-26,0 до 1 л

Формула изобрете ния

Состав для однорастворнorо травления форм глубокой печати, содержащий водный раствор хлорного железа и добавку из нитрилтрнуксусной кислоты, î т л ич а ю шийся тем, что, с цепью увеличения скорости травления и улучшения качества форм, он дополнительно имеет хлористь и калий при следующем соотношении компонентов (г/д):

Хлорное железо 507

Нитрилтриуксусную кисПОТУ 7 5

Калий хлористый 18,5

S Вода до 1д.

Кислотность — прибл. 0,025 - 0,03% свободной НСч

Обработку формы производят при температуре 19-21, скорость вращения цилиндра 3.5-20 см/с, время вращения

8-10 мин.

Предлагаемый состав травяшего раст вора обеспечивает увеличение скорости процесса. травления при улучшенном каiS честве печатной формы. -За 8-10 мин обработки интервал глубин печатающих элементов- на форме составляет от

3,0-2,0 мкм в.светах . изображения (Ва = 0,3) до 30-32 мкм в тенях изо_#_ бражения (В, =1„65-1,70) (фиг. 2) „ при правильной практически линейной передаче шкалы яркостей репродуцируемого иэображения. Об этом свидетельствует характер кривых полиграфического воспро25 изведения, полученного с форм, обработанных в растворе, содержащем 18,5 г/д

КС1 (фиг. 3, кр. 1) и 26 г/л КСР (фиг. 3, кр. 2). Средний градиент накпона кривой воспроизведения на ее за прямолинейном участке, соответствующем интервалу Д от 0,45 до 3.,40, составляет б = 1,3 (фиг. 3).

Печатная форма, обработанная раствором предлагаемого состава, отвечает

35 всем требованиям полиграфического проИЗВОДСтва., Источники информации, принятые во внимание при экспертизе

1. Патент ГДР № 113026, кд. 48 4 11/02, 1975 — прототип.
