Способ изготовления светочувствительного раствора

Способ изготовления светочувствительного раствора

Иллюстрации

Показать все

Реферат



i +

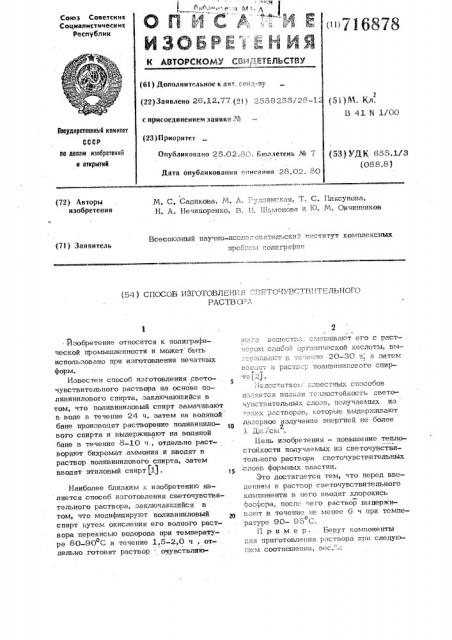

716878

Союз Советских

Сощиапистических

Республик

ОЛИCР..— . зЕ я и-. 4 я

К АВТОРСКОМУ CB<-!, "::.ЕТЕЛЬСТВУ (61) Дополнительное к авт. с гид-ву (22) Заявлено 26.12.77 (2 I ) 2559255/28-1 (5I)M. КЛ.

В41И иОО с присоединением заявки A "=

1евударстееиимй комитет

eCCI ло делам изобретений и открытий (23) П риоритет

Опубликовано 25.02.80, Бюллетень № 7

Дата опубликования описания 28.02. 80 (53) УД (655.1/3 (088,8) N. С, Садикова, М. А - -=-инс«ая, Т, С. Плясунова, Н. А. Нечипоренко, Б. И Ц амснова и tO, М. Овчинников (72) Авторы изобретения

Всесоюзный научно-исслег ОВ ателз.ски ". пнатитут комплексных

ПООбле.,1 полиграфии (7l) Заявитель (54) СПОСОБ ИЗГОТОВЛЕН

РАCТБ СР:. Изобретение относится к полиграфической промышленности и может быть использовано при изготовлении печатных форм.

Известен способ изготовления светочувствительного раствора на Основе поливинилового спирта, заключаюшийся в том, что поливиниловый спирт замачивают в воде в течение 24 ч, затем на Водяной бане производят растворение поливинило

Вого спирта и выдерживают на водяной бане в течение 8-10 ч., отдельно растворяют бихромат аммония и вводят в раствор поливинилового спирта, затем вводят зтиловый спирт (1). IS

Наиболее близким к изобретению является способ изготовления светочувствительного раствора, заключаюшийся в том, что модифицируют поливиниловый спирт путем окисления его водного раствора перекисью водорода при температуре 80-90 С в течение 1,5-2,0 ч, отдельно готовят раствор очувствляюП; -1 В тогД . - . ЩИВ ТЮТ Ет О с РеЖТ

:= Ором слабОй Овганпческой кислоты, Выгк за,"": Г -.=- -e:-: 1-" 20-30 ч Я затем

Вводят В аствс; пОлпвнннлОВОГО cTIHp та I 2J, Недсстаткс; ;:звестных способов.;:;Сяе=ся низкая Онлостойкость свето т, СТВИТЕЛЬ ПаХ СЛОЕВ, ПОЛУЧаЕМЫХ ИЗ вЂ”. -.к .х растворОВ. Которые выдерживают лазерное излучение знергией не более у P .1 Дх:. /см

Пель изобретения — повышение теплостойкости получаемых из светочувствительнОГО растВОра сВеточуВствптельных ,слоев формных пластин.

Зто достигается тем, что перед введение л В раствор светочувствительного компонента в него Вводят хлорокись фосфсра, после чего раствор выдержиВают в течение не менее 6 ч при температуре 90- 95 С.

Пример .. Берут компоненты для приготовления раствора при следуюшем соотношении, вес.".:

716878

Составитель В. Юсков

Редактор T. Клюкина Техред Л. Алферова Корректор, С. Щекмар

Заказ 9728/19 Тираж 434 Подписное

ЫНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

П олив ин пловы и спирт 6-8

Перекись водорода О, 1-0,5

Хлорокись фосфора 0,05-0,2

Спирт этиловый 2,5-3,0

Аммоний хромовокислый 0,6 1,5

Вода Остальное до 100%

Перекись водорода растворяют в воде, затем вводят поливиниловый спирт и доводят его до полного растворения, паоле чего» вводят хлорокись фосфора и выдерживают раствор при температуре 9095ОС в течение не менее 6 ч. Вводят аммоний хромовокислый, а затем этиловый спирт. Полученный раствор охлаждают и поливают на поверхность формной пластины. На высушенный слой с помощью

СΠ— лазера мощностью до 10 jim/см

L записывают изображение.

Таким образом, использование предлагаемого способа изготовления светочувствительного раствора обеспечивает повышение теплостойкости получаемого светочувствительного раствора, расши. рение энергетической области полимеризации светочувствительного раствора после его полива на пластины.

Формула изобретения

Способ изготовления светочувствительного раствора, заключающийся в приготовлении водного раствора поливинилового спирта, окислении его перекисью водорода и введении в раствор светочув- ствительного компонента, о т л и ч а юш и и с я тем, что, с целью повышения теплостойкости получаемых из светочувствительного раствора светочувствительных слоев формных пластин, перед введением в раствор светочувствительного компонента в него вводят хлорокись фос« фора, после чего раствор выдерживают в течение не менее 6 ч нри температуре 90-95 С, Источники информации, принятые во внимание при экспертизе

1. Технологические инструкции по офсетной печати. М., Книга, 1970.

2. Авторское свидетельство СССР ,% 556059, Kïâ В 4 1 N 1100ý 1975., (IlPoT0THH).
