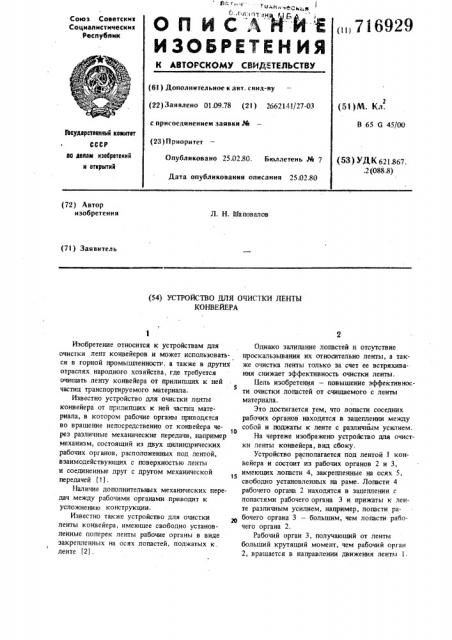

Реферат



СПИ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик („ 716929 (6l ) Дополнительное к авт. свнд-ву (22) Заявлено 01.09.78 (21) 2662141/27-03 с присоединением заявки НЙ (23 ) П р нори тет

Опубликовано 25.02.80. Бюллетень И 7

Дата опубликования описания 25.02.80

В 65 G 45/00

3Ъсудэрстеенный комитет

СССР по делам изобретений н атнрьпнй (53 } У,д, К 621 867. .2 (088.8) (72) Автор изобретения

Л. Н. Шаповалов (7I) Заявитель (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ЛЕНТЫ

КОНВЕЙЕРА

Изобретение относится к устройствам для очистки лент конвейеров и может использоваться в горной промышленносп":. а также в другиМ отраслях народного хозяйства, где требуется очищать ленту конвейера от прилипших к ней частиц транспортируемого материала.

Известно устройство для очистки ленты конвейера от прилипших к ней частиц материала, в котором рабочие органы приводятся во вращение непосредственно от конвейера че10 рез различные механические передачи, например механизм, состоящий из двух цилиндрических рабочих органов, расположенных под лентой, взаимодействующих с поверхностью ленты и соединенные друг с другом механической передачей (1) .

Наличие дополнительных механических передач между рабочими органами приводит к усложнению конструкции.

Известно также устройство для очистки ленты конвейера, имеющее свободно установленные поперек ленты рабочие органы в виде закрепленных на осях лопастей, поджатых к. ленте (2) .

Однако залипание лопастей и отсутствие проскальзывания их относительно ленты, а также очистка ленты только за счет ее встряхивания снижает эффективность очистки ленты.

Цель изобретения — повышение эффективности очистки лопастей от счищаемого с ленты материала.

Это достигается тем, что лопасти соседних рабочих органов находятся в зацеплении между собой и поджатьг к ленте с различным усилием.

На чертеже изображено устройство для очистки ленты конвейера, вид сбоку.

Устройство располагается под лентой 1 конвейера и состоит из рабочих органов 2 и 3, имеющих лопасти 4, закрепленные на осях 5, свободно установленных на раме. Лопасти 4 рабочего органа 2 находятся в зацеплении с лопастями рабочего органа 3 и прижаты к ленте различным усилием, например, лопасти рабочего органа 3 — большим, чем лопасти рабочего органа 2, Рабочий орган 3, получающий от ленты больший крутящий момент, чем рабочий орган

2, вращается в направлении движения ленты 1.

6929

Формула изобретения

Составитель Г. Ненахов

Редактор Л. дашкова Техред Н.Бабурка Корректор Я. есел

Заказ 9736/22 Тираж 9!4 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

l.

3,: - 71

Так как лопасти рабочих орган@в 2 и 3"находятся в зацеплении, то рабочий орган 2 вращается в направлении, противоположном движению ленты 1, счищая при этом лопастями 4 материал с поверхности ленты 1.

Устройство для очистки ленты конвейера, имеющее свободно установленные поперек ленты рабочие органы в виде закрепленных на осях лопастей, поджатых к ленте, о т л и ч а ющ е е с я тем, что, с целью повышения эффективности очистки ленты путем очистки лопастей от счищаемого с ленты материала, лопасти соседних рабочих органов находятся в зацеплении между собой и поджаты к ленте с различным усилием, Источники информации, принятые во внимание при экспертизе

10 1. Авторское свидетельство СССР N 275834, кл. В 65 G 39/073, 22,12,67.

2. Патент США М 2647619, кл. 198-230, опублик. 04.0853 (прототип) .
