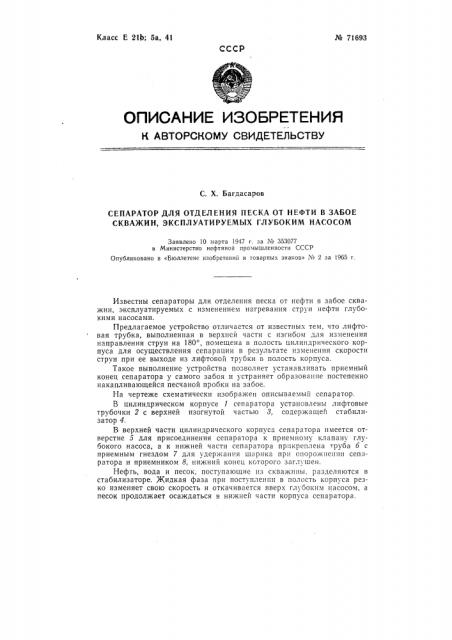

Класс Е 21Ь; Sa, 41 № 71693
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
С. Х. Багдасаров
СЕПАРАТОР ДЛЯ ОТДЕЛЕНИЯ ПЕСКА ОТ НЕФТИ В ЗАБОЕ
СКВАЖИН, ЭКСПЛУАТИРУЕМЫХ ГЛУБОКИМ НАСОСОМ
Заявлено 10 марта 1947 r. за М 353077 в Министерство нефтяной промышленности СССР
Опубликовано в «Б1оллетене изобретений и товарных знаков» М 2 за 1965 r.
Известны сепараторы для отделения песка от нефти в забое скважин, эксплуатируемых с изменением нагревания струи нефти глубокими насосами.
Предлагаемое устройство отличается от известных тем, что лнфтовая трубка, выполненная в верхней части с изгибом для изменения направления струи на 180, помещена в полость цилиндрического корпуса для осуществления сепарации в результате изменения скорости струи при ее выходе из лифтовой трубки в полость корпуса.
Такое выполнение устройства позволяет устанавливать приемный конец сепаратора у самого забоя и устраняет образование постепенно накапливающейся песчаной пробки на забое.
На чертеже схематически изображен описываемый сепаратор.
В цилиндрическом корпусе 1 сепаратора установлены лифтовые трубочки 2 с верхней изогнутой частью 8, содержащей стабилизатор 4.
В верхней части цилиндрического корпуса сепаратора имеется отверстие 5 для присоединения сепаратора к приемному клапану глубокого насоса, а к нижней части сепаратора прикреплена руба 6 с приемным гнездом 7 для удержания шарика при опорож11е1111н сена ратора и приемником 8, нижний конец которого заглушен.
Нефть, вода и песок, поступающие нз скважины, разделяются в стабилизаторе. Жидкая фаза при поступлении в полость корпуса резко изменяет свою скорость и откачивается вверх глубоким насосом, а песок продолжает осаждаться в нижней части корпуса сепаратора. № 71693
Предмет изобретен ия
Составитель А. Хрульков
Техред Ю. В. Баранов
Редаклор П. Шланн
Корректор И. А. Шпынсна
Подп. к печ. 9/Х1 — 64 г. Формат бум. 70)(108 /i6 Объем 0,18 изд. л
Заказ 2676/5 Тираж 200 Цена 5 коп.
ЦН11ИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Сеоова, д. 4
Типография, пр. Сапунова, 2
Сепаратор для отделения песка от нефти в забое скважин, эксплуатируемых глубоким насосом с изменением направления струи нефти. отличающийся тем, что. с целью установки приемного конца сепаратора у самого забоя, лифтовая трубка, снабженная в верхней части изгибом для изменения направления струи на 180, помещена в полость цилиндрического корпуса для осуществления сепарации в результате изменения скорости струи при ее выходе из лифтовой трубки в полость корпуса.
