Реферат

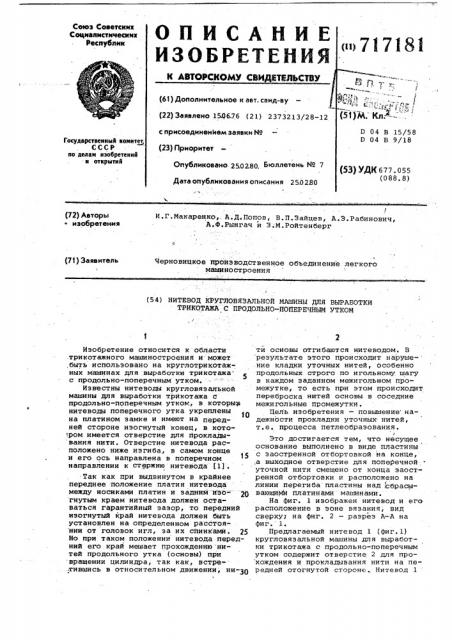

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнк

Соцналнстнчесннк

Республик

Вг =

)м; клР"-(61) Дополнительное к авт. свид-ву (22) Заявлено 154676 (21) 2373213/28-12 с присоединением заявки ¹ (23) Приоритет

Опубликовано 25.02.80 Бюллетень ¹ 7

D 04 В 15/58

D 04 В 9/18

Государственный комитет

СССР по делам изобретений и открытий

УДК 677. 055 (088. 8) Дата опубликования описания 250280 с

И.Г.Макаренко,. A.Ä. Попов, B. П.Зайцев, A.З. Рабинович, А.Ф.Рынгач и 3.N.Ðîéòåíáåðã (72) Авторы изобретения

Черновицкое производственное объединение легкого машиностроения (71) Заявитель

1 (54) НИТЕВОД КРУГЛОВЯЗАЛЬНОЙ МАЛИНЫ ДЛЯ ВЫРАБОТКИ

TPHKOTAEA С ПРОДОЛЬНО-ПОПЕРЕЧНЫМ УТКОМ

Изобретение относится к области трикотажного машиностроения и может быть использовано на круглстрикотажных машинах для выработки трикотажа с продольно-поперечным утком.

Известны нитеводы кругловяэальной машины для выработки трикотажа с продольно-поперечным утком, в которыми нитеводы поперечного утка укреплены на платином замке и имеют на передней стороне изогнутый конец, в кото,ром имеется отверстие для проклады вания нити. Отверстие нитевода расположено ниже изгиба, в самом конце и его ось направлена в поперечном направлении к стержню нитевода" (1).

Так как при выдвинутом в крайнее переднее положение платин нитевода между носиками платин и задним изо- 2р гнутым краем нитевода должен оставаться гарантийный зазор, то передний изогнутый край нитевода должен быть установлен на определенном расстоянии от головок игл, эа их спинками ° 25

Но при таком положении нитевода передний его край мешает прохождению нитей продольного утка (основы) при вращении цилиндра, так как, встре-. ..тившись в относительном движении, ни-3р тй основы отгибаются нитеводом. В результате этого происходит нарушение кладки уточных нитей, особенно продольных строго по игольному шагу в каждом заданном межигольном промежутке, то есть при этом происходит переброска нитей основы в соседние межигольные промежутки.

Бель изобретения — повышение надежности прокладки уточных нитей, т.е. процесса петлеобраэонания.

Это достигается тем, что несущее основание выполнено в виде пластины с заостренной отбортовкой на конце, а выходное отверстие для поперечной уточной нити смещено от конца заостренной отбортовки и расположено на линии перегиба пластины над сбрасывающимн платинами машинами.

На фиг. 1 изображен нитевод и его расположение в зоне вязания, вид сверху; на фиг. 2 — разрез A-A на фиг. 1.

Предлагаемый нитевод 1 (фиг. 1) кругловяэальной машины для выработки трикотажа с продольно-поперечным утком содержит отверстие 2 для прохождения и прокладывания нити на передней отогнутой стороне., Нитевод 1

717181 выполнен в виде плоской пластинкиотбортовкой на концах. Нитевод 1

""" креййтся жестко на платинном замке

3 так, что основание нитевода располагается с зазором вьпае носиков .4 " сбрасывающих пластин 5. Для продольной регулировки в плоском основании нитевода 1 имеется продолговатое от- верстие 6.

Задний конец нйтевода 1 также изогнут и в нем выполнено отверстие с глазком 7 для направления уточной нити. Передняя отбортованная.часть нитеэода 1 оканчивается заострением (фиг.2) . Противоположная заостренной боковой отбортованной частй сторона также имеет скос для плавного сопри косновенйя с нитями основы . Отверс:тие 2 нйтевода 1 для прокладки нити выполнено"не на самом конце, а йа некотороМ расстоянии oz острия. Причем ось отверстия 2 на входе пересекает линию перегиба отбортовки, а на выходе она приближается к боко вой заостренной полке (фиг.2) . Бла -" годаря- -такому расположению отверстие 2 занимает самое нижнее по воэ можности положение над носиками 4. платин 5.

Ось отверстия пересекает ребро отбортованной части нитевода под. углом к оси цилиндра 8 при расположе- . нии с ней в одной плоскости.

Для обле1чеййя" заправки HHrи в боковой отбортованной полоЧке нитевода сделана прорезь до самого отверстия 2 со стороны, противоположной : заострению скошенной ее части °

При работе машинй нять, проходя

"череЪ"нитенаправляющий глазок 7, направляется через прорезь в отверстие 2 вниз через;ребро и, пройдя через него, выходит к боковой отбор тованной полочке, и; касаясь ее бо;ковой плоскости, направляется далее

;к самому.острию которае риближае1 ся по возможности непосредственно к горловйнам платин. Это- возможно" .осуществить, так как отверстие 2 находится над платинами и острый ко"

ff нец нятевода 1 позволяет кроме этога максимально приблизить его к носикам 4 платин 5.

Если проследить за путем следования, нити, то уточная нИть, входя из-за спинки иглы 9, .направлена вдоль острия нитевода 1 к его отверстию 2 и далее в глазок 7 и нитепроводящую трассу к паковке с пряжей.

Благодаря этому уточная нить, вытягиваясь из отверстия 2 нитевода 1, во время работы контролируется острием нитевода непосредственно до самой горловины платины 5, то есть по выходе иэ отверстия 2, занимающего самое низкое и близкое от цла- тйн положение, йить как бы досылается острием нитевода непосредственно к горловинам платин. такое положение нитевода исключает "иеобходимость выдвижения его

20 конца за спинки игл, следовательно, предотвращает переброску нитей основы в соседние межигольные деления, чем"повышается надежность прокладки уточных нитей, как йродольных, так и поперечных.

Формула изобретения

З0 Нитевод кругловязальной машины для выработки трикотажа с продольно- поперечным уткам, имеющий несущее ,основание с входным и выходным от верстием для поперечной уточной нити, о i л и ч а ю шийся тем, что, с целью пощлаения надежности процесса петлеобразования, несущее основание выполнено в виде пластины . с заостренной отбортовкой на конце, а выходное отверстие для поперечной

40 уточной нити смещено от конца заост ренной отбортовки и расположено на линии перегиба пластины над сбрасывающими платинами машинами.

Источники информации, принятые во внимание при экспертизе

1. Патент США 93859824, кл. 66-10, 1975.
