Радиореперное устройство для определения деформаций массива

Радиореперное устройство для определения деформаций массива

Иллюстрации

Показать все

Реферат



l 3оеca зна,, 1

43т ьтно" т" "l;ч "с":".с;

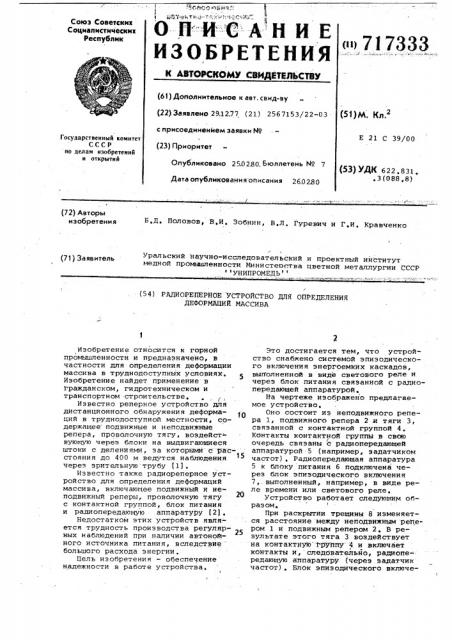

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик он 717333

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 29.1277 (21) 2567153/22-03 с присоединением заявки ¹ (23) Приоритет

Опубликовано 25.02.80. Бюллетень № 7

Дата опубликования описания 260280 (51)М. К .

Е 21 С 39/00

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 622,831. .3 (088 ° 8) (72) Авторы изобретения

Б„Д. Половов, В,И. Зобнин, В,Л. Гуревич и Г.И, Кравченко г

Уральский научно-исследовательский и проектный институт медной промьхаленности Министеоства цветной металлургии СССР УНИПРОМЕДЬ (71) Заявитель (54) РАДИОРЕПЕРНОЕ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

ДЕФОРМАЛИЙ МАССИВА

Изобретение относится к горной промышленности и предназначено, в частности для определения деформации массива в труднодоступных условиях, Изобретение найдет применение в гражданском, гидрот ехническом и транспортном строительстве.

Известно реперное устройство для дистанционного обнаружения деформаций в труднодоступной местности, содержащее подвижные и неподвижные репера, проволочную тягу, воздействующую через блоки на выдвигающиеся штоки с делениями, за которыми с расстояния до 400 м ведутся наблюдения через зрительную трубу fl), Известно также радиореперное устройство для определения деформаций массива, включающее подвижный и неподвижный реперы, проволочную тягу с контактной группой, блок питания и радиопередающую аппаратуру (2).

Недостатком этих устройств является трудность производства регулярных наблюдений при наличии автономного источника литания, вследствие большого расхода энергии.

Пель изобретения — обеспечение надежности в работе устройства.

Это достигается тем, что устройство снабжено системой эпизодического включения энергоемких каскадов, выполненной в виде светового реле и через блок питания связанной с радиопередающей аппаратурой.

На чертеже изображено предлагаемое устройство.

Оно состоит из неподвижного репера 1, подвижного репера 2 и тяги 3, связанной с контактной группой 4.

Контакты контактной группы в свою

/. очередь связаны с радиопередающей аппаратурой 5 (например, задатчиком частот) . Радиопередающая аппаратура

5 к блоку питания 6 подключена через блок эпизодического включения

7,. выполненный, например, в виде реле времени или светового реле, Устройство работает следующим образом.

При раскрытии трещины 8 изменяется расстояние между неподвижным репером 1 и подвижным репером 2 ° В результате этого тяга 3 воздействует на контактну1о 1руппу- 4 и включает контакты и, следовательно, радиопередающую аппаратуру (через задатчик частот) . Блок эпизодического включе 717333.

Формула изобретения

Составитель Л Березкина

Редактор лл. лешкова тех ед О.легева ко ректор м. немчик

Заказ. 9791/44 1ираж 626 Подписное

ПНИИПИ Государственного комитета СССР " по делам изобретений и открытий

113035 Москва E-35 Ра1аяскак вао.. 4 5

Филитал ППП Патент, г. Ужгород, ул Прбек гная, 4 ния 7, выполненный в виде реле времени или светового реле, периодически подключает блок питания 6 к радиопередающей аппаратуре, что обеспечивает периодическую радиопередачу рабо- . чих сигналов. Сигналы поступают на 5 приемную аппаратуру, работающую на д1 спетчерск3м пункте B ждущем режиме и фиксиру тся блоком памяти, --...I

Предлагаемое устройство обеспечит 10 регулярность получения информации о величинах смещения (йе реже 1 раза в сутки) . к

Поскольку включение радиопередающей аппаратуры производится автоматически и передаваемый сигнал фиксиру ется на диспетчерском пункте s блоке памяти, достигается простота обслуживания. Кроме того, обеспечивается возможность и удобство использования-предлагаемого устройства в

"" 1Я днодоступной местности в течение длительного времени, так как необходимый ресурс питания обеспечивается небольшими по емкости электрическлйм5йе батареями или аккумуляторами, Радиореперное устройство для определения деформаций массива, имеющее > подвижный и неподвижный реперы, проволочную тягу с контактной группой, блок питания, радиопередающую аппаратуру, о т л и ч а ю щ е е с я тем, что, с целью обеспечения надежности в работе устройства, оно снабжено системой эпизодического включения энергоемких каскадов, выполненной в виде светового реле, и через блок питания связанной с ра-, диопередающей аппаратурой, Источники информации, принятые во внимание при экспертизе

1. Нестеренко Г.Т, и др, Дистанционные наблюдения за сдвижением земной поверхности в условиях аппатитового рудника им, С.И, Кирова.

Вопросы технологии разработки рудных месторождений Кольского полуострова, - М,-Л,, АН СССР, 1963, с. 17.

2. Авторское свидетельство СССР

Р 438786, кл. E 21 С 39/00, 13.05 .76 (прототип) .
