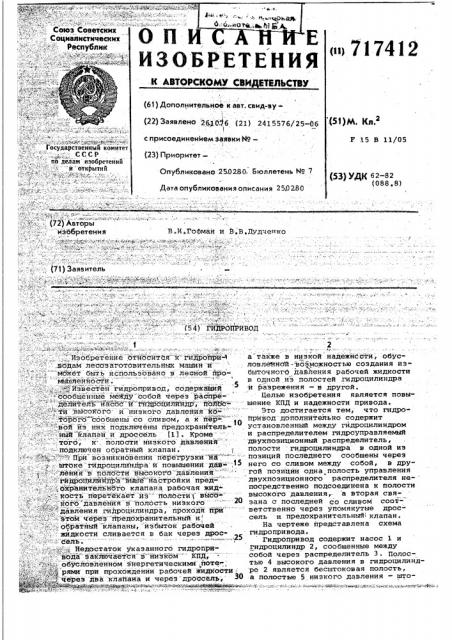

Реферат



фМ ;: с@ьщ

O О,ноте.;в ф1ф,"!, Союз Советских

: Социалистических

ОП И Е

ИЗОБРЕТЕНИЯ р>717412

К АВТОИ:КОМУ СВИДЕТЕЛЬСТВУ р )м. к, (61) Дополнительное к авт. свид-ву(22) Заявлено 261076 (21) 2415576/25-06

I с присоединением заявки N9—

F l5 В 11/05

Государственны Й комитет

:.:;-;; -;- :.;,- . --.-.-„, ", с с с р

",.,.:::::,,::.- йо делам изобретений и " открытий (23) Приоритет—

Опубликовано 250280 Бюллетень Ио 7

Дата опубликования описания 250?80 (5-() /PE(62-82 (088,8) :,:-:,--: -.,:.".,", (72) Авторы

"изобретения

В.И.Гофман и B. В,Дудченко (71) Заявитель

ВОД

2 а также в низкой надежности, обусловленной - возможностью создания избыточного давления рабочей жидкости в одной из полостей .гидроцилиндра и разрежения — в другой.

Целью изобретения является повышение КПД и надежности привода.

Это достигается тем, что гидропривод дополнительно содержит установленный между гидроцилиндром и распределителем гидроуправляемый двухпозиционный распределитель, полости гидроцилиндра в одной иэ позиций последнего сообщены через него со сливом между собой, в другой позиции одна полость управления двухпоэиционного распределителя не- посредственно подсоединена к полости высокого давления, а вторая связана с последней со сливом соответственно через упомянутые дроссель и предохранительный клапан.

На чертеже представлена схема гидропривода.

Гидропривод содержит насос 1 и гидроцилиндр 2, сообщенные между собой через распределитель 3. Полостью 4 высокого давления в гидроцилиндре 2 является бесштоковая полость, а полостью 5 низкого давления — штоБ."-5 ." : - Ф - ) Ь "%ё Ф".Я&ЬОЯ .. Ъ%, . Ка дЬ :М .Ф ТАЛА. ",». ФЬ --Ч (5 4) ГЙЙРбПРЙ ,.,.:: Изобретение бтносится к" гнт1ротф и- .. ",,.водам лесозаготовительных машин и . " мОжет" быть использовано в лесной йромышленйост и.

;-,.-.",;-, . Известен гидропривод, содержавший

,-:- -.".сообщенные между собой через распрЕ": ;,.-.;..!; делитель" взасос и" 1йфэбциййндр", йолос .,-".-". ти,высокого" и низкого давлейия Мо" "-" -:-" -::. - Тороr -сообщены со сливом а к пер= 10

"-. . ;.вой йз них подключены предохранитель,-- .:.;= "- ныи клапан и дроссель (1). Кроме

-::- . -- -того, к.. полости низкого давления

-- подключен обратный клапан. .* -:- --::--,. -:,-:.:,,:, ;:*.!--; При возникновении перегрузки йа*

-;:,,-::,.:,." ;-: штоке" гидроцилиндра и повышении дав"- ;15

;-* . (::. - ;-""- ления s пблбсти высокот б"давления

,",::-,,:.:=-:=:-::-:-". .::"гйдроцилйндфа вййе йастройки пред-" " ,;-;.:;:;:-:- охранителВМбго клапана рабочая жид,:.... -;.- - кость перетекает из" Польсти.1 вйсо « ,:.-„,,:,;;:. :кого давленйя"в полость низкого -".. -.":," : давления гидроцилиндра, проходя Йри

::=.:-;::. .::-" Этом через"-предохранительный и,,",,;;,. :--„;--обратный клапаны, избыток рабочей жидкости сливается в бак через дрос» . --;- =:---.: - - сель.— ..= -.-- :.. —,::;;-:.";.-=;:-.:--.= „ : Недостаток указанного гидропри:- :- -. - .:-;:::-"- :- :-вода " эаклйчается в""низком " КПД, ",;-;::-., ;:::. =-; ",=;:,:-: обуслов ленном эйергетическими роте -; А,":„;::, :"-:-,",-: $ рями при прохождении рабочей жидкости.

,: ;:. j ."::"-::-:- ÷åðeç два клапана и через дроссель, ptl ф ж,цржфь ф щаье ю ж@с%ии ф;; ху щ -" - .;щ ;:« ь ;- яеуфвф яу я@ . „717412

Формула изобретения

k ко в а я полость гидроцили ядра между расйределителем 3 и гидроцилиндром

2 установлен гидроуправляемый двух озиционный распределитель б с полостями управления (на чертеже не показаны) . В процессе позиции распределителя б полости 4 и 5 гидроцилиндра

2 сообщены между собой и со сливом 7, а в левой позиции полость 4 высокого давления сообщена с йолостями, управления распределителя б, причем с правой полостью управления — непос,редственно, а с левой — через дрос-, сель 8. Кроме того, полость 4 высокого давления сообщена в этой позиции распределителя со сливом 7 через предохранительный клапан 9.

Гидропривод работает следующим образом.

При включенном распределителе 3 рабочая жидкость от насоса 1 подается через этот распределитель к распре делителю б и далее, например, в полбсть 4 гидроцилиндра 2. Осуществляется работа гидроцилиндра, так как в исходном (левом) положении распределителя б полости 4 и 5 гидроцилиндра 2 разобщены между собой и отсоединены от слива.

В нейтральном положении распределителя. 3 .эти полости гидроцилиндра также отсоециняются от давления и слива, т.е. рабочая жидкость в полостях гидроцилиндра заперта. При возникновении перегрузки от действия внешних сил в полости 4 гидроцилиндра 2 повышается давление, кбторое передается в правую полость управле ния распределителя б и через дроссель в левую полость управления, соединенную с предохранительным клапаном 9.

Таким образом, при закрытом предохранительном клапане 9 распределитель 6 находится в исходном (левом) положении под действием своей пружины и одинаковой величины давления, действующего на его полости управления.

:Предохранительнйй клапан 9 настроен на определенное давление, при котором он открывается. При достижении в полости 4 гидроцилиндра 2

Этой величины давления, предохранительный клапан открывается и перепускает небольшой поток жидкости на слив, В результате прохождения потока через дроссель 8 нарушается равновесие давления в полостях управ" ления распределителя б так, что в полости, соединенной с предохрани тельным клапаном, давление будет меньше, чем в противоположной полости, на величину гидравлических по5 терь давления потока на дросселе 6.

Под действием разности давления распределитель б, преодолевая усилие пружины, смещается в йравую позицию и соединяют полости 4 и 5 гидроци о линдра.между собой и со сливом.

В результате этого в полости 4 высокого давления гидроцилиндра не возникает значительной перегрузки

У а в полости 5 низкого давления — разрежения, так как часть жидкости из полости 4 поступает в полость 5, а избыток ее, обусловленный разностью объемов полостей 4 и 5 поступает непосредственно на слив.

По мере снижения давления в полос20 ти 4 предохранительный клапан 9 закрывается, в полостях управления распределителя 6 давление выравнивается, и он смещается под действием пру жины в исходное пОложение, разъединяя

g5 полости 4 и 5 гидроцилиндра 3 между, собой и отсоединяя их от слива.

Гидропривод, содержащий сооб щенные между собой через распределитель насос и гидроцилиндр, полости высокого и низкого давления которого

35 сообщены со сливом, а к первой из них подключены предохранительный" клапан и дроссель, о т л и ч а ю— шийся тем, что, с целью повышения КПД и надежности, гидропривод дополнительно содержит установленный

40 между гидроцилиндром и распределителем гидроуправляемый двухпозиционный, . распределйтель, полости гидроцилинд" ра в одной из позиций последнего сообщены через него со сливом и между собой, а в другой позиции одна по-.. лость управления двухпозиционного -,:распределителя непосредственно под= соединена к полости высокого давления, а вторая связана с последней и со cJIHBoM cooTBBTOTBBHHo через упомянутые дроссель и предохранительный клапан.

Источники информации, принятые во внимание при эксйертизе

1. Авторское свидетельство СССР

Р 409685, кл. Г 16 Б 39/03, 1972.
