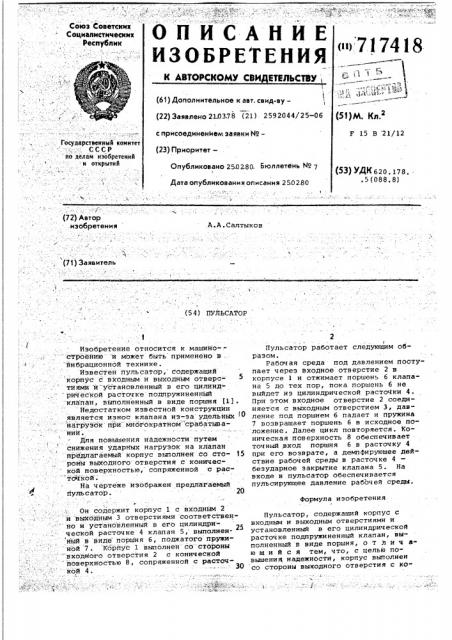

Реферат



Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТИНзСТВУ

<о 717418

Г

1. 1 (61) Дополнительное к авт. свид-ву— ! (22) Заявлено 21.0378 (21) 2592044/25-06 (51)М. Кл 2 с присоединением заявки М— (23) Приоритет—

F 15 В 21/12

Государственный комитет

СССР но делам изобретенйй и открытий

Опубликовано 2502.80. Бюллетень ) (9 7

1 (53) УДК 620, 178 ° . .5 (088.8) Дата опубликования описания 250280 (72) Автор .изобретения

A A Салтыков (71) Заявитель

l (5 4 ) ПУЛЬСАТОР

Изобретение относится к машийо-стфоению и может быть применено в вибрационной технике.

Известен пульсатор, содержащий корпус с входным и выходным отверстиями и установленный в era цилинд рической расточке подпружиненный клапан, выполненный в виде поршня (1).

Недостатком известной конструкции является износ клапана из -эа удельных нагрузок при"многократйом срабатыва нии.

Для повышения надежности путем снижения ударных нагрузок на клапан предлагаемый корпус выполйен со сто- 15 роны выходного отверстия с конической поверхностью, сопряженной с расточ кой .

На чертеже изображен предлагаемый

Нульсатор. 20 формула изобретения

Пульсатор, содержащий корпус с входным и выходным отверстиями и установленный в его цилиндрической расточке подпружиненный клапан, выполненный в виде поршня, о т л и ч ею шийся тем, что, с целью повышения надежности, корпус выполнен со стороны выходного отверстия с ко- 1к (.E ;ó.;., :..:. е ю

Он содержит корпус 1 с входным 2 и выходным 3 отверстиями соответственно и установленный в его цилиндри ческой расточке 4 клалан 5, выполненный в виде поршня б, поджатого пружиной 7. Корйус 1 выполнен со стороны " входйогб отверстия 2 с конической поверхностью 8, сопряженной с расточой 4. ЗО

1

Пульсатор работает следующим образом.

Рабочая среда под давлением поступает через входное отверстие 2 в корпусе 1 и отжимает поршень б клапа" на 5 до тех пор, пока поршень б не выйдет из цилиндрической расто1ки 4.

При этом входное отверстие 2 соединяется с выходным отверстием 3, давление под поршнем 6 падает и пружина

7 возвращает поршень 6 в исходное положение. Далее цикл повторяется. Коническая поверхность 8 обеспечивает точный вход поршня 6 в расточку 4 при его воэврате, а демпфирующее действие рабочей среды в расточке 4 безударное закрытие клапана 5. На входе в пульсатор обеспечивается пульсирующее давление рабочей среды.

717418 ф. у

Составитель В.МуханОв

Техред Э. мужик КорректоР E.Папп!

Редактор Т.Шатова

Заказ 9804/48 .. .. Тираж 798 Подписное

ПНИИПИ Государственного комйтета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r.Óæãîðîä, ул.Проектная,4 нической поверхностью, сопряженной с расточкой.

Источники информации, непринятые во внимание при экспертизе.

1 . Иванов М.Е. Гидропривод сваепогружаюмих и грунтоуплотняющих мауаин. М., Машиностроение 1977 с. 71, рис. 28.
