НЛаСС 74b, 1

СССР № 71752

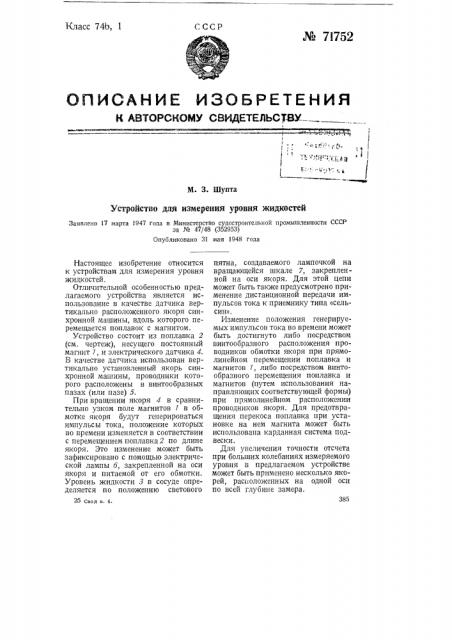

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. 3. 1Иупта

Устройство для измерения уровня жидкостей

Заявлено 17 марта 1947 года в Министерство судостроительной промышленности СССР ва № 47148 (352953) Опубликовано 31 мая 1948 года

385

Настоящее изобретение относится к устройствам для измерения уровня жидкостей, Отличительной особенностью предлагаемого устройства является использование в качестве датчика вертикально расположенного якоря синхронной машины, вдоль которого перемещается поплавок с магнитом.

Устройство состоит из поплавка 2 (см. чертеж), несущего постоянный магнит /, и электрического датчика 4, В качестве датчика использован вертикально установленный якорь синхронной машины, проводники которого расположены в винтообразных пазах (или пазе) 5.

При вращении якоря 4 в сравнительно узком поле магнитов 1 в обмотке якоря будут генерироваться импульсы тока, положение которых во времени изменяется в соответствии с перемещением поплавка 2 по длине якоря. Это изменение может быть зафиксировано с помощью электрической лампы б, закрепленной на оси якоря и питаемой от его обмотки.

Уровень жидкости 3 в сосуде определяется по положению светового

Свод в. 6. пятна, создаваемого лампочкой на вращающейся шкале 7, закрепленной на оси якоря, Для этой цепи может бь|ть также предусмотрено применение дистанционной передачи импульсов тока к приемнику типа «сельсин», Изменение положения генерируемых импульсов тока во времени может быть достигнуто либо посредством винтообразного расположения проводников обмотки якоря при прямолинейном перемещении поплавка и магнитов 1, либо посредством винтообразного перемещения поплавка и магнитов (путем использования направляющих соответствующей формы) при прямолинейном расположении проводников якоря. Для предотвращения перекоса поплавка при установке на нем магнита может быть использована карданная система подвески.

Для увеличения точности отсчета при больших колебаниях измеряемого уровня в предлагаемом устройстве может быть применено несколько якорей, расположенных на одной оси по всей глубине замера. № 71752

Предмет изобретения

1. Устройство для измерения жидкостей с применением поплавка, несущего постоянный магнит, воздействующий на вторичную систему электрического датчика измерительной системы, отличающееся тем, что в качестве вторичной системы датчика применен вертикально расположенный якорь синхронной машины, служащий для генерирования импульсов тока, положение которых во времени изменяется соответственно перемещению поплавка по длине якоря.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что проводник (или проводники) якоря расположен по винтовой линии для изменения момента возбуждения импульсов при прямолинейном перемещении поплавка.

3. Устройство по п. 1, отличающееОтв. редактор М. М. Акишии

386 ся применением изогнутых по винтовой линии направляющих для поплавка с целью изменения момента возбуждения импульсов при прямолинейном проводнике (проводниках) обмотки якоря.

4. Устройство по пп. 1 — 3, отличающееся тем, что на оси якоря закреплена электрическая лампа, питаемая импульсами тока якоря для определения уровня жидкости по положению светового пятна на шкале.

5. В устройстве по пп. 1 — 3 применение дистанционной передачи импульсов тока к приемнику типа сельсин.

6. В устройстве по пп. 1 — 5 применение карданной подвески магнита на поплавке для предотвращения его перекоса.

7. В устройстве по пп. 1 — 6 применение нескольких соосно расположенных якорей.
