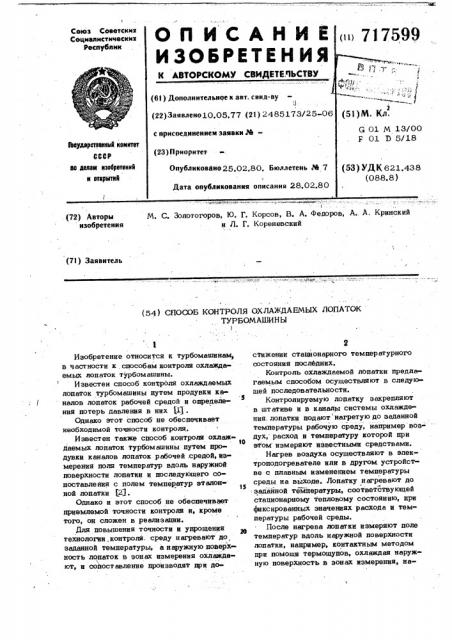

Реферат



(«> 71

Союз Советских

Социалистических

Республик

К АВТЬРСКОМУ СВИДЕТЕ.ЧЬСТВУ (61) Дополнительное к авт. свнд-ву J (22) Заявлено10,05,77 (21) 2485173/25-06 (51)М. Кд. с присоединением заявки М(23) Приоритет

G 01 М 13/00

F 01 D 5/18

1ЪеудлрствеллиВ кеиитет

СССР пе делам лзебретеев» и еткрытий (З) УДК 621.438 (088.8 ) Опубликовано 25,02,80. Бюллетень Рй 7

Дата опубликования описания 28.02.80 (72) Автори изобретения

М. С. Золотогоров, Ю. Г, Корсов, В. А. Федоров, А. А, Кринский и Л. Г. Кореневский (71) Заявитель (54) СПОСОБ КОНТРОЛЯ ОХЛАЖДАЕМЫХ ЛОПАТОК

ТУРБОМАШИ Н Ы

I.1

Изобретение относится к турбомашинам, в частности к . способам контроля охлаждаемых лопаток турбомашины.

Известен способ контроля охлаждаемых лопаток турбомашины путем продувки ка палов лопаток рабочей средой и определения потерь давления в них Щ .

Однако этот способ- не обеспечивает необходимой точности контроля.

Известен также способ контроля охлаж10 даемых лопаток турбомашины путем продувки каналов лопаток рабочей .средой, asмерения поля температур вдоль наружной поверхности лопатки и последующего сопоставления с полем температур эталон15 ной лопатки 121.

Однако и этот способ не обеспечивает приемлемой точности контроли и, кроме того, он сложен в реализации.

Для повышения точности и упрощения технологии. контроля. среду нагревают до заданной температуры, а наружную поверхность лопаток в зонах измерения охлаждают, и сопоставление производят при достижении стационарного температурного состояния последних.

Контроль оклаждаемой лопатки предлагаемым способом осуществляют в следующей последовательности.

Контролируемую лопатку закрепляют в штативе и в каналы системы охлаждения.. лопатки подают нагретую до заданной температуры рабочую среду, например воздух, расход .и температуру которой при эт ом измеряют известными средствами.

Нагрев воздуха осуществляют в электроподогревателе или в другом устройстве с плавным изменением температуры среды на выходе. Лопатку нагревают до задайной температуры, соответствующей стационарному тепловому состоянию, при фиксированных значениях расхода и температуры рабочей среды.

После нагрева лопатки измеряют поле температур вдоль наружной поверхности лопатки, например, контактным методом при помощи термощупов, охлаждая наружную поверхность в зонах измерения, на3 7175 пример, при помощи подачи струй охлаждавщего воздуха с соответствующей скоростью и температурой, Охлаждающий воздух предварительно нагревается в подо- гревателе (например, электрическом) до температуры 40 С и автоматической о системой обеспечивается поддержание этого уровня температуры.

Измерение поги температув производят! .при достижении стапнонарного температур- ;10 ного состоаниа в зонах йзмерения, Далее полученное поле температур вдоль наруж- ной поверхности лопатки сопоставлагот с полем температур, иэмерещййх в сходственных точках эталонной лопатки (по4% температур получены в идентичных условиях).

Повышение точности предлагаемого способа контроля обусловлено в основном стаггионарными условиями измерения температур и фиксированием параметров рабо чйх сред,""

Предлагаемый способ позволяет, напри- мер, определять отклонение в проходных сечениях каналов лопатки с точностью 3S% от номинального ыачения.

Упрощение технологии контроли в срав ненйи с йрототипом связано с исключени99 4 ем автоматизированных кинематических пеней и механизмов, являющихся обязательными при реализации способа - прототипа.

Формула изобретений

Способ контроля охлаждаемых лопаток, турбомашины, йреимущественно турбины, путем продувки каналов лопаток рабочей средой, измерения поля температур вдоль наружной поверхности лопатки и последующего сопоставления с полем температур эталонной лопатки, о т л и ч а ю щ и и - с а тем, что, с целью повышения точности и упрощения технологии, среду нагре-. вают до заданной температуры, а наружную поверхность лопаток в зонах измерения охлаждают, и сопоставление производят при достижении стационарного темпе ратурного состояния последних.

Источники информапии, принатйе во внимание при экспертизе

1. Моримото и др. Труды 43-й Всеяпонской научной конференции обществаКикай гаккай" . М 143, 1965.

2. Авторское свидетельство СССР

l4 359420, кл. Р 01 9 5/18, 1970.
