Союз Советских

Социалистических

Республик

<1ц 7 1 7705

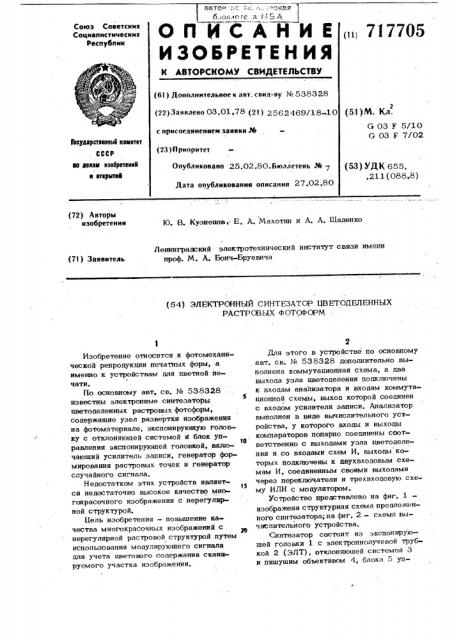

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву № 538328 (22) Заявлено 03.01.78 (21) 2562469/18 10 с присоединением заявки ¹ (23) Приоритет (51)M. Кл, G 03 F 5/10

G 03 F 7/02

1Ъеударстевиный комитет

СССР ао делам изобретений я етхрмтий (53) УДК 655. . 21 1 (088.8 ) Опубликовано 25.02.80.Бюллетень ¹ 7

Дата опубликования описания 27 02 80 (72) Авторы изобретения

Ю. В. Кузнецов, Е. А, Махотин и А. А. Шаденко

Ленинградский электротехнический институт связи имени проф. М. А. Бонч-Бруевича (71) Заявитель (.54) ЭЛЕКТРОННЫЙ СИНТЕЗАТОР ЦВЕТОДЕЛЕННЫХ

РАСТРОВЫХ ФОТОФОРМ

Изобретение относится к фотомеханической репродукции печатных форм, а именно к устройствам цля цветной печати.

По основному авт, св. № 538328 . известны электронные синтезаторы

S цветоцеленных растровых фотоформ, соцержашие узел развертки изображения на фотоматериале, экспонируюшую головку с отклоняющей системой тт блок уп10 равления экспонирующей головкой, включающий усилитель записи, генератор формирования растровых точек и генератор случайного сигнала.

Нецостатком этих устройств являет15 ся нецостаточно высокое качество многокрасочного изображения с нерегулярной структурой.

Цель изобретения — повышение качества многокрасочных изображений с нерегулярной растровой структурой путем использования моцулируюшего сигнала цля учета цветового содержания сканируемого участка изображения.

Для этого в устройстве по основному авт, св. № 538328 дополнительно выполнена коммутационная схема, а цва выхода узла цветоделения подключены к входам анализатора и входам коммутационной схемы, выхоц которой соединен с входом усилителя записи. Анализатор выполнен в виде вычислительного устройства, у которого входы и выходы компараторов попарно соединены соответственно с выходами узла цветоцеления и со входами схем И, выходы которых подключены к двухвхоцовым схемам И, соединенным своими выхоцами через переключатели и трехвхоцовую схему ИЛИ с модулятором.

Устройство прецставлено на фиг. 1 изображена структурная схема прецложейного синтезатора; на фиг. 2 - схема вычислительного устройства.

Синтезатор состоит из экспонируюшей головки 1 с электроннолучевой трубкой 2 (ЭЛТ), отклоняющей системой 3 и пишущим объективом 4, блока 5 уп3 7177 равления экспонирующей головкой с усилителем записи 6, модулятором 7, генератором 8 случайного сигнала, генератором 9 растровых импульсов, анализатором 10 в виде вычислительного устройства, цилиндра 11 развертывающего устройства с закрепленным на нем фотоматериалом 12, узла 13 цветоделения, коммутационной схемы 14,и считывающего устройства 15. Анализатор 10

10 состоит из компарароров 16, 17, попарно, и параллельно включенных на выход узла цветоделения и связанных своими выходами со схемами И 18, которые через переключатель 19 свяэа- 15 ны с трехвхоцовой схемой ИЛИ 20.

Узел, цветоделения 13, оптически. связанный со считывающим устройством.

15, овоими выходами подключен: к входам анализатора 10, а через комму- 20 тационную схему 14 — к одному из входов модулятора 7; выход которого в свою очере дь", соединен с отклоняющей системой 3, предназначенной для отклонения светового пятна экспонирующей головки 1. Выход генератора 9 . растровых импульсов соединен с вторым входом усилителя записи и генератором

8 случайного сигнала, который подключен своим выходом к модулятору 7. Усилитель 6 записи подключен своим выходом к управляющему электроду ЭЛТ экспонирующей головки 1. Выходы попарно и параллельно включенных компараторов 16 и 17 соединены со вхемами И 18, выxoцы которых соединены с входами двухвходовых схем И 18, второй ступени, подключенных через трехпоэиционный переключатель 19 к трехвходовой схеме ИЛИ 20, выход которой и являет 4О ся выходом анализатора 10.

Сигнализатор работает следующим обI разом. цветной оригинал устанавливается на цилиндр развертывающего устройства 11 4 и подвергается иоэлеменчному сканированию. Световой поток, пропорциональный коэффициенту отражения или прозрачности сканируемого элемента оригйнала поступает на узел 18 цветоделения, где преобразуется в цветоделенные и цветокорректированные сиГналы. Эти сит

" йаМы "бдновреигенно поступают на анализатор 10 и через трехпоэиционный переключатель 14, на усилитель 6 записи для модуляции размера растровой точ ки, записываемой экспонирующей головкой 1. На второй вход усилителя 6 за0 э 4 писи подаются импульсы с генератора

9 растрового сигнала, обеспечивающие синхронизацию работы развертки экспонирующей головки 1, усилителя записи

6 и генератора 8 случайного сигнала, позволяет выделить сигнал фиксированной амплитуды по алгоритму..

0%Uвхa VVа

Uвх<И ф 0 >0

ЬХ 2 °

10 вых Наибольшего контраста, а следовательно, и заметности муар в трехкрасочной печати достигает при относительных площадях растровых точек, равных 33%.

Исходя из этого условия устанавливают уровни напряжении U è U в компараторах 16 и 17. Если величины двух или трех цветоделенных сигналов находятся в опасной зоне, на выходе схем И 18 возникают сигналы. "1", которые открывают соответственно две или одну схемы И 18 второй ступени и далее че, рез переключаФель 19 и схему ИЛИ 20 поступают на выход вычислительного устройства 4. Если же муароопасный сигнал поступает на вход анализатора лишь по одному каналу, то на выходе вырабатывается сигнал О, обеспечивающий подавление шумового сигнала в модуляторе 7. При записи второго цветоделения переключатель переводится в предназначенного для формирования отклоняющих импульсов случайной ам- плитуды. С выхода генератора 8 случайного сигнала импульсы поступают на модулятор 7. На второй вход модулятора 8 подводится выходной сигнал анализатора 10, предназначенный для управления прохождением импульсов случайного сигнала через модулятор 7 на его нагрузку - отклоняющую систему 3 растровой трубки экспонирующей головки 1.

Режим управления модулятором 7 определяется работой анализатора 10. Кажцый иэ трех цветоделенных сигналов поступает на двй компаратора 16 и 1 7, выходы которых соединены с входами двухвходовой схемы И 10. Данная схема позволяет формировать по каждому цветоделенному каналу зону выделения сигнала фиксированных амплитуд. Интервал зоны выделения амплитуды определяется фиксированными опорными напряжениями, U„и U, устанавливаемыми

В в компараторах 16 и 17. Схема из компараторов 16 и 17 и схемы И 1871770 среднее положение, что исключает влия ние сигнала первого цветоделенного канала на работу анализатора 10. Учитываетоя лишь соотношение сигналов во

2-ом и 3-м канале. Причем, наличие муароопасного сигнала лишь в одном из них дает на выходе анализатора 10 сигнал 0, соответствующий:подавлению шумового сигнала в модуляторе 7. При записи третьего цветоделенного иэоб- 10 ражения переключатели 19 переводятся. в нижнее положение, на выходе анализатора 10 постоянно устанавливается сигнал 0 и шумовая коррекция Муара отсуп:твует, так как воэможность его вознИкновения была уже учтена при записи соответствующих участков двух предыдущих цветоделений. Таким образом, в результате работы анализатора 10 его выходной сигнал 0" подавляет амплитуду шумового" сигнала в модуляторе

7, уменьшая случайное отклонение растровых точек от центров элементарных площадок регулярного растра, увеличиsaa тем самым четкость иэображения

25 и придавая его структуре более спокойный характер. Наличие на выходе устройства сигнала «1" указывает на необходимость использовании коррекции муара и обеспечивает прохождение шумового

30 сигнала через модулятор 7.

Выполнение и включение анализатора сигналов в электронный синтезатор позволяет учесть объективные закономер35 ности, связывающие контраст муаровых полос, а следовательно и заметность муара, с цветовым содержанием данного

5 6 участка изображения и выработать при этом модулирующий сигнал для относительного подавления шумовой коррекции.

Синтезатор цветоделенных растрированных фотоформ с подобным анализатором сигналов обеспечивает повышение качеств ва фотоформ.

Формула изобретения

1. Электронный синтезатор цветоделенных растровых фотоформ по авторскому свидетельству hb 538328, о т - л и ч а ю m и и I с я тTеeмM, что, с це- лью повышения качества мйогокрасочных изображений с нерегулярной растровой структурой путем использования модулирующего сигнала для учета цветового содержания сКанируемого участка иэображения, в нем дополнительно выполнена коммутационная схема, а два выхода узла цветоделения подключены ко входам анализатора и входам коммутационной схемы выход которой соединен со входом усилителя записи.

2. Синтезатор по п. 1, о т л и ч а юm и, и с я тем, что анализатор выполнен в виде вычислительного устройства, у которого входы и выходы компараторов попарно соединены соответственно с выходами узла цветоделения, и со входами схем И, выходы которых подключены к двухвходовым схемам И, соединенным своими выходами через переключателя и трехвходовую схему ИЛИ с модулятоPoM „

717705

Составитель- И, Теплова

Редактор А. Шмельн Техред Н. Ковалева Корректор С. Шекмар

Заказ 9843/64 Тираж 526 Подписное

UHHNFIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент», r. Ужгород, ул, Проектная, 4
