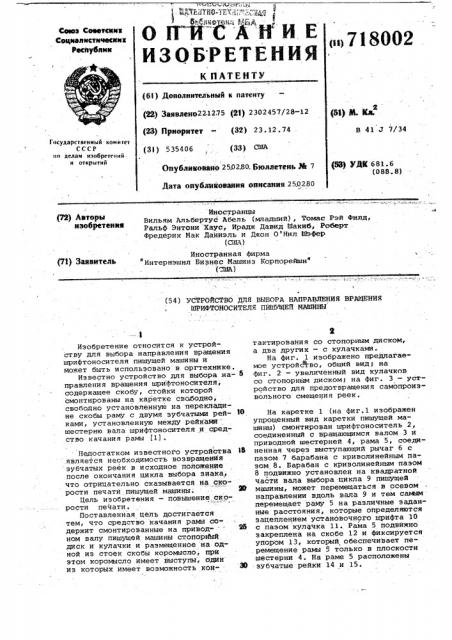

Изобретение относится к устройству для выбора направления вращения шрифтоносителя пишущей машины и может быть использовано в оргтехнике.

Известно устройство для выбора иа- 8 правления вращения шрифтоносителя, содержащее скобу, стойки которой смонтированы на каретке свободно, свободно установленную на перекладине скобы раму с двумя зубчатыми рей- ® ками, установленную между рейкаМи шестерню вала шрифтоносителя и средство качания рамы (1) .

Недостатком известного устройства 16 является необходимость возвращения зубчатых реек в исходное положение после окончания цикла выбора знака, что отрицательно сказывается на скорости печати пишущей машины.

Цель изобретения — повышение скорости печати, Поставленная цель достигается тем, что средство качания рамы содержит смонтированные на привод- ном валу пишущей машины стопорийй диск и кулачки и размещенное на одной из стоек скобы коромысло, при этом коромысло имеет выступы, один из которых имеет возможность кон- 8© тактирования со стопорным диском, а два других — с кулачками.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — увеличенный вид кулачков со стопорным диском; на фиг. 3 — устройство для предотвращения самопроизвольного смещения реек.

На каретке 1 (на фиг.l изображен упрощенный вид каретки пишущей машины) смонтирован шрифтоноситель 2, соединенный с вращающимся валом 3 и приводной шестерней 4, рама 5, соединенная через выступающий рычаг 6 с пазом 7 барабана с криволинейным пазом 8. Барабан с криволинейным пазоМ

8 подвижно установлен на квадратной части вала выбора цикла 9 пишущей машины, может перемещаться в осевом направлении вдоль вала 9 и тем самым перемещает раму 5 на различные заданные расстояния, которые определяются зацеплением установочного шрифта 10 с пазом кулачка ll. Рама 5 подвижно закреплена на скобе 12 и фиксируется упором 13, который обеспечивает перемещение рамы 5 только в плоскости шестерни 4. На раме 5 расположены зубчатые рейки 14 и 15.

718002

Барабан с криволинейным пазом создает определенные линейные перемещения, которые выборочно передаются на диаметрально противоположные стороны шестерни 4 через отрицательную приводную зубчатую рейку 14, которая обеспечивает первоначальное вращение шрифтоносителя 2 по часовой стрелке, или через положительную приводную зубчатую рейку, которая обеспечивает первоначальное вращение шрифтоносителя

2 против часовой стрелки. Скоба 12, определяющая направление перемещения шрифтоносителя 2, имеет форму кривошипа и может вращаться в каретке 1 для вознратно-поетупательного движения верхней перекладины 16, на которой свободно установлена рама 5 °

Два действующих в противоположные стороны выступа 17 и 18 изготовлены за одно целое с коромыслом 19, которое с помощью штифта 20 закреплено 20 на Одной из стоек скобы 12. Таким образом, выступы 17 и 18 закреплены на скобе 12, определяющей направление вращения шрифтоносителя 2 и, кроме того, могут перемещаться вдоль 25 оси вала 9 при вращении коромысла

l9 относительно оси штифта 20„ На коромысле 19 выполнен еще один выступ

21. На выступающем конце вала 9 размещены кулачки 22 и 23 и стопорный," диск 24. Кулачки 22 и 23 разделены стопорным диском 24, на котором име ется опорная кромка 25, которая выполнена на определенном участке окруЖйостй стопорного диска 24 Выступы 17 и 18 имеют такую форму,что каждый из них может быть соответственно устанонлен на поверхности кулачка 22 или 23. Выступы приводятся в движение от кулачков 22 или 23. В зависимости от того, какой из высту- 40 пов 17 или 18 находится на поверхности кулачка 22 или 23, будет поворачйваться скоба 12, опредЕляющая направление вращения шрифтоносителя

2 против часовой стрелки или по часовой стрелке.

Работа коромысла 19„, определяющего соединение между выступами

17 или 18 и кулачками 22 и 23 осуществляется через электромагнитный 5() привод 26, который действует в направлении, противоположном направлению действия возвратной пружины

27. Для этой цели также могут быть использованы другие виды приводов, например пненматический. Выступ

21 коромысла 19 выступает вниз и находится в контакте со стопорным диском 24. Опорная кромка 25 предот вращает смещение коромысла 19 йри его соприкосновении с выступом 21. " 60

Кроме поворота шрифтоносителя 2 на различные расстояния от исходного

: положения и обратно для выбОра знака кулачок 8 и рама 5 служат для поворота шрифтоносителя 2 на 180 в новое 65 исходное положение, так как это необходимо для работы в другом регистре.

Эта операция выполняется при выборе . положительного {в направлении часовой стрелки) смещения на б единиц (знаков) путем включения соответствующего установочного штифта 10 и зацеплением приводной рейки 15 с шестерней 4. В момент максимального отклонения кулачка 8 шрифтоноситель 2 будет повернут на б единиц против часовой стрелки и выступ 28 будет совмещен с рычагом 29 который соединен со скобой 12. Дальнейшее вращение вала 9 приводит к тому, что выступ 28 перемещает рычаг 29 и скобу 12 вправо, и шестерня 4 расцепляется с зубчатой рейкой 15 и входит в зацепление с приводной зубчатой рейкой 14. Так как кулачок 8 продолжает вращаться, он возвращается влево под действием пазов кулачка 11. Однако это движение влево создает добавочное вращение против часовой стрелки шрифтоносителя 2 за счет зацепления приводной зубчатой рейки 14 таким образом, что когда кулачок 8 возвратится в исходное положение, шрифтоноситель 2 поворачивается на 12 Единиц или на 180 против часовой стрелки. На раме 5 имеется блокирующий кронштейн 30, который соединяется с лапкой 31 установленной на соседней конструкции (не показанной на чертеже) для предотвращения произвольного смещения рамы 5. На фиг. За и Çc показано, как лапка 31 блокирует кронштейн

30. На фиг. Зв показано взаимное расположение деталей в начале цикла выбора в момент, когда лапка 31 не блокирует смещение кронштейна 30., На фиг. Зд показано расположение деталей в среднем положении в процессе . смещения, когда лапка 31 совмещена с прорезью 32 в кронштейне 30, что обеспечивает возможность смещения рамы 5.

Движение начинается одновременно с получением управляющего сигнала, который выбирает штифт 10 для зацепления с кулачком 8, а также он выбирает, должно ли коромысло 19 оставаться в нормальном положении, определяемом пружиной 27 или его необходимо сместить под действием привода

26. Если предположить, что рама 5 находится в положении, показанном на фиг.l, и что необходимо отрицатель- ное вращение шрифтоносителя 2, то привод 26 не включается и пруяина

27 устанавливает выступ 17 на кромкс 25 стопорного диска 24 в контакте с поверхностью кулачка 22. Вращение вала 9 н этом случае будет передаваться через поверхность кулачка

22 и выступ 17,при этом скоба 12 будет отклоняться по часовой стрелке так, что зубья приводной зубчатой

718002 рейки 14 войдут в зацепление с зубьями шестерни 4. В конце цикла приводная зубчатая рейка 14 останется в зацеплении с шестерней 4 до следующего:цикла выбора. Если следующий цикл также потребует отрицательного вращения шрифтоносителя 2, коромысло 19 снова совместит выступ 17 с поверхностью кулачка 22, однако смещение не произойдет, так как выступ 17 остался смещенным в крайнее положение по часовой стрелке B реэультате предыдущей операции. В случае, если в следующем цикле привод

26 будет включен, показывая, что требуется положительное вращение шрифтоносителя 2, в начале цикла

15 выступ 18 - будет совмещен со стопорным диском 24 и войдет в контакт с поверхностью кулачка 23. Таким образом вращение вала 9 будет приводить в движение выступ 18 и соответ- 20 ственно скоба выбора направления 12 будет перемещаться в направлении против часовой стрелки в положение, показанное на фиг. 1. Поверхности кулачков 22 и 23 расположены так, 25 что они могут воздействовать на соответствующие выступы 17 и 18 в то же время цикла, независимо от того, какой выступ выбран для проведения смещения.

Формула изобретения . Устройство для выбора направления вращения шрифтоносителя пишущей машины, содержащее скобу, стойки которой смонтированы на каретке свободно, свободно установленную на перекладине скобы раму с двумя зубчатыми рейками, установленную между рейками шестерню вала шрифтоносителя и средство качания рамы, о тл и ч а ю щ е е с я тем, что, с целью повиаения скорости печати, средство качания содержит смонтированные на приводном валу пишущей машины стопорный диск и кулачки и размещенное на одной из стоек скобы коромысло, при этом коромысло имеет выступы, один из которых имеет sîçможность контактирования со стопорным диском, а два других — с кулачками.
