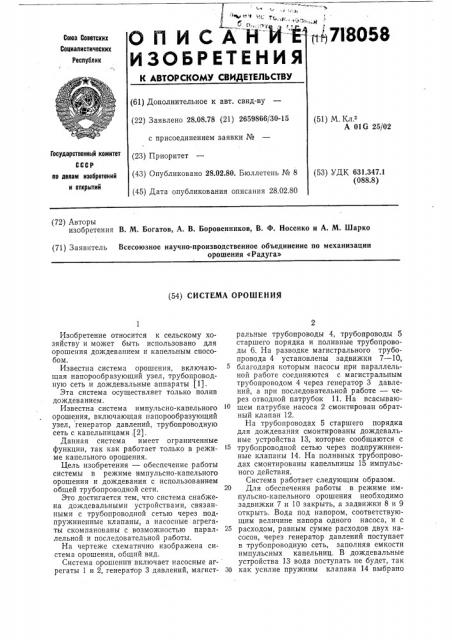

О П И С А Н И-Е

ИЗОБРЕТЕНИЯ

@7I8058

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 28.08.78 (21) 2659866/30-15 с присоединением заявки № (23) Приоритет (43) Опубликовано 28.02.80. Бюллетень № 8 (45) Дата опубликования описания 28.02.80 (51) И.К .

А 01G 25/02

Государствениый комитет

СССР (53) УДК 631.347.1 (088.8) по делам изобретеиий и открытий (72) Авторы изобретения В. М. Богатов, А. В. Боровенников, В. Ф. Носенко и А. М. Шарко (71) Заявитель Всесоюзное научно-производственное объединение по механизации орошения «Радуга» (54) СИСТЕМА ОРОШЕНИЯ

Изобретение относится к сельскому хозяйству и может быть использовано для орошения дождеванием и капельным способом.

Известна система орошения, включающая напорообразующий узел, трубопроводную сеть и дождевальные аппараты (1).

Эта система осуществляет только полив дождеванием.

Известна система импульсно-капельного орошения, включающая напорообразующий узел, генератор давлений, трубопроводную сеть с капельницами,(2).

Данная система имеет ограниченные функции, так как работает только в режиме капельного орошения.

Цель изобретения — обеспечение работы системы в режиме импульсно-капельного орошения и дождевания с использованием общей трубопроводной сети.

Это достигается тем, что система снабжена дождевальными устройствами, связанными с трубопроводной сетью через подпружиненные клапаны, а насосные агрегаты скомпанованы с возможностью парал- 2 лельной и последовательной работы.

На чертеже схематично изображена система орошения, общий вид.

Система орошения включает насосные агрегаты 1 и 2, генератор 3 давлений, магист- 30 ральные трубопроводы 4, трубопроводы 5 старшего порядка и поливные трубопроводы б. На разводке магистрального трубопровода 4 установлены задвижки 7 — 10, благодаря которым насосы при параллельной работе соединяются с магистральным трубопроводом 4 через генератор 3 давлений, а при последовательной работе — через отводной патрубок 11. На всасывающем патрубке насоса 2 смонтирован обратный клапан 12.

На трубопроводах 5 старшего порядка для дождевания смонтированы дождевальные устройства 13, которые сообщаются с трубопроводной сетью через подпружиненные клапаны 14. На поливных трубопроводах смонтированы капельницы 15 импульсного действия.

Система работает следующим образом.

Для обеспечения работы в режиме импульсно-капельного орошения необходимо задвижки 7 и 10 закрыть, а задвижки 8 и 9 открыть. Вода под напором, соответствующим величине напора одного насоса, и с расходом, равным сумме расходов двух насосов, через генератор давлений поступает в трубопроводную сеть, заполняя емкости импульсных капельниц. В дождевальные устройства 13 вода поступать не будет, так как усилие пружины клапана 14 выбрано

718058 большим, чем усилие от давления на этот клапан при параллельно работающих насосах. После заполнения всех импульсных капельниц генератор давлений автоматически снижает давление в трубопроводной сети. Капельницы опорожняются, выливая воду в очаги увлажнения. Затем генератор вновь соединяет сеть с насосами, и чередование циклов наполнения и выплесков капельниц на системе автоматически продолжается.

Для того, чтобы система работала в режиме дождевания, необходимо задвижки 8 и 9 закрыть, а задвижки 7 и 10 открыть.

При этом вода под напором, равном сумме напоров двух насосов, и с расходом, соответствующим расходу одного насоса, через обводной патрубок 11 поступает в трубопроводную сеть системы, минуя генератор

3. Вода заполняет все емкости у капельниц 2О импульсного действия. Благодаря повышенному давлению клапан 14 открывается, и вода для дождевания поступает к дождевальным устройствам 13. Капельницы при этом срабатывать не будут,так как генератор давлений не будет вырабатывать командные сигналы.

Обеспечение возможности работы системы в режиме импульсно-капельного орошения и дождевания позволяет создать оптимальные условия для развития сельскохозяйственных растений и получить прибавку урожая.

Формула изобретения

Система орошения, включающая насосные агрегаты, генератор давлений, трубопроводную сеть с импульсными капельницами, отличающаяся тем, что, с целью обеспечения работы системы в режиме импульсно-капельного орошения и дождевания, система снабжена дождевальными устройствами, связанными с трубопроводной сетью через подпружиненные клапаны, а насосные агрегаты скомпанованы с возможностью параллельной и последовательной работы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 244788, кл. А 01G 25/02, 1968, 2. Новое в технике и технологии полива.

Сборник научных трудов ВНИИМ и ТП.

Т. VIII, Коломна, 1975 с. 112 — 122 (прототип) .
