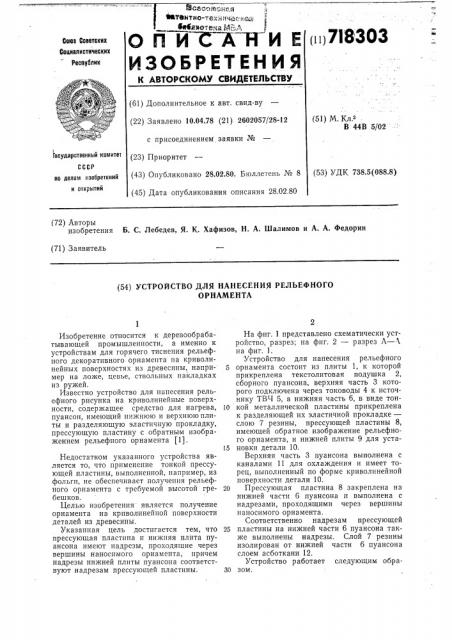

ОП ИСАЙИ Е

ИЗОБРЕТЕНИЯ и ц У!8 303

Саюв Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (51) М. Кл.

В 44В 5/02 (22) Заявлено 10.04.78 (21) 2602057/28-12 с присоединением заявки Ме

Государственный комитет (23) Приоритет (43) Опубликовано 28.02.80, Бюллетень № 8 (45) Дата опубликования описания 28.02.80

СССР по делам изобретений и открытий (53) УДК 738.5(088.8) (72) Авторы изобретения Б. С. Лебедев, Я. К. Хафизов, Н. А. Шалимов и А. А. Федорин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ РЕЛЬЕФНОГО

ОРНАМЕНТА

Изобретение относится к деревообрабатывающей промышленности, а именно к устройствам для горячего тиснения рельефного декоративного орнамента на криволинейных поверхностях из древесины, напри- 5 мер на ложе, цевье, ствольных накладках из ружей.

Известно устройство для нанесения рельефного рисунка на криволинейные поверхности, содержащее средство для нагрева, I0 пуансон, имеющий нижнюю и верхнюю плиты и разделяющую эластичную прокладку, прессующую пластину с обратным изображением рельефного орнамента (1).

Недостатком указанного устройства является то, что применение тонкой прессующей пластины, выполненной, например, из фольги, не обеспечивает получения рельефного орнамента с требуемой высотой гре- 20 бешков.

Целью изобретения является получение орнамента на криволинейной поверхности деталей из древесины.

Указанная цель достигается тем, что 25 прессующая пластина и нижняя плита пуансона имеют надрезы, проходягцие через вершины наносимого орнамента, причем надрезы нижней плиты пуансона соответствуют надрезам прессующей пластины. 30

На фиг. 1 представлено схематически устройство, разрез; на фиг. 2 — разрез А — Х на фиг. ).

Устройство для нанесения рельефного орнамента состоит из плиты 1, к которой прикреплена текстолитовая подушка 2, сборного пуансона, верхняя часть 3 которого подключена через тоководы 4 к источнику ТВЧ 5, а нижняя часть 6, в виде тонкой металлической пластины прикреплена к разделяющей их эластичной прокладке— слою 7 резины, прессующей пластины 8, имеющей обратное изображение рельефного орнамента, и нижней плиты 9 для установки детали 10.

Верхняя часть 3 пуансона выполнена с каналами 11 для охлаждения и имеет торец, выполненный по форме криволинейной поверхности детали 10.

Прессующая пластина 8 закреплена на нижней части 6 пуансона и выполнена с надрезами, проходящими через вершины наносимого орнамента.

Соответственно надрезам прессующей пластины на нижней части 6 пуансона также выполнены надрезы, Слой 7 резины изолирован от нижней части 6 пуансона слоем асботкани 12.

Устройство работает следующим образом.

718303

Фиг. 1

Деталь 10 устанавливают на нижнюю плиту 9 и производят обжатие ее пуансоном через прессующую пластину 8, одновременно нагревая ее нижней частью 6 пуансона, которая разогревается вихревыми токами, наводящимися высокочастотным магнитным полем, возбуждаемым ТВЧ, проходящим по верхней части 3 пуансона. Нагретая прессующая пластина 8 под давлением внедряется в древесину, благодаря надрезам облегчает криволинейную поверхность, оформляя рельефный орнамент на детали.

Надрезы, выполненные на прессующей пластине, дают возможность увеличить ее толщину при сохранении гибкости и обеспечивают получение на криволинейной поверхности древесины орнамента с требуемой высотой гребешков (в пределах 0,6—

0,8 мм).

Формула изобретения

Устройство для нанесения рельефного орнамента, содержащее средство для нагре5 ва, пуансон, имеющий нижнюю и верхнюю плиты и разделяющую эластичную прокладку, прессующую пластину с обратным изображением рельефного орнамента, о т л и ч аю щ е е с я тем, что, с целью получения

10 орнамента на криволинейной поверхности деталей из древесины, прессующая пластина и нижняя плита пуансона имеют надрезы, проходящие через вершины наносимого орнамента, причем надрезы нижней плиты

15 пуансона соответствуют надрезам прессующей пл а сти н ы.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3613570, кл. В 44В

20 5/02, 1971.

718303 пег, 2
