Реферат



Kr1aCC 76b, 10

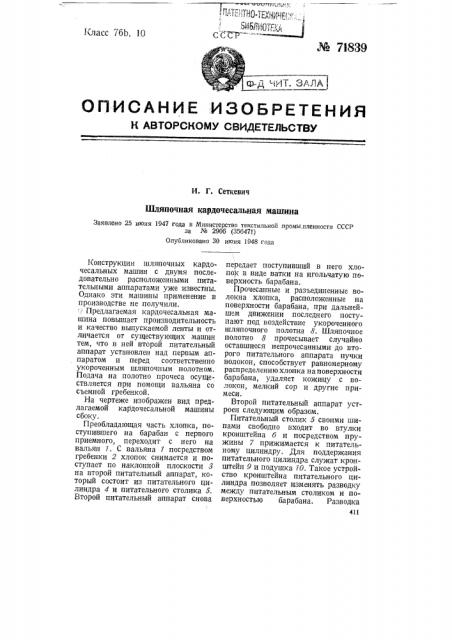

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. Г. Сеткевич

Шляпочная кардочесальная машина

Заявлено 25 июня 1947 года в Министерство текстильной промыпленности СССР за № 290б (356471) Опубликовано 30 июня 1948 года

Конструкции шляпочных кардочесальных машин с двумя последовательно расположенными питательными аппаратами уже известны.

Однако эти машины применение в производстве не получили.

:- Предлагаемая кардочесальная машина повышает производительность и качество выпускаемой ленты и отличается от существующих машин тем, что в ней второй питательный аппарат установлен над первым аппаратом и перед соответственно укороченным шляпочным полотном.

Подача на полотно прочеса осуществляется при помощи вальяна со съемной гребенкой.

На чертеже изображен вид предлагаемой кардочесальной машины сбоку.

Преобладающая часть хлопка, поступившего на барабан с первого приемного, переходит с него на вальян 7. С вальяна 7 посредством гребенки 2 хлопок снимается и поступает по наклонной плоскости 3 на второй питательный аппарат, который состоит из питательного цилиндра 4 и питательного столика 5.

Второй питательный аппарат снова передает поступивший в него хлопо в виде ватки на игольчатую поверхность барабана.

Прочесанные и разъединенные волокна хлопка, расположенные на поверхности барабана, при дальнейшем движении последнего поступают под воздействие укороченного шляпочного полотна 8. Шляпочное полотно 8 прочесывает случайно оставшиеся непрочесанными до второго питательного аппарата пучки волокон, способствует равномерному распределению хлопка на поверхности барабана, удаляет кожицу с волокон, мелкий сор и другие примеси.

Второй питательный аппарат устроен следующим образом.

Питательный столик 5 своими шипами свободно входит во втулки кронштейна б и посредством пружины 7 прижимается к питательному цилиндру. Для поддержания питательного цилиндра служат кронштейн 9 и подушка 70. Такое устройство кронштейна питательного цилиндра позволяет изменять разводку между питательным столиком и поверхностью барабана. Разводка

411 г — Л—

¹ 71839 между ними фиксируется посредством болта 11.

В целях избежания повреждения поверхности питательного столика рифлями питательного цилиндра, при отсутствии ватки, по концам питательного цилиндра имеются выточки, на которые надеваются кольца с таким расчетом, чтобы при отсутствии ватки между питательным цилиндром и столиком имелся зазор около 0 001 дм, Ъ 1 по

< с.:пцв г-i

J I „ I

1 ,I I

Г !

I ! Ч

I (., 1

1 !

I

I !

1 !

1.-1 )lll

°

° ,rr + э. ч

11 .ъ etage> Ц ° и, r и

ii ,у====в (, //

Отв. редактор М. М. Акишин

4 l2

Предмет изобретения

Шляпочная кардочесальная машина с применением двух последовательно расположенных питательных аппаратов, о т л и ч а ю щ а яс я тем, что второй питательный аппарат установлен на машине перед соответственно укороченным шляпочным полотном 8, причем подачапод него прочеса осуществлена с помощью вальяна 1 со съемной гребенкой 2 и питательного столика.

Редактор С. Г. Сухушии.
