Композиция для изготовления теплоизоляционных изделий

Композиция для изготовления теплоизоляционных изделий

Иллюстрации

Показать все

Реферат



ОП ИСАНИЕ

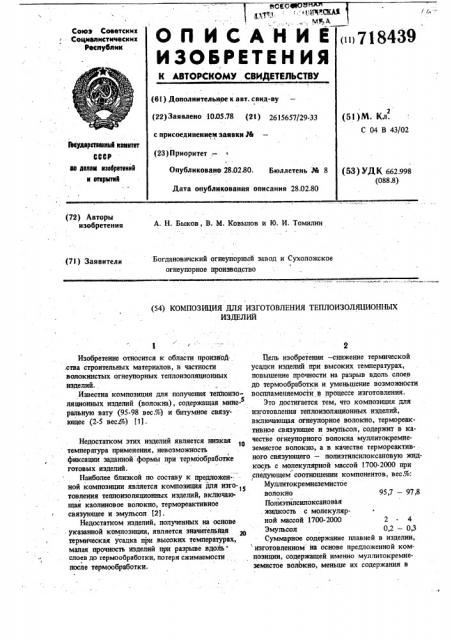

ИЗОБРЕТЕН ИЯ 718439

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (51)М. Кл.

С 04 В 4З/02 (22) Заявлено 1005 78 (21) 2615657/29-ЗЗ с присоединением заявки ле

Ввуюретввннй квззнтвт

CCCP ав делам «зееретеннй н втврытнй (23) Приоритет .— (53) УДК 662.998 (088.8) Опубликоваио 28.0280. Бюллетень М 8

Дата опубликования описания 28.02.80 (72) Авторы изобретения

А. Н. Быков, В. М. Ковылов и 10. И. Томилин

Богдановичский огнеупорный завод и Сухоложское огнеупорное производство (71) Заявители (54) КОМПОЗИЦИЯ ДЛЯ ИЗГОТОВЛЕНИЯ ТЕПЛОИЗОЛЯЦИОННЫХ

ИЗДЕЛИЙ

Изобретение относится к области производ .ства строительных материалов, в частности волокнистьзх огнеупорных теплоизоляционных изделий.

Известна композиция для получения теп1юизоляционных изделий (волокна), содержащая минеральную вату (95-98 вес%} и битумное связующее (2-5 вес %) (1), Недостатком этих изделий является низкая температура применения, невозможность фиксации заданной формы при термообработке готовых изделий.

Наиболее близкой по составу к предложениои композиции является композиция для изго-1 товления теплоизоляционных изделий, включающая каолиновое волокно, термореактивное связующее и эмульсол (21.

Недостатком изделий, полученных на основе укаэанной композиции, является значительйая термическая усадка при высоких температурах, малая прочность иэделий при разрыве вдоль слоев до термообработки, потеря сжимаемости

J после термообработки.

Пель изобретения — снижение термической усадки изделий при высоких температурах, повышение прочности на разрыв вдоль слоев до термообработки и уменьшение возможности ! воспламеняемости в процессе изготовления.

Это достигается тем, что композиция для изготовления теплоизоляционных изделий, включающая огнеупорное волокно, термореактивное связующее и эмульсол, содержит в качестве огнеупорного волокна муллитокремнеземистое волокно, а в качестве термореактивного связующего — полиэтилсилоксановую жидкость с молекулярной массой 1700-2000 при следующем соотношении компонентов, вес.%:

Муллитокремнеземистое волокно 95,7 — 97,8

Полиэтилсилоксановая . жидкость с молекулярной массой 1700-2000 2 - 4

Эмульсол 0,2 — 0,3

Суммарное содержание плавней в изделии, изготовленном- на Основе предложенной композиции, содержащей именно муллитокремнеземистое волокно, меньше их содержания в

3 . 718439 известном материале. Это приводит к уменьше с температурой 170"С. В водяной пар вводят нию потерь при прокаливании, значительно связующее, состоящее из полиэтилсилоксановой снижает термическую усадку изделий, что"" жидкости и эмульсола. Волокна, образовавшиеся предотвращает разрывы материала и обеспечи- в результате раздува струи расплава, попадают вает возможность его применения в рабочем на движущуюся транспортерную ленту камеры огнеупорном слое футеровки термических волокноосаждения и образуют равномерный печей. волокнистый слой. Цри выходе из камеры .Технологический процесс производства тепло- волокноосаждения полученный материал уплотизоляционных огнеупорных волокнйстйх изде- няют до необходимой величины прижимными

mR заключается в следующем. 1о валками, раскраивают дисковыми ножами и руСмесь глинозема и кремнезема плавят попируют. в электродуговой печн при 2200-2500 С и выте-: gûëè изготовлены образцы теплоизоляцион "Йающую из печи струю расплава раздувают нь1х изделий на основе составов, представленпотоком энергоносителя — водяным паром ных в табл, 1.

Таблица 1

Эмульсол, вес,%

Полиэтилсилоксановая жидкость, вес.%

Состав Муллитокремнеземистое волокно, вес.%

95,7

96,75

0,25

0,2

ЗО

Изделие на основе предложенног

Т t

Прототип

Показатели

Объемная масса, / 3

100

100

Предел прочности при разрыве вдоль слоев до термообработки, гс/см

62

12.Предложенный материал имеет мягкую тканевую эластйчную структуру, а влажность его не превышает 1%.

При производстве волокна с применением в качестве связующего полиэтилсилоксановон жидкости с молекулярной массой 1700-2000 устрайяется возможность воспламейения в камере волокноосаждения при попадании в слой ковра крупных включейий недораэдутого расплава..

Полизтилсилоксановая жидкость с меньшей молекулярной массой не позволяет получать теплоиэоляционные изделия с указанными свойствами.

Изделие с указанным содержанием компонентов имеет высокие теплоизоляционные свойства, упрочняется при температурй< вйше

l

240 С и приобретает фиксированную форму теплоизолируемой поверхности. Оно может эффективно использоваться в качестве высокотемпературного теппоизоляционного материала для нагревательных и термических печей, воздухонагревателей и вспомогательнйх уст1 1 ройств доменных печей, тепловой изоляции турбин, в ракетной и атомной технике.

Применение изделия позволяет получить ориентировочный экономический эффект

2100 руб/т за счет сокращения теплопотерь на 30-40%, уменьшения объема и веса футеровкй в 2-9 раз, сокращения трудозатрат при монтаже футеровки.

Физико- механические показатели полученных образцов и известного материала приводятся в табл. 2, т

Таблица 2

718439

Линеиная термическая усадка при

1260 С, %

3,1

2,7

6,8-8

3,6

1750-1780

Огнеупорность, С

1770

1820

1795

0,13

0,15

0,15

Сжимаемость под нагрузкой 3 кгс/см после термообработки

360 С и давлении

10 кгс/см в течение

3-4 мин, %

Не обладает

Потери при прокалив анин,%

8 и более

Составитель М. Бегляров

Техред М.Келемеш

Корректор М. Пожо

Редактор Д. Павлова

Заказ 9976/4 Тираж 671

ИНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", r, Ужгород, ул, Проектная, 4

Коэффициент теплопроводности при

700 С, ккал/м-ч-град 0,17

Формула изобретения

Композиция для изготовления теплоизоляционных изделий, включающая огнеупорное волокно, термореактивное связующее и эмульсол,, отличающаяся тем, что, с целью снижения усадки иэделий при высоких температурах, повышения прочности на разрыв вдоль слоев до термообработки и уменьшения возможности воспламеняемости в процессе нзго- 4р товления, она содержит в качестве огнеупорного волокна муллитокремнеземистое волокно, -:а в качестве термореактивного связующего полиэтилсилоксановую жидкость с молекулярной массой 1700-2000 при следующем соотношении компонентов, вес.%:

Муллитокре мне земистое волокно 95,7 — 97,8

Полиэтилснлоксановая жидкость с молекулярной массон 1700-2000 2 — 4

3мульсол 0,2 — 0,3

Источники информации, принятые во внимание при экспертизе

1. Вельсовский В. Н. и др. Минераповатные утеплители. М., Стройиздат, 1963, с.6.

2. Стрелов К. К., Мамыкин П. С. Технология огнеупоров. Ml., "Металлургия", 1978, с.271.
