Способ получения стабилизированных изделий из поликарбоната

Способ получения стабилизированных изделий из поликарбоната

Иллюстрации

Показать все

Реферат

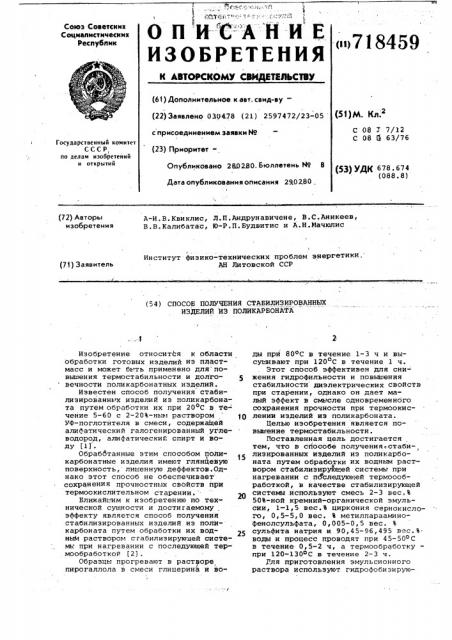

I й «>718459

ОП ИГРАНИ Е

ИЗОБРЕТЕНИЯ

Союз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 030478 (21) 2597472/23-05 (51)М. Кл.2 с присоединением заявки №

С 08 У 7/12

С 08 5 63/76 (23) ПриоритетГосударственный комитет

СССР, по делам изобретений и открытий

Опубликовано 280280. Бюллетень ¹ 8 (53) УДК 678 674 (088 ° 8) Дата опубликования описания 2Я0280

А-И. В. Квиклис, Л. П. Андрунавичене, В.С. Аникеев, В.В.Калибатас, Ю-P.Ï.Áóäâèòèñ и A.Н.Иачюлис (72) Авторы изобретения

Институт физико-технических проблем энергетики, АН Литовской ССР (71) Заявитель (5 4 ) СПОСОБ ПОЛУЧЕНИЯ СТАБИЛИЗИРОВАННЫХ

ИЗДЕЛИЙ ИЗ ПОЛИКАРБОНАТА

Изобретение относится к области обработки готовых иэделий из пластмасс и может быть применено для повышения термостабильности и долговечности поликарбонатных иэделий.

Известен способ получения стабилизированных изделий из поликарбоната путем обработки их при 20 С в Течение 5-60 с 2-20%-ным раствором

УФ-поглотителя в смеси, содержа)цей алифатический галогенированный углеводород, алифатический спирт и воду (1) .

Обработанные этим способом поли1 карбонатные иэделия имеют глянцевую поверхность, лишенную деффектов.Однако этот способ не обеспечивает сохранения прочностннх свойств при термоокислительном старении.

Ближайшим к изобретению о технической сущности и достигаемому, эффекту является способ получения стабилизированных изделий из поликарбоната путем обработки их водныл раствором стабилизирующей системь.. при нагревании с последующей термообработкой (2).

Образцы прогревают в растворе пирогаллола в смеси глицерина H воды при 80оС в течение 1-3 ч и высушивают при 120 С в течение 1 ч.

Этот способ эффективен для сни-

5 жения гидрофильности и повышения стабильности диэлектрических свойств при старении, однако он дает малый эффект в смысле одновременного сохранения прочности при термоокислении изделий из поликарбоната.

Целью изобретения является повышение термостабильности.

Поставленная цель достигается тем, что в способе получения..стабилизированных изделий из поликарбоната путем обработки их водным раствором стабилизирующей системы при нагревании с пдследующей термоообработкой, в качестве стабилизирующей системы используют смесь 2-3 вес.Ъ

50%-ной кремний-органической эмульсии, 1-1,5 вес.В циркония сернокислого, 0,5-5,0 вес. Ъ метилпарааминофенолсульфата, 0,005-0,5 вес. Ъ сульфита натрия и 90,45-96,495 вес.в воды и процесс проводят при 45-500С в течение 0,5-2 ч, а термообработку— при 120 130 С в течение 2 3 ч.

Для приготовления эмульсионного раствора используют гндрофобиэирую7184 щую жйдкость Г1Ж-94 (йолимер этил- " гидросилоксана). Из нее готовят

50%-ную водную эмульсию. Данная эмуль-. сия затвердевает при 180-190 С.Поо скольку термообработка поликарбонат- нь6с иэделий при такой температуре невозможна — изделия теряют форму,то дж? снижения температуры затвердевания в эмульсионный раствор добавляют катализатор — цирконий сернокис лый, что приводит к затвердеванию эмульсии при 120-130ОС в течение 23 ч. Такой диапазон температуры и времени термообработки также является наиболее благоприятным с точки зрения снижения внутренних напряжений, возникающих в изделиях после . 15 их" от ь я.Для более длительного сохранения работоспособности стабилизирующего раствора диффузионную стабилизацию проводят при 45-50 C в течение 0 5- ;ф

2 ч. В качестве термостабилиэатора

Т а блиц а 1

Состав, вес.%

50%- ная кр емнийорганическая эмульсия

2,0 1

2,0

Цирконий сернокислый

1,0

1,0 0,5

1,5

1,0

5 0 3,0 3,0 3,0

Метилпарааминофенолсульфат.3,0

Сульфит натрия

0,03 0,05 0,03 . 0,03 0,03

93,97 91,95 95,47 92,47 93,97

Вода

В растворы, температура которых

50оС, погружаются образцы и вйдерживаются 0,5-2 ч.

Ингредиенты стабилизирующей системы : 1

Заданное количество эмульсии смешивают с водой отдельно и затем добавляют водный раствор с другими ингредиентами, растворение которых в воде может быть проведено в любой последовательности.

Пример термофиксации стабилизированных иэделий.

59 4

I применяют метилпарааминофенолсульфат.

Изобретение иллюстрируется следующими примерами.

Пример изготовления 50%-ной водной эмульсии на,основе кремнийорганической жидкости.

В 0,5 кг воды растворяют 20г эмульгатора сольвара (сополимер поливинилового спирта и:поливинилацетата} и, непрерывно перемешивая, добавляют 0,48 кг кремнийорганической жидкости. ГКЖ-94, после чего эмульсию перемешивают еще в течение 0,5 ч.

Эмульсия имеет белый цвет.

Пример составления стабилизирующего раствора и проведения диффузионной стабилизации.

Растворы могут быть составлены с различной концентрацией стабилизатора. Составы стабилизирующего раствора приведены в табл. 1.

Образцы, извлеченные из раствора, помещают, на 2 ч в термостат, температура в котором 125 С.

Эффективность диффузионной стабилизации предлагаемым способом оценивается по изменению разрушающего напряжения, мн/м, поликарбоната при

2 растяжении после термоокисления в среде воздуха при 160ОС. Стабилизация и термообработка изделий проводятся в, растворах, укаэанных в табл.1.

Полученные результаты сведены в табл. 2.

718459

Таблица2

Время термоокисления, ч

49 45 48 47 48 51 51 50

40 41 46 43 56 55 47 52

300

500

39 42

39 37

37 37

1000

1500

Формула изобретения

Составитель И.Чернова

Редактор Г.Прусова Техред О.Легеза корректор Я.Веселовская

Заказ 9979/5 Тираж 5 4 9

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.,д.4/5

Подписное

Филиал ППП Патент, r.Óæãoðoä, ул.Проектная, 4

Оценка гидрофобных свойств по- - ЯЯ верхности поликарбоната была проведена после стабилизации и термообработки.

Угол смачивания поверхности поликарбоната водой, определенный мето- gg дом лежащей капли, равен 91О, а для нестабилиэирсванного поли-карбоната — 85

Таким образом, описанный способ получения стабилизированных изделий из поликарбоната позволяет сохранить гидрофобные,свойства поверхнос" ти иэделий из поликарбоната и повысить их термостабильность.

Способ получения стабилизированных изделий иэ поликарбоната .путем обработки их водным раствором стаби40 43 56 55 40 44

39 40 -48 47. 30 41

31 39 40 45 22 27 лиэирующей системы при нагревании с последующей термообработкой, о тл и ч а ю шийся тем, что, с целью повышения термостабильности, в качестве стабилизирующей системы используют смесь 2-3 вес. % 50%-ной кремнийорганической эмульсии, 1 1,5 вес. Ъ циркония сернокислого, 0,55,0 вес. % метилпарааминофенолсульфата, 0,005-0,5 вес. Ъ сульфита натрия и 90,45-96,495 вес. В воды и процеес проводят при 45-50ОС в течение

0,5-2 ч, а термообработку — при

120-130ОС в течение 2-3 ч.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ Р 2211641, кл. С 08 L 69/00, опублик. 20.09 .73.

2. Авторское свидетельство СССР

Р 454236, кл. С 08 L 69/00, 10. 11.72 (прототип).
