Способ облицовки поверхностей стен зданий и сооружений

Способ облицовки поверхностей стен зданий и сооружений

Иллюстрации

Показать все

Реферат

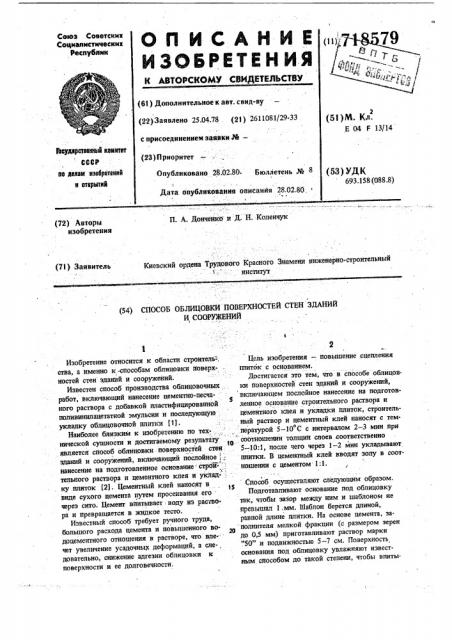

СоюЗ Советских

Социалистических

Республик (61) Дополнительное к авт. свнд-ву (22) Заявлено 25.04.78 . (21) 2б11081/29-33 (51)M, Кл.

Е 04 F 13/14 с присоединением заявки М—

Веударствеииьй кеивтет

СССР пе левак изееретений н етерытяй (23) Приоритет

Опубликовано 28.02.80 Бюллетень М 8 (53) УДК

693.158 (088,8) Дата опубликования описанйя 28.02.80.

П. А. Донченко и Д. Н. Коленчук (72) Авторы изобретения

Киевский ордена Трудового Красного Знамени инженерно-строительный институт (71) Заявитель (54) СПОСОБ ОБЛИЦОВКИ ПОВЕРХНОСТЕЙ СТЕН ЗДАНИЙ

И, СООРУЖЕНИЙ

Изобретение относится к области строитель=. ства, а именно к-способам облицовки поверх-, ностей стен зданий и сооружений.

Известен способ производства облицовочных работ, включающий нанесение цементно-песча- : ного раствора с добавкой пластифицированной

5 поливинилацетатной эмульсии и последующую укладку облицовочной плитки f1).

Наиболее близким к изобретению по технической сущности и достигаемому результату является способ облицовки. поверхностей стен зданий и сооружений, включающий послойное, . нанесение на подготовленное основание: строк"" телыгого раствора и цементного клея и уклад- .: ., ку.плиток (21. Цементный клей наносят в виде сухого цемента путем просеивания .его через сито. Цемент впитывает воду из раствора и превращается в жидкое тесто, Известный способ требует ручного труда, большого расхода цемента и повышенного водоцементного отношения в растворе, что вле= чет увеличение усадочных деформаций, а следовательно, снижение адгезии облицовки к поверхности и ее долговечности.

Цель изобретения — повышение сцепления плиток с основанием.

Достигается это тем, что в способе облицовки поверхностей стеь зданий и сооружений, включающем послойное нанесение на подготовленное основание строительного раствора и цементного клея и укладки плиток, строительный раствор и цементный клей наносят с температурой 5-10 С с интервалом 2 — 3 мнн при соотношении толщин слоев соответственно

5 — 10:1, после чего через 1 — 2 мин укладывают плитки. В цементный клей вводят золу в соотношении с цементом 1:1.

Способ осуществляют следующим образом, Подготавливают основание под облицовку так, чтобы зазор между ним и шаблоном не превышал 1.мм. Шаблон берется длиной, равной длине плитки, На основе цемента, заполнителя мелкой фракции (с размером зерен до 0,5 мм) приготавливают раствор марки

".50" и подвижностью 5 — 7 см. Поверхность основания под облицовку увлажняют известным способом до такой степени, чтобы впитыСоставитель 8. Лебедев

Техред М.Келемеш Корректор А. Гриценко

Редактор Н. Павлова

Заказ 9960/8

Тираж 772. Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открьпии

113035, Mocksa, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП "Патент"., г. Ужгород, ул. Проектная, 4 Ю Wk М. ЮМ Ф

3 . 71857 ванне воды основанием прекратилось (до появления подтеков). Путем сопловаиия или другим способом приготовленный раствор наносят иа основание в таком количестве, чтобы itoеле его разравнивания толщина слоя составила не более 3 мм. Одновременно йриготавливают клеющий раствор, марка которого должна быль в 3-4 раза выше подстилаю- щего. Этот раствор представляет собой цементное тесто с добавкой небольшого количества тонко- 10 дисперсного заполнителя,как,например, эолы-уно- ! са, тонкость частиц которой такая же, как цемента.

„Монсистейция клеющего раствора подвиж. ностъю 7-10 ам уточняется оаьггным путем иэ расчета нанесения его на подстилающий 15 слой соилованием (или напыленйем) толщиной 0,2-0,4 мм. Время от окойчанйя разрав-. ииваиия нодстилающего слоя раствора до начала нанесения клеющего не должно превышать 2 — 3 мин, а от конца нанесения клею- 20 щего раствора до укладки плитки — не более 1 — 2 мин. Температура обойх растворов в момент укладки должна бьдь: не выше

+10 С. Плитку укладьгвают с зазором лежду собой не более 1 мм. Уход за свежеуложен- 25 ной облицовкой состоит в поддерживании, заданной влажности раствора.

В описываемом способе вследствие применения вязких низководосодержащих составов эо при определенных условиях (применение STIJ„ .сухая, жаркая и ветренная погода) ложное схватывание наступает уже через 2 — 3 мин по-сле нанесения слоя раствора. При устройстве облицовки Йолов ложное схват ьшание "не опасно, так как применяется размолаживание раствора. При облицовке стен это исключено, / так как раствор оплывает. Таким образом, дпя исключения ложного схватывания необходимо снимать температуру по меньшей мере до +10 С. или до минимальной плюсовой.

Пример, На подготовленное основание — поверхность стены — наносят строительный раствор толщиной слоя 3 мм, затем через 2 мнн на него наносят цементный клей с добавкой золы удельной поверхности

3000 см /г (соотношение цемент;зола=1:l), толщина слоя 0,3 мм, температура строительного раствора и цементного клея +10 С, затем через 1 мин укладывают плитку.

Облицовка произведенная описываемым способом, имеет сцепление с основанием, на

30 — 50% превышающее адгезию облицовки, полученной известным способом, отличается долговечностью и сниженным расходом цемента.

Формула изобретения

1: Способ облицовки поверхностей стен зданий и сооружений, включающий послойное нанесение на подготовленное основание строительного раствора и цементного клея и укладку плиток, отличающийся тем, что, с целью повышения сцепления плиток с основанием, строительный раствор и цементный клей наносят с температурой 5 — 10 С с интервалом 2-3 мин при соотношении толщин слоев соответственно 5 — 10:1, после чего через 1 — 2 мин укладывают плитки.

2. Способ ло п. 1, отличающийся тем, что в цементный клей вводят золу в соотношении с цементом 1:1.

Источники информации,, принятые во внимание при экспертизе

1. Справочник строителя, М,, 1976, с. 210.

2. Шекелев А. М. Штукатурные работы. M., "Высшая школа", 1970, с. 282,
