Тепловая труба
Иллюстрации
Реферат

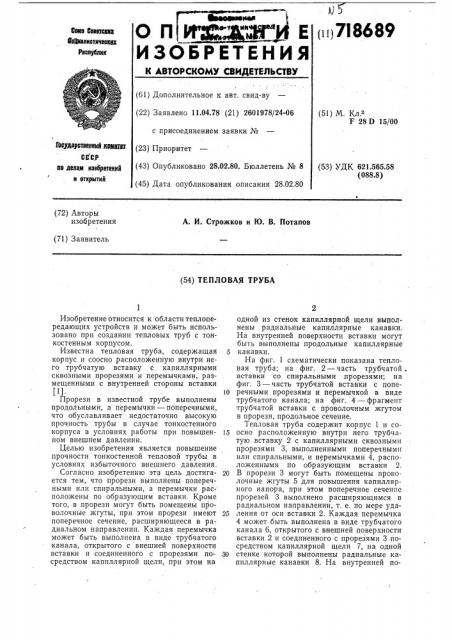

Oll Ъ"Ме
ИЗОБРЕТЕНИЯ
11 ц 7I 8689
CoN8 6вввусящ
@ОЖавиетичеекцх
Рвелублик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 11.04.78 (21) 2601978/24-06 с присоединением заявки № (23) Приоритет (43) Опубликовано 28.02.80. Бюллетень № 8 (45) Дата опубликования описания 28.02.80 (51) М. Кл.а
F 28 D 15/00
Гяяударятввяеый кямнтв
СВС,Р цо девам изебрете1ей и открытий (53) УДК 621.565.58 (088.8) (72) Авторы изобретения
А. И. Строжков и Ю. В. Потапов (71) Заявитель (54) ТЕПЛОВАЯ ТРУБА
Изобретение относится к области теплопередающих устройств и может быть использовано при создании тепловых труб с тонкостенным корпусом.
Известна тепловая труба, содержащая д корпус и соосно расположенную внутри него трубчатую вставку с капиллярными сквозными прорезями и перемычками, размещенными с внутренней стороны вставки (1) 10
Прорези в известной трубе выполнены продольными, а перемычки — поперечными, что обуславливает недостаточно высокую прочность трубы в случае тонкостенного корпуса в условиях работы при повышен- 15 ном внешнем давлении.
Целью изобретения является повышение прочности тонкостенной тепловой трубы в условиях избыточного внешнего давления.
Согласно изобретению эта цель достига- 20 ется тем, что прорези выполнены поперечными или спиральными, а перемычки расположены по образующим вставки. Кроме того, в прорези могут быть помещены проволочные жгуты, при этом прорези имеют 25 поперечное сечение, расширяющееся в радиальном направлении. Каждая перемычка может быть выполнена в виде трубчатого канала, открытого с внешней поверхности вставки и соединенного с прорезями по- Ç0 средством капиллярной щели, при этом на одной из стенок капиллярной щели выполнены радиальные капиллярные канавки.
На внутренней поверхности вставки могут быть выполнены продольные капиллярные канавки.
На фиг. 1 схематически показана тепловая труба; на фиг. 2 — часть трубчатой, вставки со спиральными прорезями; на фиг. 3 — часть трубчатой вставки с поперечными прорезями и перемычкой в виде трубчатого канала; на фиг. 4 — фрагмент трубчатой вставки с проволочным жгутом в прорези, продольное сечение.
Тепловая труба содержит корпус 1 и соосно расположенную внутри него трубчатую вставку 2 с капиллярными сквозными прорезями 3, выполненными поперечнымп или спиральными, и перемычками 4, расположенными по образующим вставки 2.
В прорези 3 могут быть помещены проволочные жгуты 5 для повышения капиллярного напора, при этом поперечное сечение прорезей 3 выполнено расширяющимся в радиальном направлении, т. е, по мере удаления от оси вставки 2. Каждая перемычка
4 может быть выполнена в виде трубчатого канала 6, открытого с внешней поверхности вставки 2 и соединенного с прорезями 3 посредством капиллярной щели 7, на одной стенке которой выполнены радиальные капиллярные канавки 8. На внутренней поФормула изобретения
1. Тепловая труба, содержащая корпус и соосно расположенную внутри него трубг
Риг. /
puz 2 Ъ М1 .„. 18ф89 ...„. -„,„
3 4 верхности вставки 2 могут быть выполнены " чатую вставку с капиллярными сквозными продольные капиллярные канавки 9. Меж- прорезями и перемычками, размещенными ду внутренней поверхностью корпуса 1 и с внутренней стороны вставки, о т л и ч а ювнешней поверхностью вставки 2 могут щ а я с я тем, что, с целью повышения прочбыть размещены дистанционные проставки 5 ности тонкостенной тепловой трубы,вуслоили капиллярно-пористая структура (напри- виях избыточного внешнего давления, промер, слой сетки). рези выполнены поперечными или спиральПри работе трубы испарение и конденса- ными, а перемычки расположены по обрация теплоносителя происходит на участках зующим вставки. прорезей 3 и в канавках 9. Возврат конден- lo 2. Труба по п. 1, отличающаяся тем, сата происходит по зазору между вставкой что в прорези помещены проволочные
2 и корпусом 1, а также по трубчатым жгуты. каналам 6 перемычек 4, куда конденсат 3. Труба по пп. 1 и 2, отл ич а ющая ся попадает через радиальные капиллярные тем, что прорези имеют поперечное сечение, канавки 9. Из трубчатых каналов 6 кон- 15 расширяющееся в радиальном направледенсат по радиальным капиллярным кана- нии. лам 8 попадает в зазор, между вставкой 2 4. Труба по п. 1, отличающаяся тем, и корпусом 1, а также в прорези 3, а из что каждая перемычка выполнена в виде них — в продольные капиллярные канав- трубчатого канала, открытого с внешней ки 9. Для уменьшения гидравлического со- 20 поверхности вставки и соединенного с пропротивления жидкостного тракта на наруж- резями посредством капиллярной щели. ной поверхности вставки 2 могут быть вы- 5. Труба по п. 4, о тл и ч а ю щ а я с я тем, полнены кольцевые или спиральные ка- что на одной из стенок капиллярной щели навки. выполнены радиальные капиллярные каКонструкция вставки 2 обеспечивает по- 25 павки. вышение прочности тонкостенной тепловой 6. Труба по п. 1, отличающаяся тем, трубы в условиях избыточного внешнего что на внутренней поверхности вставки вьгдавления. полнены продольные капиллярные канавки.
Источники информации, принятые во внимание при экспертизе
1. Патент США М 3305005, кл. 165 — 105, опубл 1967
