Реферат



»»?»

Союз Саветсйих - - " . " " " ?

Социалистических

Республик

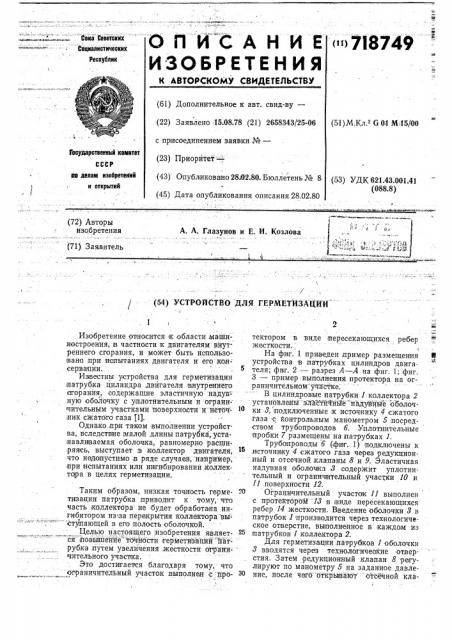

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (51) М.Кл. G 01 Mil5/00 (22) Заявлено 15.,08.78 (21) 2658343/25-06 с присоединением заявки №вЂ” (23) Приоритет=;

Госудлрстеенный комитет

СССР ио делам изобретений и открытий (43) Опубликовано 28Ю2.80. Бюллетень № 8 (45) Дата опубликования описания 28.02.80 (53) УДК 621.43Ю01.41 (088.8) Ю" " ?-?В»»»Ф?»»»Ф?»?»»»» Ф ? (72) Авторы изобретения

А. A. Глазунов и Е. И. Козлова

{71) Заявитель

/ (54) УСТРОИСТВО ДЛЯ ГЕРМЕТИЗАЦИИ

Таким образом, низкая точность герметизации патрубка приводит к тому, что часть коллектора не будет обработана ингибитором из;за перекрытия коллектора вы ° ступающей в его полость оболочкои.

Целью настоящего:изобретения является лов?ыпйенй?е точности герметизацйй»?йат.рубка путем увеличения жесткости ограничительного участка, Это достигается благодаря тому, что ограничительный участок выполнен с про?

Изобретение относится к области машиностроения, в частности к двигателям внутреннего сгорания, и может быть использовано .при испытаниях двигателя и его консервации.

Известны устройства для герметизации латрубка цилиндра двигателя внутреннего сгорания, содержащие эластичную .надув= ную оболочку с уплотнительным и ограничительным участками поверхности и- иетоЧ,ник сжатого газа 11).

Однако. при таком выполнении устройст. ва, вследствие малой длины патрубка, устанавливаемая оболочка, равномерно расши.ряясь, выступает в коллектор двигателя; что недопустимо,в .ряде случаев, например, при .испытаниях или ингибировании,к?олЛектора в целях герметизации. тектором в виде стер есекающихся ребер жесткости.

На фиг. 1 приведен, пример размещения устройства в патрчбках цилиндров двигателя; фнг. 2 — разрез А — А на фиг. 1; фиг.

3 — пример выполнения протектора на ограничительном участке;

В цилиндровые патрубки 1 коллектора 2 установлены" эластйФные»»надув? ?ные оболочки 8, подключенные z источнику 4 сжатого газа с контрольным манометром 5 посредством трубопроводов о. Уплотнительные пробки 7 размещены на патрубках l.

Трубопроводы 6 (фвг. 1) подключены к ,источнику 4 сжатого газа через редукционный и отсечной клапаны 8 и 9. Эластичная надувная оболочка 8 содержит уплотнительный и ограничительный учасгки 10 и

11 поверхности 12.

20 Ограничительный участок 11 выполнен с протнктброМ 18 в 1виде пересекающихся ребер 14 жесткости. Введение оболочки 8 в патрубок 1 производится через технологическое отверстие, выполненное в каждом из патрубков 1 коллектора 2.

Для герметизации лагрубков 1 оболочки

8 вводятся через технологические отверстия. Затем редукционный,клапан 8 регу.лируют по манометру 5 на заданное давле3О ние, после чего"открывают отсечной кла718749

3 2 фиг.1

Составитель О. Голованов

Редактор Л. Гольдина

Техред В. Серякова

Корректор С, Файн ь м@ДРь".зо х ;.

Риг. 3 пан 9. Сжатый газ из источника 4 по трубопроводам б .заполняет эластичные оболочки 8, увеличивая их объем. При этом

-у1плотнительный участок 10 оболочки 8 прижимается к латрубку 1, уплотняя его, а ограничительный участок 11 с протектором

И выдавливается по направлению к .коллектору 2. Вследствие различной упругости участков оболочки 8 плотное арижатие - уплотнительного участка 10 к патрубку 1 происходит:при минимальном перемещении ограничительного участка 11 в направлении коллектора 2. В результате этого исключается перекрытие коллектора 2, а герметизируется лишь латрубок 1.

Таким образом; выполнение, протектора обвспечивает повышение точности герметизации .патрубка, что,иоключает -ь севозможные погрешности в процессе испытаний и повышает качество ииги бирования коллектора.

Ф о ip м у л а;и з о б р е т е,н и я

Устройство для герметизации, преиму5 щественно,патрубка цилиндра двигателя внутреннего сгорания, содержащее эластичную надувную оболочку с уплотнительным и ограничительным учасвками поверхности и источник сжатого газа, о т л и ч а ю щ е е10 ся тем, что, с целью повыШения точности

1 путем увеличения жесткости ограничительного участка, носледний выполнен с протектором в виде пересекающихся ребер жесткости.

° Источник иноформации, принятый .во внимание при экспертизе:

20 1. Экспресс-информация, серия «Теплоэнергетика», № 19,.1972, с. 30 — 31;
