Реферат



))) / f

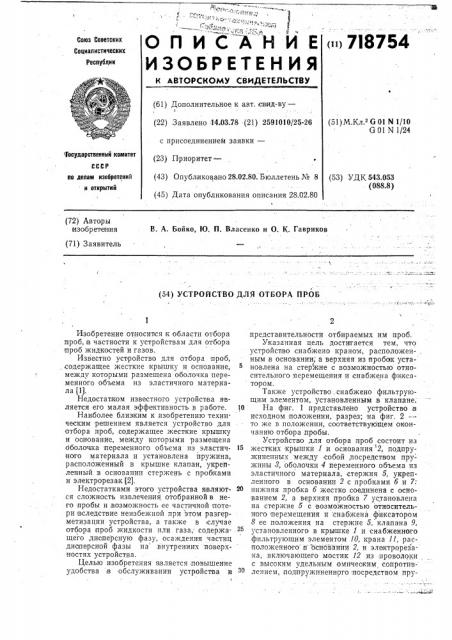

" / M- : );-;. °, . и» - ) / ) О П И С А Н И Е (») 7I8754

Союз Соеетских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. св(ид-ву—

I (22) Заявлено 14.03.78 (21) 2591010/25-26 с присоединением заявки— (51) М.Кл. G 01 N 1/10

G 01 N 1/24 Государственный комитет (23) Приоритет— (43) Опубликовано 28.02.80. Бюллетень ¹ 8 ссср (53) УДК 543.053 (088.8) по делам изобретений и открытий (45) Дата опубликования описания 28.02.80 (72) Авторы (изобр етен(ия

В. А. Бойко, Ю. П. Власенко и О. К. Гавриков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ

Изобретение относится к области отбора проб, IB частности к устройствам,для отбора проб жидкостей и газов.

Известно устройство для отбора проб, содержащее жесткие .крышку и основание, между которыми размещена оболочка переменного объема из эластичного материала (1).

Недостатком известного устройст/ва является его малая эффективность в работе.

Наиболее близким к изобретению техническим решением является устройство для отбора проб, содержащее жесткие крышку и основание, между которыми размещена оболочка переменного объема из эластичного материала и установлена пружина, расположенный в крышке клапан, укрепленный в основании стержень с пробками и электрореза к «2).

Недостатками этого устройства являются сложность извлечения отобранной в него пробы и:возможность ее частичной (потери (вследствие неизбежной при этом разгерметизации устройства, а также в (случае отбора (проб жидкости пли газа, содержащего диоперсную фазу, осаждения частиц диоперсной фазы на внутренних поверхностях устройства.

Целью изобретения является повышение удобства в обслуживании устройства и

/ представительности отбираемых им проб.

Указанная цель достигается тем, что устройство снабжено краном, расположен- . ным в основании; а верхняя из пробак установлена на стержне с возможностью относительного перемещения и снабжена фиксатором.

Также устройство . снабжено фильтрующим элементом, установленным,в клапане.

10 На фиг. 1 представлено устройство в исходном положении, разрез; на фиг. 2— то же в положении, соответствующем окончанию отбора пробы, Устройство для отбора проб состоит из

15 жестких крышки l и основания 2, подпружиненных между собой, посредством пру- жины 3, оболочки 4 переменного объема из эластичного материала, стержня 5, укрепленного в основании 2 с пробками б и 7:

20 нижняя пробка б жестко соединена с основанием 2, а верхняя пробка 7 установлена на стержне 5 с возможностью относительного перемещения и снабжена фиксатором

8 ее положения на стержне 5, клапана 9, установленного в крышке 1 и снабженного фильтрующим элементом l0, крана ll, расположенного в основа)нии 2, и электрорезака,,включающего мостик 12 из проволоки с высоким удельным омичеоким сопротив- лепием, подпружиненного посредством пру?18?54 жины 18 через шайбу 14 относительно стержня 5 и проводники 15 соединения его с источником тока.

Для обеспечения относительного перемещения по стержню 5 клапан 9 выполнен с направляющей втулкой 16, а для обеспече,ния герметизации отобранной пробы;в:пазах верхней пробки 7 установлены сальни ковые уплотнения 17.

В исходном положении (фиг. 1) устройство обмотано капроновой нитью 18.

Работает устройство следующим îáðàзом.

При подаче на мостик 12 импульса электрического тока накаленная проволока усилием:пружины 18 перерезает капроновую нить 18. Под действием .пружины 8.крышка

l с,клапаном 9 сходит с нижней пробки б.

При движении крышки 1 происходит расширение объема эластичной оболочки 4 и создавшимся разрежением через фильтрующий элемент 10 производится отбор исследуемой среды. Содержащаяся .в ней .дис:персная фаза осаждается на фильтрующем элементе 10. Объем емкости увеличивается ,до тех пор, пока крышка 1 не войдет в контакт через .клапан 9 с верхней пробкой 7, На этом отбор пробы заканчивается.

Для извлечения из устройства отобран.FfoH пробы отключают фиксатор 8 верхней пробки 7 и открывают кран 11. Перемещая верхнюю пробку 7, а следовательно, и кла пан 9 с крышкой 1 относительно стержня 5 сжимают эластичную оболочку 4, при этом отобранная проба извлекается через кран 11.

При приведении устройства в исходное положение из клапана 9 извлекают фильтрующий элемент 10 для проведения анализа дисперсной фазы исследуемой среды.

Формула изобретения

1. Устройство для отбора проб, содер.жащее жесткие крышку и основание, между которыми размещена оболочка перемен;ного:объема из эластичного материала и установлена пружина, расположенный в

15 крышке клапач, укрепленный. в основании стержень с пробками и электрорезак, о тл и ч а ю щ е е с я тем, что, с целью повышения удобства в обслуживании устройства и представительности отбираемых им проб, 20 оно снабжено краном, расположенным в основании, а верхняя из пробок установлена на стержне с возможностью относительного перемещения и снабжена фиксатором.

2. Устройство по п. 1; отлич ающее25 с я тем, что, оно снабжено фильтрующим элементом, устачовленных в клапане.

Источники информации, принятые во внимание при экспертизе:

Зо 1. Патент Великобритании ¹ 1210122, кл. В 7 W, 1970.

2. Авторское свидетельство СССР № 446792, кл. C 01 N 1/10, 01 1/24, 1972 (прототип).
