Пробоотборник для жидкостей
Иллюстрации
Реферат

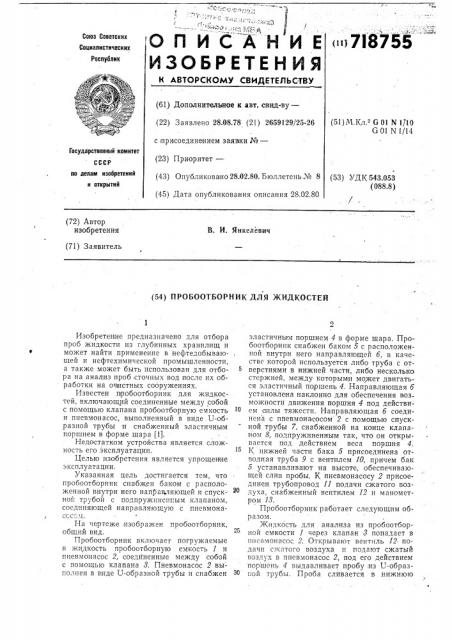

< 7!8755 О П И С А Н И Е изоьевтиния
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.08.78 (21) 2659129/25-26 (51) М.Кл С 01 N 1!10
G 01 N 1/14 с присоединением заявки №вЂ”
Государственный комитет (23) Приоритет— (43) Опубликовано 28.02.80. Бюллетень ¹ 8 (53) УДК 543 053 (088.8) по делам изобретений и открытий (45) Дата опубликования описания 28.02.80 (72) Автор изобретения
В. И. Янкелевич (71) Заявитель (54) ПРОБООТБОРНИК ДЛЯ ЖИДКОСТЕЙ
Изобретение предназначено для отбора проб жидкости из глубинных хранилищ и может найти применение в нефтедобывающей и нефтехимической промышленности, а также может быть использован для отбора на анализ проб сточных вод после их обработки на очистных сооружениях, Известен пробоотборник для жидкостей, включающий соединенные между собой с помощью клапана пробоотборную емкость и пневмонасос, выполненный в виде U-образной трубы и снабженный эластичным поршнем в форме шара (1).
Недостатком устройства является сложность его эксплуатации.
Целью изобретения является упрощение эксплуатации.
Указанная цель достигается тем, что пробоотборник снабжен баком с расположенной внутри него направляющей и спускной трубой с подпружинс и:ым клапаном, соединяющей направляющую с пневмонаl ссс;: i.I
На чертеже, изображен пробоотборник, общий вид.
Пробоотборник включает погружаемые в жидкость пробоотборную емкость 1 и пневмонасос 2, соединенные между собой с помощью клапана 8. Пневмонасос 2 вы голнен в виде U-образной трубы и снабжен эластичным поршнем 4 в форме шара, Пробоотборник снабжен баком 5 с расположенной внутри него направляющей б, в качестве которой используется либо труба с отверстиями в нижней части, либо несколько стержней, между которым и может двигаться эластичный поршень 4. Направляющая б установлена наклонно для обеспечения воз можности движения поршня 4 под действи1О ем силы тяжести. Направляющая б соединена с пневмонасосом 2 с помощью спускной трубы 7, снабженной на конце клапаном 8, подпружиненным так, что он открывается под действием веса поршня 4, К нижней части бака 5 присоединена отводная труба 9 с вентилем 10, причем бак
5 устанавливают на высоте, обеспечивающей слив пробы. К пневмонасосу 2 присоединен трубопровод 11 подачи сжатого воздуха, снабженный вентилем 12 и манометром 18.
Пробоотборник работает следующим образом. жидкость для анализа из пробоотбориой емкости 1 через клапан 8 попадает в пнсвмонасос 2. Открывают вентиль 12 подачи cжатого воздуха и подают сжатый воздух в пневмонасос 2, под его действием поршень 4 выдавливает пробу .из U-образной трубьь Проба сливается в нижнюю
718755
НПО «Поиск»
Заказ 48/103 Изд. № 167 Тираж 1033 Подписное
Тип. Харьк. фил. пред. «Патент» «
3 ! часть бака 5, а поршень 4 по направляющей о, не препятствующей сливу воды, под действием силы тяжести идет в спускную трубу 7 и через клапан 8 проходит в исходное положение. Как только поршень 4 входит в бак 5, сообщаемый с атмосферой, давление во всей системе падает и не препятствует открытию клапана 8 под действием веса поршня 4. После этого вентиль 12 закрывают. Цикл работы пробоотборника повторяется.
Режим работы пробоотборника в любой момент времени можно проглядеть непосредственно по показаниям манометра 13, которые меняются скачками по мере передвижения поршня 4.
Выполнение пробоотборника с замкнутым контуром движения поршня позволяет полностью автоматизировать работу пробо4 отбарника и за счет этого существенно упростить его эксплуатацию.
Формула изобретения
Пробоотборник для жидкостей, включающий соединенные между собюй с помощью клапана пробоотборную емкость и пневмонасос, выполненный в виде U-образ1О ной трубы и снабженный эластичным поршнем в форме шара, отличающийся тем, что, с целью упрощения эксплуатации, он снабжен баком с расположенной внутри него направляющей и спускной трубой с под1S пружиненным клапаном, соединяющей направляющую с пневмонасосом.
Источн ик информации, принятыи во внимание при экспертизе:
20 1. Авторское свидетельство СССР № 243261, G 01 N 1/14, 1964.
