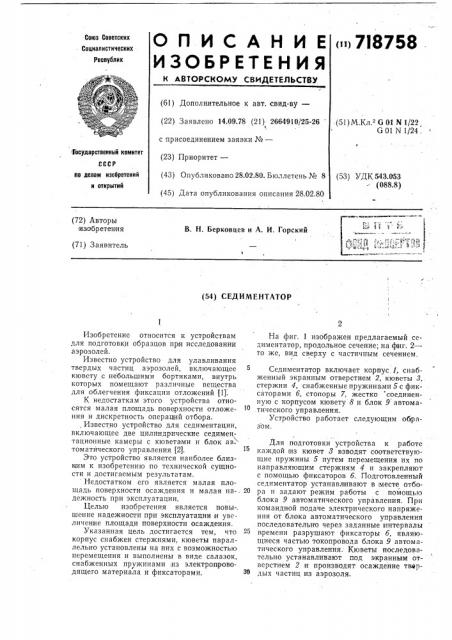

О 0 И С А Н И Е ()7I8758

ИЗОБРETEНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт, свид-ву— (22) Заявлено 14.09.78 (21) 2664910/25-26 (51) М.Кл а б 01 N 1/22

G 01 N 1/24, с присоединением заявки ¹â€”

4осударствеииый комитет (23) Приоритет— (43) Опубликовано 28.02.80. Бюллетень № 8 (53) УДК 543.053 (088.8) по делам изобретений и открытий (45) Дата опубликования описания 28.02.80 (72) Авторы изобретения

В. Н. Берковцев и А. И. Горский (71) Заявитель (54) СЕДИМЕНТАТОР

Изобретение относится к устройствам для подготовки образцов при исследовании аэрозолей.

Известно устройство для улавливания твердых частиц аэрозолей, включающее кювету с небольшими бортиками, внутрь которых помещают различные вещества для облегчения фиксации отложений 11).

К недостаткам этого устройства относятся малая площадь поверхности отложения и дискретность операций отбора., Известно устройство для седиментации, включающее две цилиндрические седиментационные камеры с кюветами и блок ав томатического управления (2).

Это устройство является наиболее близиим к изобретению по технической сущности и достигаемым результатам.

Недостатком его является малая площадь поверхности осаждения и малая на-. 20 дежность при эксплуатации.

Целью изобретения является повы-, шение надежности при эксплуатации и увеличение площади поверхности осаждения.

Указанная цель достигается тем, что корпус снабжен стержнями, кюветы параллельно установлены на них с возможностью перемещения и выполнены в виде салазок, снабженных пружинами,из электропроводящего материала и фиксаторами.

На фиг. 1 изображен предлагаемый седи:ментатор, продольное сечение; на фиг. 2— то же, вид сверху с частичным сечением.

Седиментатор включает корпус 1, снабженный экранным отверстием 2, кюветы 3, стержни 4, снабженные пружинами 5 с фиксаторами б, стопоры 7, жестко соединенную с корпусом кювету 8 и блок 9 автоматического управления.

Устройство работает следующим образом, Для подготовки устройства к работе каждой яз кювет 8 взводят соответствующие пружины 5 путем перемещения их по направляющим стержням 4 и закрепляют с помощью фиксаторов б. Подготовленный седиментатор устанавливают в месте отбора и задают режим работы с помощью блока 9 автоматического управления. При командной подаче электрического напряжения от блока автоматического управления последовательно через заданные интервалы времени разрушают фиксаторы б, являющиеся частью токопровода блока 9 автоматического управления. Кюветы последовательно устанавливают под экранным отверстием 2 и производят осаждение твердых частиц из аэрозоля.

718758

Формула изобретения фиг.1

Риз. Е

Составитель А. Бочков

Техред В. Серякова

Редактор Т. Пилипенко

Корректор С Файн. Заказ 48/103 Изд. № 167 Тираж 1033 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская иаб., д. 4/5

Тип Харьк. фил. пред. «Патент»

Седиментатор, включающий корпус с внутренней камерой, экранным отверстием, кюветы и блок автоматического управления, о тл и.ч а ю щи и с я тем, что, с целью повйшения надежности устройства при эксплуатации и увеличения площади поверх"" íîcmi осаждения, корпус снабжен стержнями, кюветы параллельного установлены на них с возможностью перемещения и выполнены в виде салазок, снабженных пружинамы из электропроводящего материала и фиксаторами.

Источники информации, принятые во внимание при экспертизе:

1, Керн В. Радиоактивные частицы в атмосфере. М,, Госатомиздат, 1963, с. 10.

10 2. Wright В. М. Die Preumokoniosen

Stenten Ver1ag, Frankfurt, 1964, 14.
