Реферат



t

" -* * " и л ь т :- и .. . с ъ . э 3".

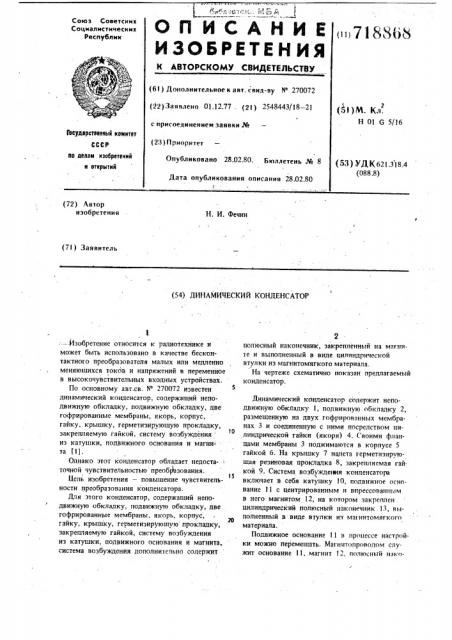

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (в718МЬ

Союз Советских

Социалистических

Республик (6 l ) Дополнительное к авт. свил-ву М 270072 (22) За я влено 01.12.77 (21) 2548443/! 8 — 21 (61) м. кл.

Н 01 G 5/16 с присоединением заявки .%

Гасударстееиный комитет (28) Приоритет

Опубликовано 28.02.80. Бюллетень М 8 ло делам изобретеии» и открытий (53) УДК621318.4 (088.8) Дата опубликования описания 28.02.80

/ (72) Автор изобретения

H. И. Фечин (71) Заявитель (54) ДИНАМИЧЕСКИЙ КОНДЕНСАТОР. - Изобретение относится к радиотехнике и может быть использовано в качестве бесконтактното преобразователя малых или медленно меняющихся токов и напряжений в переменное в высокочувствительных входных устройствах.

По основному авт.св. Р 270072 известен динамический конденсатор, содержащий неподвижную обкладку, подвижную обкладку, две гофрированные мембраны, якорь, корпус, гайку, крышку, герметизирующую прокладку, fO закрепляемую гайкой, систему возбуждения из катушки, подвижного основания и магни- та (1).

Однако этот конденсатор обладает недостаточной чувствительностью преоб!)азования.

Цель изобретения — повышение чувствительности преобразования конденсатора.

Для этого конденсатор, содержащий неподвижную обкладку, подвижную обкладку, две гофрированные мембраны, якорь, корпус, гайку, крышку, герметизирующую прокладку, закреппяемую гайкой, систему возбуждения из катушки, подвижного основания и магнита, система возбуждения дополнительно содержит полюсный наконечник, закрепленный на магните и выполненный в виде цилиндрической втулки из магнитомягкого материала.

На чертеже схематично показан предлагаемый конденсатор.

Динамический конденсатор содержит неподвижную обкладку 1, подвижную обкладку 2, размещенную на двух гофрированных мембранах 3 и соединенную с ними посредством цилиндрической гайки (якоря) 4. Своими фланцами мембраны 3 поджимаются в корпусе 5 гайкой б. На крышку 7 надета герметизирующая резиновая прокладка 8, закрепляемая гайкой 9. Система возбуждения конденсатора включает в себя катушку 10, подвижное основание 11 с центрированным и впрессованпым в него магнитом 12, на котором закреплен цилиндрический полюсный наконечник 13, выполненный в виде втулки из ма нитомягкого материала.

Подвижное основание 11 в процессе настройки можно перемещать. Магпитонроводом служит основание 11, магнит !2, полюсный нако718868

Составитель 10 ркин

Техред Н.Бабурка

Корректор М. Шароши

Редактор T. Рыбалова

Заказ 1149/52

Тираж 844 Подписное

11НИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 печник 13, якорь 4, корпус 5, 1Ь основании

11 крепится октальный цоколь 14.

Динамический ко>щенсатор работает следующим образом. . При подаче переменного напряжения на катушку 10 возбуждения под действием электромагнитного поля начинает колебаться якорь 4. и следовательно подвижная обкладка 2. Изме няющаяся емкость между обкладками 1 и 2 преобразует постоянный сигнал, подаваемый на обкладки 1 и 2, в переменный, который снимается с подвижной обкладки 2 и корпуса 5, электрически связанного с подвижной обкладкой 2.

Формула изобрет ения

Динамический конденсатор по авт.св.N 270072. отличающийся тем,что,с целью повьппения чувствительности преобразования, сНсТсМВ возбуждения дополнительно содержит полюсный наконечник, закрепленный на магните и выполненный в виде цилиндрической втулки из магнитомягкого материала.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельств о СССР Р 270072, кл. H 01 G 5/16, 21.12.67 (прототип).
