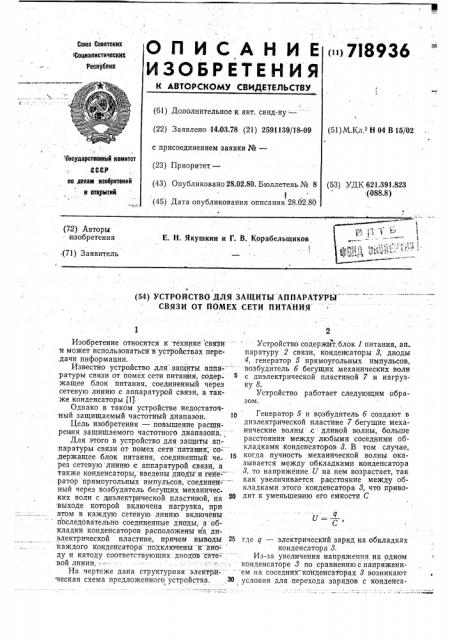

О П И С А Н И Е ()7I893S

Союз Советских

4оциапистическнх

Республик

ИЗОВРЕТЕНИЯ

К АВТОРСКОМУ СВ1тДЕТЕЛЬСТВУ

l (61) Дополнительное к авт. свид-ву — (22) Заявлено .14.63.78 (21) 2591139/18-09 (51) М.Кл. Н 04 В 15/02 с присоединением заявки №вЂ”

Чосударстввнный комитет

СССР по делам изобретений и открытий (23) Приоритет,— (43) Опубликовано 28.02.80. Бюллетень ¹ 8

1 (45) Дата опубликования описания 28.02.80 (53) УД К 621.391.823 (688.8) (72) Авторы изобретения

E. Н. Якушкин и Г. В. Корабельщиков

I (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЬ! АППАРАТУРЫ

СВЯЗИ ОТ ПОМЕХ СЕТИ ПИТАНИЯ

U=— /

С

Изобретение относится к технике связи .и может использоваться"в устройствах пере.дачи информации.

Известно устройство для защиты аппа=" ратуры связи от помех сети питания, содержащее блок питания, соединенный через сетевую линию с аппаратурой связи, а также конденсаторы (Ц.

Однако в таком устройстве недостаточный защищаемый частотный диапазон.

Цель изобретения — повышение расширения защищаемого частотного диапазона;.

Для этого в устройство для зашиты аппаратуры связи от помех сети питания, со.держащее блок питания, соединенный че рез сетевую линию с аппаратурой связи, а также конденсаторы, введенЫ диоЯъги гене- ратор прямоугольных импульсов, соединенный через возбудитель бегущих механических волн с диэлектрической пластиной, на выходе которой включена нагрузка, при этом в каждую сетевую линию включены

i.. последовательно соединенные диоды; а-обкладки конденсаторов расположены на диэлектричвской пластине, причем выводы 25 каждого конденсатора подключены -R ано-" ду и катоду соответствующих диодов-сете-" вой линии;: -:На чертеже дана структурная -электри-" ческая схема предложенного устройства.,3О

Устройств о содержит, блок 1 питания, ап паратуру 2 связи, конденсаторы 8, диоды

4, генератор 5 прямоугольных импульсов, возбудитель б бегущих, механических волн с диэлектрической пластиной 7 и нагрузку 8.

Устройство работает следующим образом.

Генератор 5 и возбудитель 6 создают в диэлектрической пластине 7 бегущие механические волны . с - длиной волны, больше расстояния между любыми соседними обкладками конденсаторов 8. В том случае, когда пучность механической волны оказывается между обкладками юонденсатора

8, то напряжение U на нем возрастает, так как увеличивается ра сстояние между обкладками этого конденсатора 8, что приводит к уменьшению его емкости С где q — электрический заряд на обкладках конденсатора 8.

Из-за увеличения напряжения на одном конденсаторе 8 по сравнению с напряжени"ем на соседних"конденсаторах 8 возникают условия для перехода зарядов с конденса7;18936

Формула изобретения

Составитель Т. Маркина рекактор Н. Суханова " ут варка В. Серккова Корректор И. Оснновскак

Заказ 46/106 Изд. № 165 Тираж 729 Подписное

НПО «Поиск», Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 — «т»

Тип. Харьк. фил. пред. «Патент» тора на конденсатор через пару диодов 4, в то время как другая пара диодов 4;окажется закрытой, и этот участок сетевой л инии будет осуществлять изоляцию между блоком 1 питания и нагрузкой 8.

Количество звеньев (диод 4, конденсатор

,, 8, диод 4) в сетевой линии, расположение на диэлектрической пластине 7, расстояние между обкладками соседи их конденсаторов

8, частоту механических импульсных волн и их скважность подбирают таким образом, чтобы в любой момент времени оказыва= лбсь запертым некоторое число звеньев, не меньше- определенного заданного числа.

Последнее выбираепся исходя из требований= по евелиЧийе "ие-надежности -изоляции блока 1 питания и нагрузки 8.

Таким образом, последовательное запирание диодов 4 в сетевой линии путем изсме нения геомертричесйих размеров конденсаторов 8 по ширине диэлектрической пластины 7 (изменение расстояния между обкладками конденсаторов 8) за счет создания в ней бегущей механической волны, причем расстояние между обкладкам и соседних конденсаторов 8 и пер иотд механической волны выбираются такими, чтобы в любой момент времени было закрыто число диодов 4 йе мейьше заданного; позволяет расширить защищаемый частотный диапазон.

Это объясняется" тем; что создание изоляционных участков в сетевой линии за счет закрытых р — и переходов диодов 4 обеспечивает большое постоянное частотнонезависимое сопротивление прохождению электрических помех в широком частотном

5 диапазоне от нуля до сотен мегагерц.

Устройство для защиты аппартуры связи от помех сети питания, содержащее блок питания, соединенный через сетевую линию с аппаратурой связи, а также конденсаторы, о т л и ч а ю щ е е с я тем, что, с целью повышения расширения защищаемого частотного диапазона, в него введены диоды и генератор прямоугольных импульсов, соеди. пенный через возбудитель бегущих механических волн Ic диэлектрической пластиной, на выходе которой включена нагрузка, при этом в каждую сетевую линию включены последовательно соединенные диоды, а обкладки койденсаторов расположены на диэлектрической пластине, причем выводы каждого конденсатора подключены к аноду. и катоду соответствующих диодов сетевой линии.

Источник информации, принятый во"внимание при экспертизе:

1. Лютов С. A. и др. Подавление индустриальных радиопомех. «Связь», 19бО, с. 18 —22 (прототип) .
