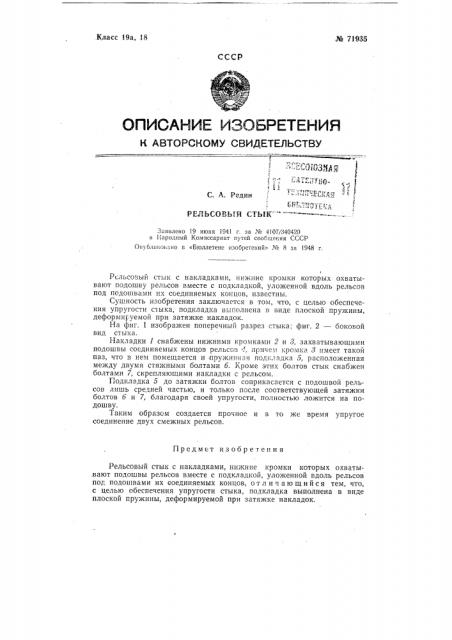

¹ 71935

Класс 19а, 18

СССР

C. A. Редин

РЕЛЬСОВЫЙ СТЫК

Заявлено 19 июня 1941 г. за % 4107/340420 в г1ародпв|й Комиссариат путей сообгнення СССР

Опубликовано и «Бюллетене изобретений;> № 8 за 1948 г.

Рельсовый стык с накладками, нижние кромки которых Охватывают подошьу рельсов вместе с подкладкой, уложенной вдоль рельсОВ под подошвами их соединяемых концов, известны.

Сущность изобретения заключается в том, что, с целью обеспечения упругости стыка, подкладка вьцволпена в виде плоской пружины, деформируемой при затяжке накладок.

На фиг. 1 изображен поперечный разрез стыка:, фиг. 2 — боковой вид стыка.

Накладки 1 снабжены нижними кромками 2 и 8, захватывающими

HogIoIIIBbI coEgIHYHehlbIx KoHIIoB PeJIbcoH ".-, HPII9H I кРомка 3 HMeeT TBKQH паз, что в нем помещается и пружинная подкладка 5, расположенная между двумя стяжными болтами б. Кроме этих болтов стык снабжен болтами 7, скрепляющими накладки с рельсом.

Подкладка 5 до затяжки болтов соприкасается с подошвой рельсов лишь средней частью, и только после соответствующей затяжки болтов 6 и 7, благодаря своей упругости, полностью ложится на подошву.

Таким образом создается прочное и в то же время упругое соединение двух смежных рельсов.

Предмет из об р етен и я

Рельсовый стык с накладками, нижние кромки которых охваты.вают подошвы рельсов вместе с подкладкой, уложенной вдоль рельсов под подошвами их соединяемых концов, отличающийся тем, что, с целью обеспечения упругости стыка, подкладка выполнена в виде плоской пружины, деформируемой при затяжке накладок.
