Реферат



f п.нет.- н

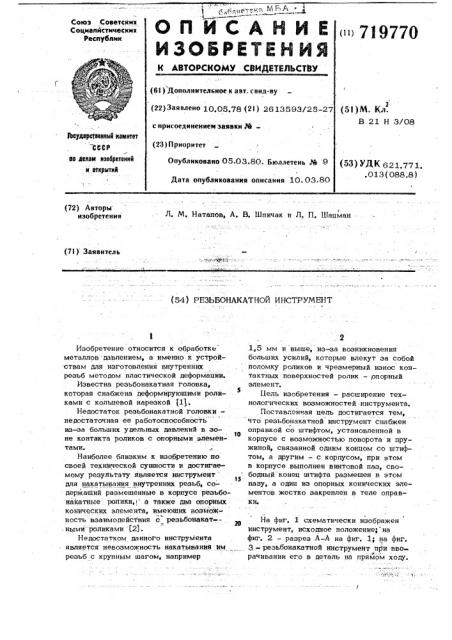

ОП ИКАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнк

Соцналйстнчесинх

Республнк 1Ц 219770 (61) Дополнительное к авт. свид-ву (22)Заявлено 10.05.78 (21) 2613593/25-27 (53)М. Кл.

В 21 Н 3/08 с присоединением заявки №

3Ъеударстеенный комитет

СССР ае денни нее4ретеннй и етнрытнй (23) Приоритет

Опубликовано 05.03.80. Бюллетень ¹ 9 (5З) ЛК 621.771. .013 (088.8) Дата опубликования описания 10. 03.80 (72) Авторы изобретения

Л. М, Натапов, A. В. Шпичак и Л. П. Шацман (7!) Заявитель (54} РЕЗЬБОНАКАТНОЙ ИНСТРУМЕНТ

Изобретение относится к обработке металлов давлением, а именно к устройствам для изготовления внутренних резьб методом пластической деформации.

Известна резьбонакатная головка, которая снабжена деформирующими роли5 ками с кольцевой нарезкой (11;

Недостаток реэьбонакатной головки— недостаточная ее работоспособность из-за больших удельных давлений в зо10 не контакта роликов с опорными элементами.

Р

Наиболее близким к изобретению по своей техннческой сущности и достигаемому результату является инструмент для накатывания внутренних реэьб, содержащий размещенные в корпусе резьбонакатные ролики, " a также два oaopHbIx конических элемента, имеющих воэможность взаимодействия с реэьбонакат-29 . ными- роликами (2).

Недостатком данного инструмента является невозможность накатывания им резьб с крупным шагом, например

1,5 мм и выше, из-за возникновения больших усилий, которые влекут за собой поломку роликов и черезмерный износ контактных поверхностей ролик — опорный элемент.

Цель изобретения — расширение технологических возможностей инструмента.

Поставлснная цель достигается тем, что резьбонакатной инструмент снабжен оправкой со штифтом, установленной в корпусе с воэможностью поворота и пружиной, связанной одним концом со штифтом, а другим — с корпусом, при этом в корпусе выполнен винтовой паз, свободный конец штифта размещен в этом пазу, а один из опорных конических элементов жестко закреплен в теле оправки

На фиг. 1 схематически изображен инструмент, исходное положение; на фиг. 2 — разрез A A на фиг. 1; на фиг.

3 - резьбонакатной инструмент прн вворачивании его в деталь на прямом ходу. а —.:=.-.-,;-;... - ... — 3» 719770 ..4

Резьбонакатные ролики 1 с KoBbIl&- накатным роликам 1. 11роисходит первый вой нарезкой размещены в корпусе 2 со проход накатывания резьбы.

"смЪЖ6ййем»""один относительно другого После выхода резьбонакатных роликов на величину подъема резьбы и развер- 1 из отверстия в конце прямого хода йу ты»на угол, соответствующий углу- пружина 7 возвращается в исходное поло-подъема обрабатываемой резьбы. В кор- жение, резьбонакатные ролики l pacxoпусе по оси-размещены с возможностью дятся. Вращение оправки 4 и подача ее свободного вращения передний о»порйый реверсируются и второй проход при обратэлемент 3 и оправка 4, в которой раэ- ном ходе инструмента производится уже мешен свободно вращающийся задний >0 полным размером инструмента, опорный элемент 5. В корпусе выполнен Такое выполнение инструмента поэ-, "винтовой йаэ, 6о стенкамн которого вза- " воляет снизить yñèëèÿ накатывания эа имодействует штифт 6, закрепленный в счет распределения деформирующего приоправке 4 и связанный с пружиной 7, пуска на прямой и обратный ход инструэакрепленной на корпусе 2. мента и накатывать резьбы более крупВ исходном положении пружина 7 че- ного шага. рез штифт 6 и винтовой паз корпуса 2 поджимает корпус к гайке 8. Этому положению соответствует определенное Ф о р м у л а и з о б р е т е н и я расстояние между опорнйми элементами 20

3 и 5 и размер по роликам 1. Регули- Резьбонакатной инструмент, содержа= ровна этого размера производится пере- ший размещенные в корпусе резьбонакатмешением гайки,8 по оправке 4. "- " ные ролики,"а также два опорных конических элемента; имеющих воз»можность !, Прй вворачивании резьбонакатного 25 взаимодействия с резьбонакатными роли ййструмейта в деталь на прямом ходу ками, отличающийся тем, резьбонакатные ролики 1 в начале рабо- что, с целью расширения технологических чего хода под действием окружных усилий возможностей он снабжен оправкой со йакатыва»йия " йроворачиваются вместе с штифтом, установленной в корпусе с возкорпусом относительно оправки 4. Штифт ЗО можностью поворота и пружиной, свяэан6, Л.рЖХещаясь по винтовому пазу, от- ной одним концом со штифтом, а другим— водит корпус 2 от гайки 8 и»растягива- с корпусом, при этом-в корпусе выполет .пружину 7. При» этом»о»Т брныб кон»ичес- " йе»н» винтовой паэ, свободный конец штифкие элементы расходятся, рез»ьбонакатные та размещен 8" этом пазу, а один из ролики под действием радиальных уси- 35 опорнъщ конических элементов жестко лий накатывания сближаются. Величина закреплен в теле оправки. с» лиженйя рбййков зависйт" о1"уГла"накло- Источники информации, HQ вМИ о»вого""паза, величины ко»йусности принятые Во внимание при экспертизе опорных элементов 3 и 5 и конических 1. Авторское свидетельство СССР цапф резьбонакатных роликов. Пр»й» "дости- 4ц N 584951, кл. В 21 Н 3/08, 1976. женин штифтом,6 конца винтового йаэа -" 2. Султанов Т. A. Резьбонакатные крутящий момент от оправки 4 через головки Я., "Машиностроение", 1966, ш»»тйфт 6 и корпус 2 передается резьбо- с. 114, рис. 54, I

719770

Составитель В. Быкасов

Редактор Т. Киселева Техред О. Легеза Корректор М. Демчи

Заказ 269/6 Тираж 986 Подписное

БНЙИПИ Государственного комитета СССР ло делам изобретейий и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
