Реферат

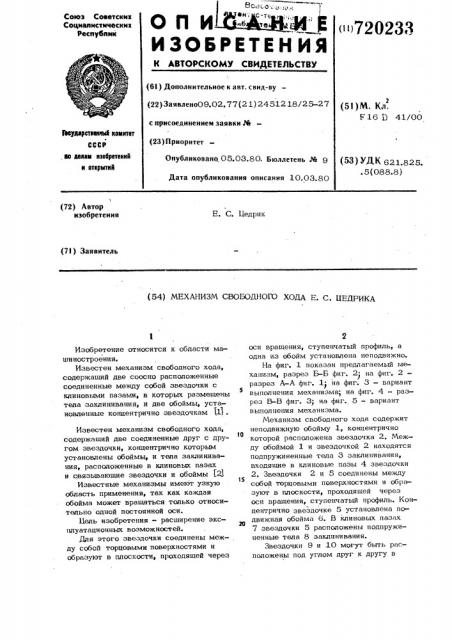

Всдс0. „. -II; о и иЛЕж:а@,ие

ИЗОБРЕТЕНИЯ

Союз Соеетскмх

Социалистических

Реслублнк

< >720233

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (5I ) Дополнительное к авт. свид-ву— (22) Заявлено09.02. 77 (2 1) 24 512 18/25-27 с присоединением заявки,% (5I)M. Кл.

F 16 Q 41/00

ВеударетеенинФ квинтет

СССР но ленам нэебретеиий и втхрытнй (23) Приоритет

Опубликовано 05.03.80. Бюллетень М 9

Дата опубликования описания 10.03.80 (53) УДК, 621.825.

° 5(088.8) (72) Автор изобретения

E. С. Бедрик (7I) Заявитель (54) МЕХАНИЗМ СВОБОДНОГО ХОДА E. С. ЦЕДРИКА

Изобретение относится к области маши построения.

Известен механизм свободного хода, содержащий две соосно расположенные соединенные между собой звездочки с клиновыми пазами, в которых размещены теда заклинивания, и две обоймы, установленные концентрично звездочкам Ц .

Известен механизм свободного хода, содержащий две соединенные друг с другом звездочки, концентрично которым установлены обоймы, и тела заклинивания, расположенные в клиновых пазах и связывающие звездочки и обоймы (23

Известные механизмы имеют узкучо область применения, так как каждая обойма может вращаться только относительно одной постоянной оси.

Цель изобретения — расширение эксплуатационных возможностей.

Для этого звездочки соединены между собой торцовыми поверхностями и образуют в плоскости, проходящей через

2 оси вращения, ступенчатый профиль, а одна из обойм установлена неподвижно.

На фиг. 1 показан предлагаемый механизм, разрез Б-Б фиг. 2 на фиг. 2— разрез А-А фиг. 1. на фиг. 3 — вариант

) выполнения механизма; на фиг. 4 — разрез В-В фиг. 3 на фиг. 5 — вариант выполнения механизма.

Механизм свободного .хода содержит неподвижную обойму 1, концентрично

10 которой расположена звездочка 2. Между обоймой 1 и звездочкой 2 находятся подпружиненные тела 3 заклинивания, входящие в клиновые пазы 4 звездочки

2. Звездочки 2 и 5 соединены между

15 собой торцовыми поверхностями н обрОзуют в плоскости, проходящей через оси вращения, ступенчатый профиль. Кокцентрично звездочке 5 установлена по20 движная обойма 6. В клиновых паза.х

7 звездочки 5 расположены поднружиненные тела 8 заклинивания.

Звездочки 9 и 10 могут быть рас— положены под углом друг к другу в

720233 плоскости сечения, проходящей через оси вращения механизма. Тела 11 заклинивания частично расположены в отверстиях 12 обеих обойм и установлены радиально (фиг. 3). Тела 13 заклинивания могут быть расположены параллельно осям звездочек (фиг. 5).

Механизм свободного хода работает следующим образом.

При вращении обоймы 6 по часовой стрелке вращение не передается звездочке 5, так как тела 8 заклинивания находятся в широкой части клиновых пазов 7. При вращении обоймы 6 против часовой стрелки тела заклинивания перемещаются в узкую часть клиновых пазов

7 и заклиниваются между обоймой 6 и звездочкой 5. Последняя совместно со звездочкой 2 будет вращаться против часовой стрелки в обойме 1, так как тела 3 заклинивания находятся в широкой части клинового паза 4. Таким образом, обойма 6 совместно со звездочками 2 и 5 будет вращаться вокруг оси неподвижной обоймы 1.

Установка теп 3 заклинивания между обоймой 1 и звездочкой 2 обеспечивает работоспособность механизма при повышенном трении между обоймой 6, звездочкой 5 и телами 8 заклинивания.

В предлагаемьrõ вариантах механизм работает аналогично.

Формула изобретения

Механизм свободного .хода, содержащий две соединенные друг с другом звездочки, концентрично которым установлены обоймы, и тела заклинивания, расположенные в клиновых пазах и связывающие звездочки и обоймы, о т л ич а ю шийся тем, что, с целью рас» ширения эксплуатационных возможностей, звездочки соединены между собой торцовыми поверхностями и образуют в плоскости, проходящей через оси вращения, ступенчатый профиль, а одна иэ обойм установлена неподвижно.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ко 182979 кл. F 16 9 41/10, 1966.

2. Авторское свидетельство СССР

М 200365, кл. М": 16 Q 41/07, 1967, (прототип) . 720233

Составитель JI. Атрушкевич

Редактор С. Гоновенко Техред М. Петко Корректор Т. Скворцова

Заказ 10194/27 Тираж 1095 Подписное

0НИИПИ Государственного комитета СССР по делам изобретений и открьгтий

113035, Москва, Ж-35, Раушская наб., д. 4i5

Филиал ППП "Патент", г. У>кгород, ул. Проектная, 4
