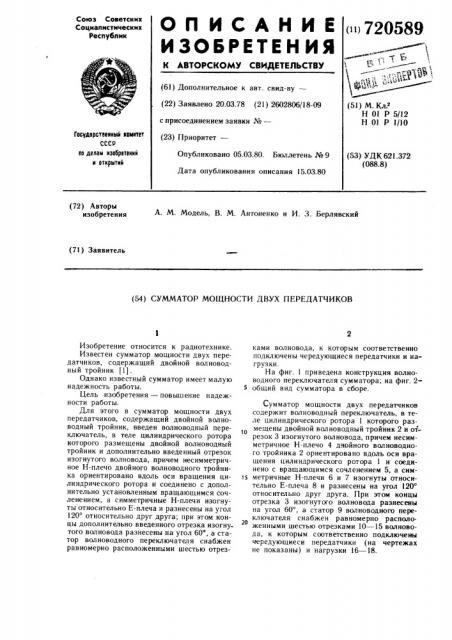

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

И ЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()720589 (61) Дополнительное к авт. свид-ву— (22) Заявлено 20.03.78 (21) 2602806/18-09 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 05.03.80. Бюллетень № 9

Дата опубликования описания 15.03.80 (51) М. Кл2

Н 01 P 5/12

Н 01 P 1/10

Государственный комнтет

СССР оо делам наобретвннй н открытнй (53) УДК 621 372 (088.8) (72) Авторы изобретения

А. М. Модель, В. М. Антоненко и И. 3. Берлявский (71) Заявитель (54) СУММАТОР МОЩНОСТИ ДВУХ ПЕРЕДАТЧИКОВ

Изобретение относится к радиотехнике.

Известен сумматор мощности двух передатчиков, содержащий двойной волноводный тройник (1) .

Однако известный сумматор имеет малую надежность работы.

Цель изобретения — повышение надежности работы.

Для этого в сумматор мощности двух передатчиков, содержащий двойной волноводный тройник, введен волноводный переключатель, в теле цилиндрического ротора которого размещены двойной волноводный тройник и дополнительно введенный отрезок изогнутого волновода, причем несимметричное Н-плечо двойного волноводного тройника ориентировано вдоль оси вращения цилиндрического ротора и соединено с дополнительно установленным вращающимся сочленением, а симметричные Н-плечи изогнуты относительно Е-плеча и разнесены на угол

120 относительно друг друга; при этом концы дополнительно введенного отрезка изогну того волновода разнесены на угол 60, а статор волноводного переключателя снабжен равномерно расположенными шестью отрезками волновода, к которым соответственно подключены чередующиеся передатчики и нагрузки.

На фиг. 1 приведена котгструкция волноводного переключателя сумматора; на фиг. 2общий вид сумматора в сборе.

Сумматор мощности двух передатчиков содержит волноводный переключатель, в теле цилиндрического ротора 1 которого размещены двойной волноводный тройник 2 и отрезок 3 изогнутого волновода, причем несимметричное Н-плечо 4 двойного волноводного тройника 2 ориентировано вдоль оси вращения цилиндрического ротора 1 и соединено с вращающимся сочленением 5, а сим1s метричные Н-плечи 6 и 7 изогнуты относительно Е-плеча 8 и разнесены на угол 120 относительно друг друга. При этом концы отрезка 3 изогнутого волновода разнесены на угол 60, а статор 9 волноводного пере20 ключателя снабжен равномерно расположенными шестью отрезками 10 — 15 волновода, к которым соответственно подключены чередующиеся передатчики (на чертежах не показаны) и нагрузки 16 — 18.

720589

Сумм:-;тор работает K;tóroIIIHM образом.

Есл« к каждому отрезку 10, 12 и 14 ьолновода подключены передатчики ксгерентных сигналов и цилиндрический ротор 1 ,ахали ся в положении, которое приведено на фи«. !, то суммирук>тся мощности, отдав :-емьп передатчиками, подкгноченными к ог ез;«ам 10 il 14. Когерентные синоазнь«е с««г?«алы псс упают в с.«мметр««чнь«е 1-1-плечи

6 и 7 двойчого волново,.ного тройника 2 и складывак тся им. Суммарная мощность двух сигналов направляется в несимметрич46

«.Ое Н-плечо 4 двойного во IBoBo;Z«Ioro тройника 2 и далее через вра«дающееся ссч..енение 5 поступает к выходному плечу 19 сумматора. Е-плечо 8 двойного волноводного тройника 2 при этом подключено к поглошающей нагрузке 18, что обеспечивает малый коэффициент отражения от симметричных Н-плеч 6, 7 и высокую развязку между передатчиками. Зто объясняется тем. что в случае появления некоторой несинфазности сигналов передатчиков часть суммарной мощности направляется в Е-плечо 8 и riotлощается в нагрузке 18. Если бы нагрузка не была подключена к E-плечу 8, то мощность, поступившая в это плечо после отражения, направчлась бы в симметричные

H-плечи 6, 7, т.е. в сторону переда-.чиков.

Резервный третий пе редатч и к, соеди ненны и отрезком 12 волновода через отрезок 3 изог««утого волновода, подключен к гюг 10IJBIOшей нагрузке 16, поэтому этот передатчик постоянно находится в горячем резе рве, а в случае необходимости возможно проведение в нем профилактических работ или ремонта.

B случае выхода из строя какого-либо из передатчиков, сигналы которых складываются в двойном волноводном тройнике 2, например передатчика, подключенного к отрезку 14. цилиндрический ротор 1 поворачивается на 120 . При этом к симметричным

1-1-плечам 6 и 7 через отрезки 12 и 10 подключаются оставшиеся исправные передатчики. Мощность отдаваемая этими передатчиками, суммируется двойным волноводным тройником 2 и направляется к выходному плечу 19. При таком положении цилиндрического ротора 1 также обеспечиваются высокие электрические параметры сумматора, т.к. Е-плечо 8 двойного волноводногс тройника 2 подключается к поглощающей нагрузке 16. Вышедший из строя передатчик соединенный с Отрезком 14, может бьгь подвергнут ремонтным работам, поскольку передатчик через отрезок 3 изогнутого волновода оказывается подключенным к поглошающей нагрузке 17.

Если выйдет из строя передатчик, подключенный к отрезку 10, цилиндрический ротор 1 следует повернуть также на 120, но в противоположную сторону. При таком положении цилиндрического ротора 1 симметричные Н-плечи 6 и 7 двойного волноводного тройника 2 подключаются к передатчикам, соединенным с отрезками 14 и 12, Е-плечо 8к IIol.лощаю«цей нагрузке 17, а отрезок 10 (с присоединенным к нему вышедшим из строя передатчиком) — — к поглощающей нагрузке 18.

Таким образом, сумматор с высокими электрическими параметрами обеспечивает сложение мощности, о-даваемой двумя передатчикам ., с когерентными сигналами и передач.: суммарной мощности к антенне. При этом третий (резервный) передатчик находится а горячел резерве и в случае необходимости его можно оперативно ввести в действиее.

Формула изобретения

Сумматор мощности двух передатчиков, содержа«ци двойной волноводный трОН«т v". -.«««майе r выше н«я:,дежности работы, введен волноводный переключатель, в теле цилиндрического 1:отора которого размещены двойной во.«ноьодный тройник и дополнительно ВВВДЕННЫЙ ОТРЕЗОК ИЗОГНУТОГО ВО.«НОВОДа, ПРИчем нес.«м.«етрично Н-плечо двойного волноводного пройника ориентировано вдоль оси вращения цилиндриче..ко«О ротора и соедиНЕНО С ДО««ОЛ««««ТЕЧЬНО VCTB?IOHËÅBIIBIM ВРащаюц.и.; . я сочленением, а симметричные

Н-I, lñ"Ill и . гнуть«относительно F-плеча и раз« ес; «-ы на угол 120 относительно друг друi .ри этом концы дополнительно введенного отрезка изогнутого волновода разнесены на угол 60, а статор волноводного:«ерекл«счаттiя снабжен равномерно расположе«I ными шестью отрезками волновода, к которы", соотв TciBB?iío подключены черсдующие а передатчики и нагрузки.

Ис; очники информации, пi !. ; нтые во внимание гри экспертизе .4е;?r .tñ Х и Гундлах Ф. Радиотехничсски, справочник, т. 1, Гос. Bíåðãåòè÷åñêîå изд. У1.-, 1.. 1961, с. 251 (прототип).

720589

У20" ж /

2Чо
