Класс 81е, 134 № 72067

СССР

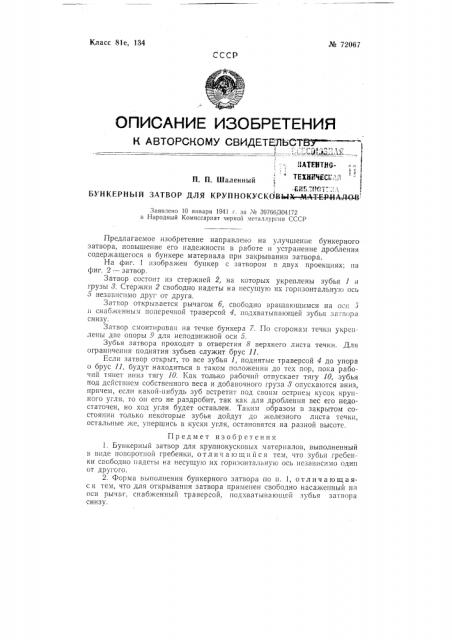

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К *ВТОРИЧНОМУ СВИДЕТДПЪСТЮ

11 АТЕИТНО1 ";

П. Il. Шаленный

Ч

@г У ° 11 г

БУНКЕРНЬ1Й ЗАТВОР ДЛЯ КРУПНОКУСКО.ВЫ -МА- РВР.ИАДОВ:

Заявлено 10 января 1941 г, за М 39766/304!72 в Народный Комиссариат черной металлургии СССР

Предлагаемое изобретение направлено на улучшение бункерного затвора, повышение его надежности в работе и устранение дробления содерхкащегося в бункере материала при закрывании затвора.

На фиг. 1 изображен бункер с затвором в двух проекциях; па фиг. 2 — затвор.

Затвор состоит из стержней 2, на которых укреплены зубья 1 и грузы 8. Стержни 2 свободно надеты на песущу1о их горизонтальну10 ось

5 независимо друг от друга.

Затвор открывается рычагом б, свободно вращающимся на осп з и снабженным поперечной траверсой 4, подхватывающей зубья затвора снизу.

Затвор смонтирован на течке бункера 7. По сторонам течки укреплены две опоры 9 для неподвижной оси б.

Зубья затвора проходят в отверстия 8 верхнего листа течки. Для ограничения поднятия зубьев служит брус П.

Если затвор открыт, то все зубья 1, поднятые траверсой 4 до упора о брус 11, будут находиться в таком положении до тех пор, пока рабочий тянет вниз тягу 10. Как только рабочий отпускает тягу 10, зубья под действием собственного веса и добавочного груза 8 опускаются вниз, причем, если какой-нибудь зуб встретит под своим острием кусок крупного угля, то оп его не раздробит, так как для дробления вес его недостаточен, но ход угля будет оставлен. Таким образом в закрытом состоянии только некоторые зубья дойдут до железного листа течки, остальные же, упершись в куски угля, остановятся на разной высоте.

Предмет изобретения

1. Бункерный затвор для крупнокусковых материалов, выполненный и виде поворотной гребенки, о т л и i а ю шийся тем, iTO зубья гребенки свободно надеты на несущую их горизонтальную ось независимо один от другого.

2. Форма выполнения бункерного затвора по п. 1, о тл и ч а ю щ а яся тем, что для открывания затвора применен свободно насаженный на оси рычаг. снабженный траверсой, подхватывающей зубья затвора снизу. № 72067
