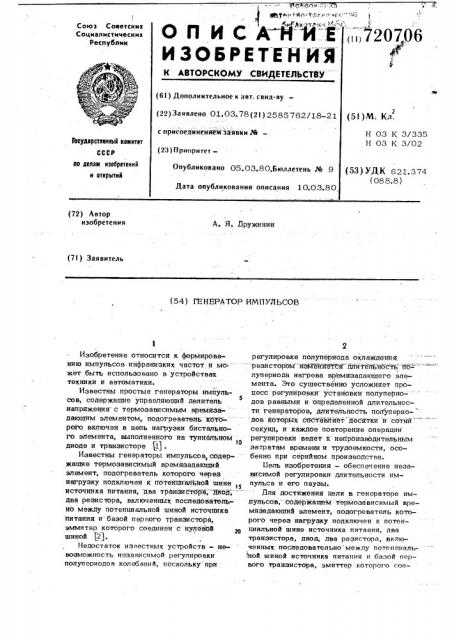

О П И С А Й-Й ) ИЗОБРЕТЕНИЯ (11) ф
Союз Советских
Социалистических республик
I :фм ф==.
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 01.03.78(21) 2585762/18-21 (5t)M. Кл. с присоединенйем заявки №вЂ”
Н 03 К 3/335
H 03 К 3/02
Пзоударстаенимй комитет
СССР (23) Приоритетдо делам изобретений и открытий (53) УДК 621.374 (088.8) Опубликовано 05.03.80.Бюллетень ¹ 9
Дата опубликования описания 10.03.80, (72) Автор изобретения
А. Я. дружинин (7!) Заявитель (54) ГЕНЕРАТОР ИМПУЛЬСОВ
1 2
Изобретение относится к формирова- регулировке полупериода охлаждения нию импульсов инфранизких частот и мо-" резистором "изйейяе гся длительность гЮ=
/ жет быть использовано в устройствах лупериода нагрева времязадакмцего элетехники и автоматики. мента. Это существенно усложняет проИэвестны простые генераторы имйуль- цесс регулировки установки полуперио- " сов, содержащие управляющий делитель дов равными и определенной длительнос5 напряжения с термоэависимым времяза- ти генераторов, длительность полупериодающим элементом, подогреватель -K6To дов которых cocTBBJIHBT "десятки и сотнй рого включен в цепь нагрузки бистально- секунд, и каждое повторение операции го элемента, выполненного на туннельном регулировки ведет к непрдизводительным
10 диоде и транзисторе P) .. затратам времени и трудоемкости, осоИзвестны генераторы импульсов, содер- бенно при серийном производстве. жащие термозависимый времязадающий Цель изобретения — обеспечение неэаэлемент, подогреватель которого через висимой регулировки длительности имнагруэку подключен к потенциальной шине пульса и его паузы. источника питания, два трайзистбра диод, " Для достижения цели в генераторе имдва резистора, включенных последователь- .пульсов, содержащем термозависимый врено между потенциальной шиной источника мяэадающий элемент, подогреватель котопитания и базой первого транзистора, рого через нагрузку подключен к потеяэммитер которого соединен с нулевой зп циальной шине источника питания, два шиной l4. транзистора, диод, два резистора, вклюНедостаток известных устройств - не- ченных последовательно между потеппиальвозможность независимой регулировки ной шиной источника питания и базой перполупериодов колебаний, поскольку при вого транзистора, эмиттер которого сое3 дийен с нулевой шиной, эмиттер "второго транзистора противопоЛо кной проводимости соединен с подогревателем и через диод — с местом соединения упомянутых резисторов, коллектор †с базой первого транзистора, а база — с коллектором первОго транзистора, тремозавис мый элемент включен между нулевой шиной и базой первого транзистора.
На чертеже представлена принципиальная схема устройства.
Устройство содержит термозависимый времязадающий элемент 1 с подогревателем 2, нагрузку 3 (резистор), транзисторы 4, 5, резисторы 6 и 7, диод 8.
Устройство работает следующим обра30м ;
При включении напряжения сопротив «лейие термозависимого элемента 1, ймею щего отрицательный ТКС, достаточно велико и за счет тока проходящего через переход эмиттер-база транзистора 5 и резистор 7, транзисторы 4 и 5 переходят в режим насыщения. При этом через йодогреватель 2 элемента 1 проходит ток, нагревающий этот элемент.
В результате повьипения температуры сопротивление элемента 1 уменьшается, "ч то приводит к уменьшению тока через транзистор 4. В это время управляющее напряжение на термозависимом элементе
1 определяется током коллекторной цепи транзистора 4, т. е. величиной сопротивлейия резистора 3. Резистор 7 при этом шунтирован насыщеным транзисторол; 4.
Момент выхода транзистора 4 иэ насыщения и перехода транзисторов в закрытое состояние определяется величиной сопротивления резистора 3 и йе зависит от сопротивления резистора 7. Длительность полупериода нагрева однозначно
" "й йезависимо устанавливается резистором 3. После перехода транжсторов в закрытое состояние начинается охлаждение элемента 1, увеличение его сопро-. тивления и напряжения на нем. При определенном значении этого напряжения открываются транзисторы 5 и 4. В процессе охлаждения элемента 1 (период охлаждения) момент отпирания транзисторов
" определяется величиной сопротивления ре0706 .. 4 зистора, а резистор 3, сопротивление которого почти на два порядка меньше, . практически не влияет.
В устройстве обеспечивается полная развязка регулировочных резисторов 7 и
3, так как при закрытых транзисторах управляющее напряжение на элементе 1 определяется лишь резистором 7, а резистор 3 отключен, а при открытых тран О эисторах управляющее напряжение на элементе 1 определяется лишь резистором 3, а резистор 7 шунтирован насьпценым( транзистором 4 через открытый диод 8. Предлагаемый генератор импульсов
1 5 обеспечивает независимую регулировку длительности полупериодов колебаний при малом числе элементов и высокой помехоустойчи вости, 20
Формула и зоб р етения
Генератор - импульсов, содержащий термозависимый времяэадающий элемент, подогреватель которого через нагрузку подключен к потенциальной шине источника питания, два транзистора, диод, два резистора, включенных последовательно между потенциальной шиной источника
З0 питания и базой первого транзистора, эмиттер которого соединен с нулевой шиной, отличающийся тем, что, с целью обеспечения независимой регулировки длительности импульса и его пау35 зы, эмиттер второго транзистора противоположной проводимости соединен с подогревателем и через диод — с местом соединения упомянутых резисторов, коллектор - с базой первогр транзистора, 4о а база — c коллектором первого транзистора, термозависимый элемент включен между нулевой шиной и базой первого транзистора., Источники информации, 45 принятые во внимание при экспертизе
1. Авторское свидетельство ГССР
% 255982, кл. Н 03 К 3/02, 21.07.68.
2. Пружинин А. Я. Генераторы импульсов с термозависимыми времязадаюЫ щими элементами, М., "Энергия", 1973, с. 69, рис. 35а (прототип).
