Корректор импульсов набора номера

Корректор импульсов набора номера

Иллюстрации

Показать все

Реферат

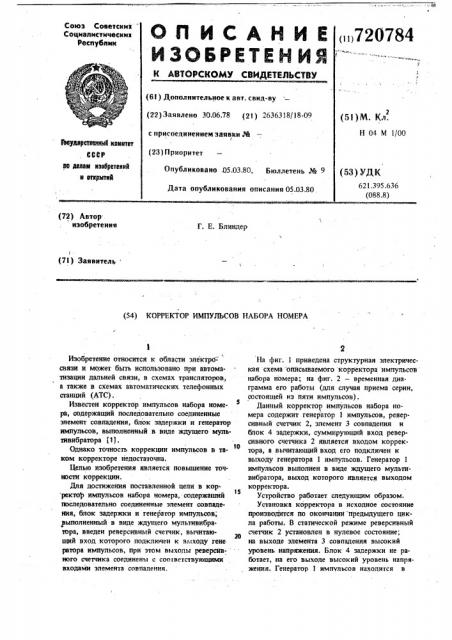

Союз Советсккх

Социалксткческкк

Республик

„„720784 (61) Дополнительное к авт. свид-ву (22) Заявлено 30.06.78 (21) 2636318/18-09 с присоединением заявки М (23) Приоритет (5l)M. Кл.

Н 04 М 1/00

Гееуйарстееииьй кевпет

CCCP ае лелем изебретеиий и етирнтия

Опубликовано .05.03.80, Бюллетень И 9

Дата опубликования описания 05.03.80 (53) УДК

621,395,636 (088.8) (72) Автор: изобретения

Г. E. Блиндер(71) Заявитель (54) КОРРЕКТОР ИМПУЛЬСОВ НАБОРА НОМЕРА

Изобретение относится к области электро= связи и Может быть использовано при автоматизации дальней связи, в схемах трансляторов, а также в схемах автоматических телефонных станций (ATC) .

Известен корректор импульсов набора номера, содержащий последовательно соединенные элемент совпадения, блок задержки и генератор импульсов, выполненный в виде ждущего мультивибратора (1j.

Однако точность коррекции импульсов в таком корректоре недостаточна.

Целью изобретения является повышение точности коррекции.

Для достижения поставленной цели в кор ректор иьптульсов набора номера, содержащий

15 последовательно соединенные элемент совпадения, блок задержки и генератор импульсов, выполненный в виде ждущего мультивибратора, введен реверсивный счетчик, вычитающий вход которого подключен к выходу гене

pampa импульсов, при этом выходы реверсивного счетчика соединены с соответствующими входами элемента совпадении.

На фиг. 1 приведена структурная электрическая схема описываемого корректора импульсов набора номера; на фиг. 2 — временная диаграмма его работы (для случая приема серии, состоящей иэ пяти импульсов).

Данный корректор импульсов набора но/ мера содержит генератор 1 импульсов, реверсивный счетчик 2, элемент 3 совпадения и блок 4 задержки, суммирующий вход реверсивного счетчика 2 является входом корректора, а вычитающий вход его подключен к выходу генератора 1 импульсов. Генератор 1 импульсов выполнен в виде ждущего мультивибратора, выход которого является выходом корректора.

Устройство работает следующим образом.

Установка корректора в исходное состояние производится по окончании предыдущего цикла работы. В статической режиме реверсивный счетчик 2 установлен в нулевое состояние; на выходе элемента 3 совпадения высокий уровень напряжения. Блок 4 задержки не работает, на его выходе высокий уровень напряжения. Генератор 1 импульсов находится в

3 ждущем режиме. При поступлении на суммиру ющий вход реверсивного счетчика 2 входных импульсов набора номера состояние его изменяется, при этом по переднему фронту первого входного импульса на выходе элемента

3 совпадения устанавливается низкий уровень напряжения, Начинает работать блок 4 задержки, в котором время задержки вь.брано таким, чтобы при максимальной серии импульсов последний выходной импульс начинался не ранве последнего входного импульса при различных скоростях следования входных импульсов на- бора.

После срабатывании блока 4 задержки на выходе устанавливается низкий уровень напря- жения, при этом мультивибратор переводится из ждущего в активный режим. Времязадающие элементы мультивибратора выбираются такими,. чтобы параметр выходных "импульсов соответствовали принятым для ATC стандартным значениям: скорость следования

10 имп/с, при значении импульсного коэффициента К=1,5. Импульсы с гейератора 1 поступают на выход корректора и на вычитающий вход реверсивного счетчика 2.

При поступлении числа импульсов, поданных на вычитающий вход, равного числу импульсов, поступивших на суммирующий вход, 720784 4 реверсивный счетчик 2 устанавливается в исходное состояние. Генератор 1 импульсов пере. водится из активного в я цущий режим. С этого момента корректор готов к приему следующей серии импульсов набора номера.

Таким образом, на выход корректора поступает столько же импульсов, сколько подано на вход. о

Формула изобретения

Корректор импульсов набора ромера, содержащий последовательно соединенные эле1s мент совпадения, блок задержки и генератор импульсов, выполненный в виде ждущего мультизибратора, отличающийся

I тем, что, с целью повышения точности коррекции, введен реверсивный счетчик, вычитаюZo щий вход которого подключен к выходу генератора импульсов, при этом выходы реверсивного счетчика соединены с соответствующими входами. элемента совпадения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 559444, кл. Н 04 М 1/00, 1975.

720784

ВЫОНГ

Составитель В. Лякишев

Техред 0,Андрейко Корректор Т. Скворцова

Редактор И; Ианкина

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Заказ 349!22 Тираж 729 Подписное

ЦНИИПИ Гбсударственного комитета .СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
