Устройство для автоматической фокусировки луча электронно- лучевой трубки

Устройство для автоматической фокусировки луча электронно- лучевой трубки

Иллюстрации

Показать все

Реферат



paTer. i-; . :.; - .:. ".KaR б(;Ойкотз. А > l !Ь А

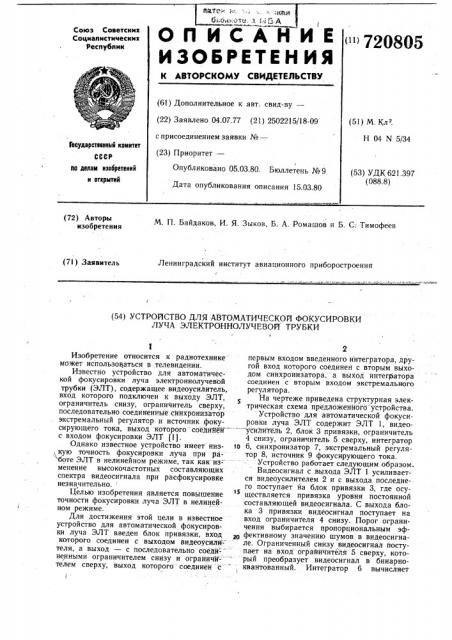

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

"" 720805 (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.07.77 (21) 2502215/18-09 с присоединением заявки №вЂ” (51) М, Кл, Н 04 N 5/34

Государственный нвмитет

СССР по делам изабретений и открытий (23) Приоритет—

Опубликовано 05.03.80. Бюллетень № 9 (53) УДК 621.397 (088.8) Дата опубликования описания 15.03.80

М. П. Байдаков, И. Я. Зыков, Б. А. Ромашов и Б. С; Тимофеев (72) Авторы изобретения

Ленинградский институт авиационного приборостроения (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ФОКУСИРОВКИ

ЛУЧА ЭЛЕКТРОННОЛУЧЕВОЙ ТРУБКИ

Изобретение относится к радиотехникембжет использоваться в телевидении.

Известно устройство для автоматической фокусировки луча электроннолучевой трубки (ЭЛТ), содержащее видеоусилитель, вход которого подключен к выходу ЭЛТ, ограничитель снизу, ограничитель сверху, последовательно соединенные синхронизатор экстремальный регулятор и источник фокусирующего тока, выход которого- соедийей с входом фокусировки ЭЛТ (1).

Однако известное устройство имеет низ,, кую точность фокусировки луча при ра боте ЭЛТ в нелинейном режиме, так как из= менение высокочастотных составляющих спектра видеосигнала при расфокусировйе незначительно.

Целью изобретения является повышение точности фокусировки луча ЭЛТ в нелинейном режиме.

Для достижения этой цели в известное устройство для автоматической фокусировки луча ЭЛТ введен блок привязки, вход которого соединен с выходом видеоусили -" теля, а выход — с последовательно соеди ненными ограничителем снизу и ограничИтелем сверху, выход которого соединен с-! первым входом введенного интегратора, другой вход которого соединен с вторым выходом синхронизатора, а выход интегратора соединен с вторым входом экстремального регулятора.

На чертеже приведена структурная электрическая схема предложенного устройства.

Устройство для автоматической фокусировки луча ЭЛТ содержит ЭЛТ 1, видео"усилитель 2, блок 3 привязки, ограничитель

4 снизу, ограничитель 5 сверху, интегратор

to 6, синхронизатор 7, экстремальный регулятор 8, источник 9 фокусирующего тока.

Устройство работает следующим образом.

Видеосигнал с выхода ЭЛТ 1 усиливается видеоусилителем 2 и с выхода последнего поступает йа блок привязки 3, где осу ществляется привязка уровня постоянной составляющей видеосигнала. С выхода блока 3 привязки видеосигнал поступает на вход ограничителя 4 снизу. Порог ограничения выбирается пропорциональным эфто фективному значению шумов в видеосигнале: Ограниченный снизу видеосигнал поступает на вход ограйичителя 5 сверху, который преобразует видеосигнал в бинарноквантованный. Интегратор 6 вычисляет

4 энергию поступающего на его вход бинарно- Формула изобретения квантованного сигнала и формирует на вы. ходе сигнал качества фокусировки, кото- Устройство для автоматической фокусирый йринийает-мйнимальное змачение при ровки луча электроннолучевой трубки, сонаилучшей фокусировке, т. е. фо %йруеТ " -держащее видеоусилитель, вход которого экстремальную характеристику, имеющую подключен к выходу электроннолучевой трубэкстремум-минимум. Сброс интегратора 6 ки, ограничитель снизу, ограничитель свер осуществляется синхронизатором 7, "кото -" ху; последовательно соединенные синхронирый задает время интегрйрованйя ." затор, экстремальный регулятор и источник

Далее сигнал качества фокусировки с вы- фокусирующего тока, выход"которого соедихода интегратора 6 поступает на вход экс- нен с входом фокусировки электроннолучетремального регулятора 8. вой трубки, отличающееся тем, что, с целью повышения точности фокусировки луча элекВ экстремальном регуляторе 8 происхо- троннолучевой трубки в нелинейном режидит преобразование цифрового сигнала качес- ме, введен блок привязки, вход которого тва регулировки в аналоговый, сравнение те- соединен с выходом видеоусилителя, а вы= кущего значения" сигнала с йредь1дущим; ход — с последовательно соединенными ограпо результатам сравнения вырабать1вается 15 ничителем снизу и ограничителем сверху, сигнал управления, который в айалоговом выход которого соединен с первым входом, виде подается на вход источника 9 фокуси- введенного интегратора, другой вход которорующего тока, соединенного свходом фоку- го сое/ инеи с вторым выходом синхронизасировки ЭЛТ 1. Работа всего устройства син- тора, а выход интегратора соединен с втохронизируется сигналами синхронизатора 7. 20 рым входом экстремального регулятора.

Источники информации, Предложенное устройство позволяет су- принятые во внимание при экспертизе щественно повысить точность фокусировки 1. Авторское свидетельство СССР . луча ЭЛТ. № 430519, кл. Н 04 N 5/34, 1974 (прототип).

L .l

Ы - .

Составитель Г. Теплова

Редактор Й. Йанкина Те*ред K. Шуфрич Корректор М. Шароши

Заказ 350/23 " " " " Тираж 720 Подписное

ЦН ИЙЫИ Государственного комитета СССР пб делам изобретений и открытий, 113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 й, " . - -:
